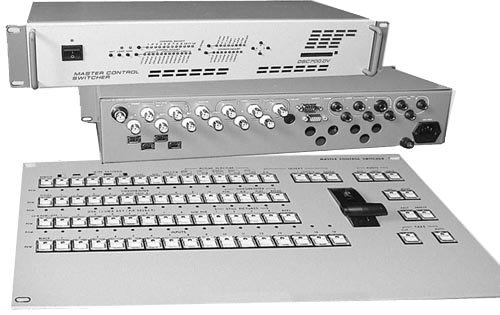

Teleview DSC700.10.DV

Выходной эфирный микшер с 4 DV входами, 6 композитными входами, воспроизведением видео с CF карты и встроенным знакосинтезатором.

Рекомендуемое применение:

Многофункциональный выходной эфирный микшер. Набор встроенных и дополнительных функций, включающий в себя работу с несинхронными источниками, цифровое транскодирование, цифровые DV входы, автономный знакосинтезатор, пульт дистанционного управления, возможность управления от персонального компьютера, наложение логотипа канала встроенный Clip Jigger и т. д. позволяет решить многие проблемы малых студий и выпускающих аппаратных. Наличие простейшего, но вещательного качества, автономного знакогенератора позволяет в любой момент наложить на выходной видеосигнал текстовые сообщения. Титры могут выводиться по заранее спланированному сценарию командой от микшерского пульта. Наличие кодера SECAM и синхронного микшера звука, позволяет использовать устройство в качестве выходного эфирного микшера - коммутатора рекламной вставки для малых студий и выпускающих аппаратных. Наличие DV входов и полностью цифровая обработка позволяют исключить потери качества видеосигнала при работе с видеомагнитофонами. Особенностью является независимое подключение DV источников, что позволяет осуществлять микширование сигналов любых из цифровых входов между собой, так же, как с сигналами аналоговых входов. В связи со спецификой DV сигналов, рекомендуется использовать DV входы для работы с видеомагнитофонами. (При работе с DV видеокамерами, студийный звук требуется пропускать через устройства задержки звука).
ВНИМАНИЕ: DV входы видеомикшера не являются компьютерными и не позволяют подключить к ним компьютерные платы и не распознаются компьютерными программами редактирования видео.
Возможно изготовление с питанием от 12В постоянного тока, что может быть удобным для мобильных систем.

Возможности и особенности:

• 6 композитных входов конфигурирования до 2 композитных + 2 S-Video;
• 4 DV входа для работы с видеокамерами и видеомагнитофонами, имеющими DV выход.
• коммутация без подрывов несинхронных и разноформатных входных сигналов между собой и внутренними сигналами микшированием, через шторки либо прямой склейкой;
• выходы программы - два композитных PAL + 1 YUV или 3 композитных PAL + один S-Video или четыре композитных SECAM (устанавливается пользователем);
• выход предварительного просмотра PAL;
• встроенный квадратор, позволяющий контролировать на выходе preview как входной сигнал, так и преднабор титров и выходной сигнал устройства;
• управление от микшерского пульта с рукояткой T-Bar с подключением по RS232 (опция);


• 3 встроенных кадровых синхронизатора;
• накопитель видеоклипов на имеющим оперативную замену сменном носителе Flash-Card позволяет заменить видеомагнитофон для воспроизведения часто повторяющихся заставок; выбор клипа осуществляется одной из 10 кнопок на пульте.
• адаптивный цифровой режекторный фильтр SECAM;
• отдельный вход внешней синхронизации;
• формирование и замешивание до двух цветных логотипов с а-каналом. Возможность оперативного выбора логотипов из библиотеки 14 шт Возможность выбора при создании логотипов одного из трех форматов 128х96,256х48 и 64х192. Возможность самостоятельного изготовления логотипов;
• два слайда, хранящихся в энергонезависимой памяти и всегда готовых к выдаче в эфир;
• цифровые часы;
• датчик температуры (опция);
• загрузка логотипов и слайдов с альфа-каналом из компьютера по RS232;
• встроенный знакосинтезатор, - функция, позволяющая осуществлять наложение текстовой информации на выходной видеосигнал устройства в виде неподвижных надписей, бегущей строки или вертикального скроллинга. Набираемый текст выводится на контрольный выход устройства и может быть сохранен в энергонезависимой памяти;
• наложение на выходной сигнал титров от внешнего источника (Luma Key). Для работы со внешними титрами используются один из входов устройства. Сигнал переключения (силуэтный сигнал) формируется из самого сигнала, используемого в качестве титров. Ключевым является уровень черного;
• синхронный с видео микшер звукового сопровождения;
• коррекция параметров видеосигнала и звука раздельно по каждому входу, с памятью;
• настройка фазы поднесущей PAL;
• возможность управления по интерфейсу RS232 от компьютера, что позволяет использовать устройство в системах автоматизированного вещания;
• совместим с системой DVL Videoplayer реализующей минивидеосервер, воспроизводящий видеоклипы по плэй листу;
• возможно изготовление прибора с питанием от 12 В. постоянного тока, что может быть удобным для мобильных систем;
• релейный обход по композитному сигналу при выключении;
• режим сохранения информации в интервале кадрового гасящего импульса;
• выход SDI (Опция);
• стереовариант (Опция)

Сигналы, генерируемые самим устройством

• два слайда;
• два логотипа;
• цифровые часы;
• температура (опция);
• бегущая строка, барабан;
• генератор тестовых строк;
• сигналы Tally;
• ГЦП;
• Звуковой сигнал 1000Гц;
• До десяти видеоклипов воспроизводимых с оперативно заменяемого носителя Flash-Card.

Программная поддержка

• программа для загрузки логотипов и слайдов;
• открытое для разработчиков программное обеспечение для управления устройством от ПК;
• программа Videoplayer для системы Минивидеосервер (DSC700 + ПК + плата MPEG2 проигрывателя + ПО), позволяющая осуществлять воспроизведение mpeg2 файлов по плэй листу;
• Программа записи динамических и статических заставок в Compact Flash.

Краткие технические параметры

• Номинальный размах видео 1В,75 Ом
• звука 0дВ балансный (0.775В, 600Ом)


• Формат цифрового представления 4-2-2
• Память 2 поля.


• Частота дискретизации 13,5 МГц


• Разрядность квантования АЦП 9 бит
  ЦАП 10 бит 27 МГц


• Диапазон коррекции КВИ неограниченный


• Пределы регулировки фазы выходного сигнала относительно опорного ±1,5 мксек


• Полоса частот Y в декодированном сигнале PAL 5,8 МГц


• Отношение С\Ш видео 53дБ


• Фиксация уровня чёрного на видеовыходах 0В±10 мВ.


• Разъёмы по видео BNC
  по звуку TRC


• Питание 220В ± 20%


• Потребляемая мощность <30Вт


• Размеры 2U (480x89x180 мм)


• Вес 3,6 кг
