Matrox MXO2 LE MAX*/L

Переносное внешнее устройство ввода-вывода и кодирования видео в H.264 для Mac/PC. Подключается через интерфейсную карту PCIe или ExpressCard 34. Работает с SD и HD видео. Порты: HD/SD — SDI, компонентный; Y/C(S-video), композитный, HDMI; Genlock; RS-422. Технология MAX — аппаратный кодировщик видео в формат H.264.

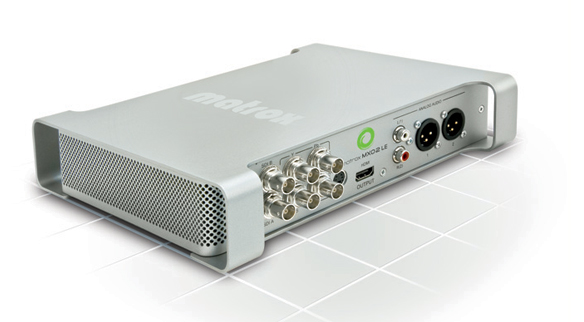

Устройство Matrox MXO2 LE MAX, выполненное во внешнем прочном компактном корпусе, обеспечивает все функции ввода-вывода через профессиональные аудио и видео интерфейсы. Это устройство можно использовать как с настольным компьютером Apple Mac Pro в студии, так и на выезде с мобильной системой на базе ноутбука Apple MacBook Pro. Matrox MXO2 LE MAX позволяет осуществлять вещательного качества ввод/вывод видео через HDMI, SDI и аналоговые интерфейсы; аудио через профессиональные входы/выходы; а также доступный HDMI-мониторинг видео с контролем калибровки. Кроме того, Matrox MXO2 LE MAX отлично подходит для работы в различных SD и HD рабочих процессах, благодаря встроенному 10-битному аппаратному понижающему / повышающему / кросс-масштабированию и поддержке множества форматов файлов и кодеков. Повысьте вашу производительность с устройством ввода/вывода Matrox MXO2 LE MAX — редактируйте что угодно и где угодно!

Компактность

Matrox MXO2 LE MAX — это действительно портативный профессиональный интерфейс ввода/вывода для Мак и PC. Он свободно помещается в дополнительное отделение обычной сумки для ноутбука и может питаться как от аккумулятора, так и от поставляемого в комплекте AC адаптера. Для подключения устройства к ноутбуку Apple MacBook Pro используется переходник ExpressCard/34, для подключения к Apple Mac Pro — адаптер PCI Express.

HD и SD входы и выходы

Matrox MXO2 LE MAX предлагает полный набор входов и выходов профессионального уровня, включая порт RS-422 для управления внешними устройствами, позволяющей осуществлять захват видео с точностью до кадра и вывод видео на пленку с помощью Final Cut Pro. До пяти настраиваемых пользователем каналов вывода видео одновременно — HD и (или) SD на HDMI, SDI и аналоговые каналы.
Стандартный разъем питания, 4-контактный XLR, позволяет устройству работать либо от аккумуляторной батареи (в комплект не входит), либо от комплектного блока питания.

Genlock

Matrox MXO2 LE MAX обеспечивает полную синхронизацию SD (black burst) и HD (tri-sync) видео, позволяя синхронизировать устройство с любым источником видео или внешним генератором синхросигнала. Поддерживается установка произвольной задержки для выравнивания исходящего видеосигнала под внешний источник синхросигнала, что позволяет компенсировать потенциальную задержку сигнала при его прохождении через кабельную инфраструктуру студии.

Гибкость при организации рабочего процесса

Matrox MXO2 LE MAX позволяет захватывать видео в различные HD и SD-кодеки, которые поддерживаются в Apple Final Cut Pro. На 4-ядерном Apple MacPro возможно захватывать HD в ProRes 422 HQ, DVCPRO HD, DV, DVCPRO, DVCPRO50. На Apple MacBook Pro (Core 2 Duo, 2.4 ГГц и выше) возможно захватить HD в ProRes 422 HQ (720p при 24, 25 и 30 кадров/с), ProRes 422 (LT), DVCPRO HD. На системах, оборудованных подходящим накопителем, возможно захватывать даже несжатое 8 и 10-битное HD-видео.

Matrox MXO2 LE MAX позволяет работать с файловыми форматами, такими как XDCAM, XDCAM HD, XDCAM EX, P2 и P2HD. Эти форматы можно воспроизводить непосредственно с тайм-лайна Final Cut Pro без промежуточного перекодирования. Мало того, Matrox MXO2 LE MAX позволяет воспроизводить эти форматы даже на Apple MacBook Pro без пропуска кадров.

Пользователи RED могут использовать Matrox MXO2 LE MAX для захвата, просмотра и воспроизведения в условиях съемочной площадки. На монтаже Matrox MXO2 LE MAX позволяет работать на тайм-лайне с 1K и 2K и выводить в реальном времени в SD, 720 или 1080 с помощью 10-разрядных аппаратных функций масштабирования устройства.

Благодаря поддержке Closed Captioning, вам больше не нужно тратить время и деньги на восстановление встроенных в HD субтитров, которые обычно теряются при редактировании проектов в Final Cut Pro. Matrox MXO2 LE MAX предлагает уникальный процесс записи, воспроизведения и сохранения данных субтитров при редактировании. Ничего не теряется даже при обрезке клипов и цветокоррекции. Кроме того, Matrox MXO2 LE MAX работает с CPC, одним из лучших разработчиков ПО для субтитров, инновационный продукт которого MacCaption позволяет кодировать, декодировать, редактировать и создавать HD и SD субтитры для использования с Matrox MXO2 LE MAX. Matrox MXO2 LE MAX обеспечивает недорогой мониторинг HD с субтитрами через SDI или компонентный выход на SD-мониторах, а также вставки данных с субтитрами в 21-ю линию активного SD видео. Вы можете получать мастера HD и SD одновременно содержащие данные субтитров.

Мониторинг HD и SD видео

Matrox MXO2 LE MAX превращает Ваш HDMI дисплей в полноценное устройство для мониторинга, которому вы действительно можете доверять, даже при работе над цветокоррекцией. Мощные функциональные возможности Matrox MXO2 LE MAX делают его идеальным решением для мониторинга при работе с Final Cut Pro, Apple Color, Adobe After Effects и другими приложениями, использующими QuickTime-совместимые форматы. Matrox MXO2 LE MAX избавляет Вас от необходимости приобретения дорогого оборудования для мониторинга HD материала — возможности устройства по преобразованию разрешений в реальном времени позволяют Вам следить за Вашими HD проектами с помощью обычного SD дисплея.

Matrox MXO2 LE MAX позволяет осуществлять настройку и управление HDMI дисплеем с точностью 10-бит 4:2:2 по всем параметрам, доступным для корректировки при работе с оборудованием для мониторинга SD/HD видео вещательного класса. Поддерживается управление цветовым тоном, насыщенностью, контрастностью, яркостью и режим отображения синей составляющей. Столь комплексный контроль над отображением позволяет добиться безупречной точности цветопередачи, более чем достаточной для использования HDMI дисплея для мониторинга даже при работе над цветокоррекцией.

Matrox MXO2 LE MAX обеспечивает вывод изображения «точка-в-точку» для HDMI дисплеев, поддерживающих эту функцию.

Преобразование форматов и разрешений в реальном времени

В соответствии с потребностями пользователя, Matrox MXO2 LE MAX позволяет получать на выходе материал в любом формате. 10-битное аппаратное масштабирование гарантирует высокое качество.
Matrox MXO2 LE MAX преобразовывает HD в SD в реальном времени, позволяя осуществлять мониторинг в низком разрешении и вывод HD контента на мастер-диск в SD. Обеспечивает корректный перевод цветовой модели HD в цветовую модель SD, а также корректное преобразование формата кадра в режимах letterbox, anamorphic и center cut.
Matrox MXO2 LE MAX может преобразовывать SD в HD в реальном времени с корректным переводом соответствующих цветовых моделей, а также правильной отработкой соотношений сторон кадра 4:3 и 16:9.
Matrox MXO2 LE MAX осуществляет преобразования в реальном времени форматов 720 в 1080 и 1080 в 720, а также частот кадров по схеме 2:3:2:3 и 2:3:3:2. Эта функция весьма удобна, когда при записи исходного материала использовалась частота кадров или разрешения, отличные от тех, которые необходимы клиенту. Также, эта функция упрощает мониторинг в тех случаях, когда, например, необходимо работать с материалом, отснятым в 23.98, а имеющийся в распоряжении дисплей не поддерживает такую частоту кадров. В таком случае имеет смысл использовать возможности Matrox MXO2 LE MAX по преобразованию частоты кадра в реальном времени для просмотра контента в 29.97 fps.

Аппаратное ускорение сегментов Dynamic RT в Apple Final Cut Pro, HDV и DVCPRO HD

При работе в Final Cut Pro с сегментами Dynamic RT, или HDV и DVCPRO HD, 10-битный масштабатор (scaler) Matrox MXO2 LE MAX берет на себя часть нагрузки, тем самым разгружая центральный процессор вашего компьютера для других задач. В режиме Dynamic RT ваша монтажная программа автоматически уменьшает размер кадра, который не может быть полностью обработан в реальном времени, для сохранения исходной частоты смены кадров. Функция аппаратного преобразования Matrox MXO2 LE MAX ускоряет обработку этого кадра, позволяя просматривать видео в полном разрешении. Также HDV и DVCPRO HD можно просматривать в полном разрешении.

Встроенная технология MAX

Matrox MAX — это уникальная технология, которая осуществляет аппаратное кодирование в формат H.264 быстрее, чем в реальном времени для видео с разрешением от используемого в iPod до HD. Технология Matrox MAX использует отдельный аппаратный процессор для ускорения создания H.264 файлов для мобильных устройств, интернета и Blu-ray дисков. С помощью аппаратного ускорения, кодирование выполняется с поразительной скоростью, освобождая системные ресурсы для других задач. Простота использования обеспечивается прямой интеграцией с программными продуктами Apple Compressor на Mac или Adobe Media Encoder на PC. В качестве дополнительного преимущества, технология Matrox MAX позволяет осуществлять прямой экспорт высококачественно скомпиллированных H.264 файлов на Blu-ray напрямую из Apple Compressor.
Полная интеграция с программным обеспечением Apple Qmaster (Mac) для объединения нескольких устройств Matrox MAX в сети для организации распределенных вычислений.

Аудио входы
2 XLR (балансные), 2 RCA (небалансные), до 8 каналов вложенного в SDI аудио, до 8 каналов вложенного в HDMI аудио

Видео выходы
SDI HD/SD, компонентный HD/SD, Y/C (S-video), композитный, HDMI HD/SD

Аудио выходы
2 XLR (балансные), 2 RCA (небалансные), до 8 каналов вложенного в SDI аудио, до 8 каналов вложенного в HDMI аудио

Genlock
Полная синхронизация SD (black burst) и HD (tri-sync) видео

Matrox MAX
Встроенный аппаратный кодировщик видео в H.264, кодирование быстрее реального времени видео с разрешением от 320×136 до 1920×1080, битрейт от 100 Кбит/с до 50 Мбит/с.

Поддержка форматов
XDCAM, XDCAM HD, XDCAM EX, P2, P2HD, RED

Мониторинг на HDMI-дисплеях
720×486 (NTSC); 720×576 (PAL); 1920×1080; 1280×720

Комплектация
Устройство ввода-вывода Matrox MXO2 LE MAX; Адаптер PCIe (для настольного компьютера Mac/PC) либо адаптер ExpressCard/34 (для ноутбука Mac/PC) — по выбору, дополнительный адаптер можно приобрести отдельно; Кабель PCIe 1 м; Внешний блок питания и шнур
Не входят в комплект: кабель RS-422 и шнур питания для аккумулятора

Габариты
235 мм x 241 мм x 51 мм; 1,25 кг
