Кодер для 4K / Multi-HD веб-вещания и удаленного производства видео-программ

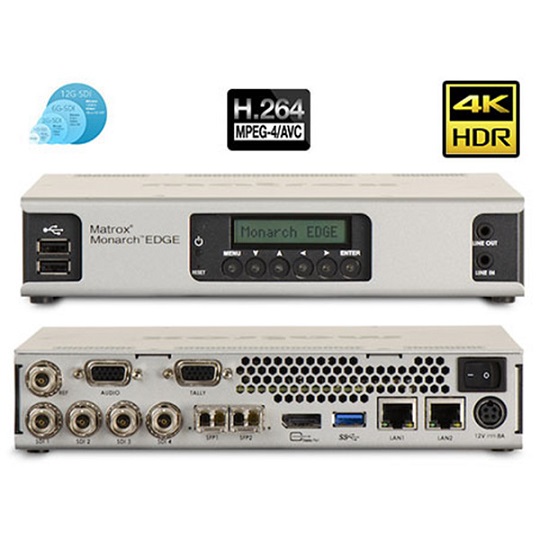

Matrox Monarch EDGE - это компактный и надежный многоканальный широковещательный кодировщик H.264. Устройство для кодирования и высококачественного сжатия видеопотоков в стандарте H.264 – лидер на рынке доступных видеокодеков с поддержкой множества приложений. Кодек H.264 обладает уникальными возможностями для решения проблем, связанных с недостаточной совместимостью оборудования, благодаря использованию различных рабочих процессов.

Matrox® Monarch™ EDGE является универсальным устройством, которое применяется для организации веб-трансляций, производства видео в студии за счет дистанционной подачи приложений удаленной интеграции (REMI) и высокоплотного наложения видео. Это мощный инструмент кодирования видео-данных с широкими возможностями H.264 кодека.

Устройство позволяет проводить многокамерные мероприятия в режиме реального времени, синхронизируя и надежно доставляя данные с удаленных камер в главную диспетчерскую или облачную среду для производства видеоконтента с минимальной задержкой 50 мс. Программы для доставки через Интернет или через OTT могут быть закодированы в 8-битной версии кодера 4:2:0, а 10-битная версия кодера Monarch EDGE с поддержкой 4:2:2 идеально подходит для производства продукции для вещания.

Являясь частью большого семейства кодеров Matrox, Matrox Monarch EDGE поддерживает ряд инкапсуляционных и транспортных протоколов для доставки видео по сетям GigE. Оптимизированный кодек H.264 сводит к минимуму задержки кодирования, позволяет создавать производственные приложения.

Основные рабочие процессы

- Кодирование сигнала в стандарте 4K/Multi-HD для веб-вещания

В медиа-среде идет непрерывный процесс развития онлайн-видео платформ (OVP), поэтому традиционные вещатели начинают использовать OTT- модели доставки специализированного контента в сети интернет. Благодаря расширению возможностей по доставке контента на основе методов линейного программирования вещатели могут учитывать особенности телесмотрения и предлагать своей аудитории новые онлайн-каналы.

Благодаря последним достижениям в области веб-вещания, таким как передача 4K-видео с высокой частотой кадров (HFR), использованию 360-видео в формате 4K и VR- технологиям, многокамерной передаче видеоряда, которые поддерживаются только настольным, мобильным и Smart TV видео-плеерами, вещатели могут без особых усилий доставлять зрителям интересный контент в режиме реального времени.

Matrox Monarch EDGE предоставляет вещателям широкие возможности динамического кодирования в стандарте H.264 с малой задержкой для использования всех современных сервисов веб-вещания.



- Обеспечение процесса удаленного создания видео в стандарте 4K/Multi-HD

Monarch EDGE - это компактный, надежный кодер для удаленного производства видео, он поддерживает режим синхронизации и передает с высоким уровнем надежности и низкой задержкой видео-данные в главную диспетчерскую или облачную среду для последующей обработки.



Многоканальный широковещательный H.264 кодировщик может передавать 10-битное видео с цветовой субдискретизацией формата 4:2:2 с разрешением до 3840x2160 пикселей при частоте 60 кадров в секунду.



- Высокоплотный кодировщик видео

Благодаря возможностям многоуровнего кодирования Matrox Monarch EDGE предоставляет возможность компоновки дополнительного или обратного видео-потока, а также резервных каналов.

Matrox Monarch EDGE - компактный кодер обеспечивает четырехканальное качество вещания с 10-битным видео формата 4: 2: 2. Он обладает достаточной мощностью кодирования для одновременной генерации прокси-потоков с низким уровнем битрейта видео-данных формата 4: 2: 0 для каждого входа, которые могут отслеживаться любым устройством в сети.



- Механизм работы

Monarch EDGE может кодировать до четырех каналов камер из HD или 3G-SDI. Когда требуется дистанционная трансляция в студию для производства видео 4K, Monarch EDGE может принимать либо сигнал 4K через 12G-SDI, либо четыре сигнала 3G-SDI для доставки потока 4K. Если требуется высокое качество, то потоки видео могут доставляться с битрейтом 150 Мбит/с. Каждый входной сигнал можно транслировать с разрешением до 1080p60 на базе профиля кодирования H.264 High 4:2:2.

Кроме того, несколько входнях сигналов могут быть скорректированны на каждом входе механизмами масштабирования и деинтерлейсинга. Это позволяет передавать каждый входной сигнал с несколькими разрешениями и битрейтом одновременно, что полезно для удаленного мониторинга.



Все каналы, закодированные Monarch EDGE, будут привязаны к одному такту, а сгенерированные потоки будут иметь временные метки, чтобы позволить декодеру перераспределить потоки на выходе. Для получения наилучших результатов с камер, вещающий кодировщик и камеры, должны быть синхронизированы, чтобы обеспечить захват каждого кадра по фазе. Monarch EDGE предлагает выходной разъем genlock с сигналом, который может распространяться для синхронизации камер.

Пользователям Monarch EDGE доступно множество потоковых протоколов. В закрытых сетях могут быть выбраны для доставки потоки MPEG-2 TS или RTSP, а для облачных сред используются более подходящие RTMP или SRT потоки.

Monarch EDGE предоставляет сигналы и каналы обратной связи (Tally и Talkback) для поддержки двунаправленной связи между операторами камер на месте и персоналом в студии.

Monarch EDGE предлагает гибкое, перспективное соединение с сетевыми интерфейсами 3G, 12G SDI и ST 2110 через 25 GbE.

Monarch Edge позволяет осуществлять одновременный предварительный просмотр до четырех входных каналов на одном мониторе рабочего стола через интерфейс DP.

ЖК-экран на передней панели устройства позволяет пользователю быстро получить доступ к его состоянию и настройкам конфигурации.

Компактный дизайн Monarch EDGE позволяет устанавливать его в комплекте со вторым модулем Monarch EDGE в стойке 1RU.



Технические характеристики Matrox Monarch EDGE



Cвязь
Входные соединения	• 1 вход 12G SDI (ST 2082)  • 3 входа 3G SDI  (ST 425) • Поддержка UHD с использованием 4 входов SDI (SMPTE ST 425-5 - квадратное деление)  • 2x SFP 28 сетевых портов (до 25 Гбит/с)   • Захватывает до четырех независимых видеопотоков   3 Гбит/с или один поток 12 Гбит/с (4Kp60), инкапсулированный в SMPTE ST 2110-10, -20 и               -21.
Решения	2160p при 50, 59,94, 60 к/с,  1080p при 25, 29,97, 30, 50, 59,94, 60 к/с,  1080i при 25, 29,97, 30  к/с,  720p при 50, 59,94, 60  к/с
Конфигурируемый генлок	Двухуровневый выход Genlock
Цифровое аудио	Поддержка 8x каналов встроенного звука на вход SDI.
Аналоговый звук	2 канала симметричного аналогового аудиовхода через разъем XLR  2 канала симметричного аналогового аудиовыхода через разъем XLR   1 канал несбалансированного стереофонического аудиовыхода через разъем 1/8 ”TRS
Аудио обработка	Встроенные или аналоговые аудиоканалы могут быть сжаты как стереопара или обработаны как PCM (несжатый звук)  Поддержка многоканального звука в виде отдельных аудиопар
Компрессия
Кодеки	Видео: H.264 / MPEG-4, часть 10 (AVC)  Аудио: AAC-HE и AAC-LC
Битрейт на поток	Видео: до 150 Мбит/с (IBP), 500 Мбит/с (I кадр)  Аудио: от 32 до 256 Кбит/с
Задержка	Задержка кодирования составляет всего 50 мс (передача по сети и операция декодирования не включены в значение)
Примеры плотности кодирования / рабочего процесса	Один (1) 3840 x 2160p при 60 кадрах в секунду (кодируется как 4:2:0 или 4:2:2) плюс один поток прокси 1080p (4:2:0 8 бит)  ИЛИ  Четыре (4) 1920 x 1080 при 60 кадрах в секунду (закодированный как 4:2:0 или 4:2:2) плюс четыре потока прокси 720p30 (4:2:0)  Существует несколько дополнительных профилей кодирования, которые могут быть сгенерированы для каждого входа.
VANC вспомогательная обработка данных (SDI и IP)
Скрытые субтитры (CC), встроенные в обработку VANC как CEA-608/708   Вертикальный интервал временного кода (RP-188)   HDR и метаданные колориметрии
Tally световой выход
8x сигнальных сигналов (посылаемых на камеры)   Порты Tally доступны через 15-контактный разъем D-SUB
Потоковые протоколы
MPEG-2 TS по UDP  RTP / RTSP  Собственный RTP (одноадресная или многоадресная)  SRT  RTMP
сеть
2x RJ45, 100 / 1000BASE-T Ethernet  2x MSA SFP28 с поддержкой модулей 10 GbE и 25 GbE
Контроль и управление
Доступ	Монарх EDGE Control Hub выделенное приложение Windows®  RESTful HTTP API
Физический доступ	Кнопки и экран на устройстве для основных операций настройки и мониторинга
Мониторинг выхода	DisplayPort
Физическое и силовое
Размеры изделия (длина х ширина х высота)	21,7x18,9x4,3 см
Вес товаров	1,66 кг
Условия эксплуатации	От 0 до 40 °C, относительная влажность от 20 до 80% (без конденсации)
Потребляемая мощность	45 Вт [в среднем]
Источник питания	• Сетевое напряжение: 100-240 В переменного тока  • Блок питания 12 В • Частота: 50-60 Гц  • Вход: внешний адаптер переменного / постоянного тока - IEC320-C14  • Разъем питания DIN4
