Видеорекордеры Grass Valley STORM 3G Elite with Edius Pro 7

STORM 3G Elite with Edius Pro 7 - Внешний интерфейс с PCIe 4X I/F card для подсоединения к рабочей станции (4X mode: up to 1080p50/60) и с Express 34 картой (1X mode: up to 1080i) для подсоединения к ноутбукам, в комплекте Edius Pro 6.5. HD/SD-SDI I/O, HDMI вых. Win 7 32/64-bit

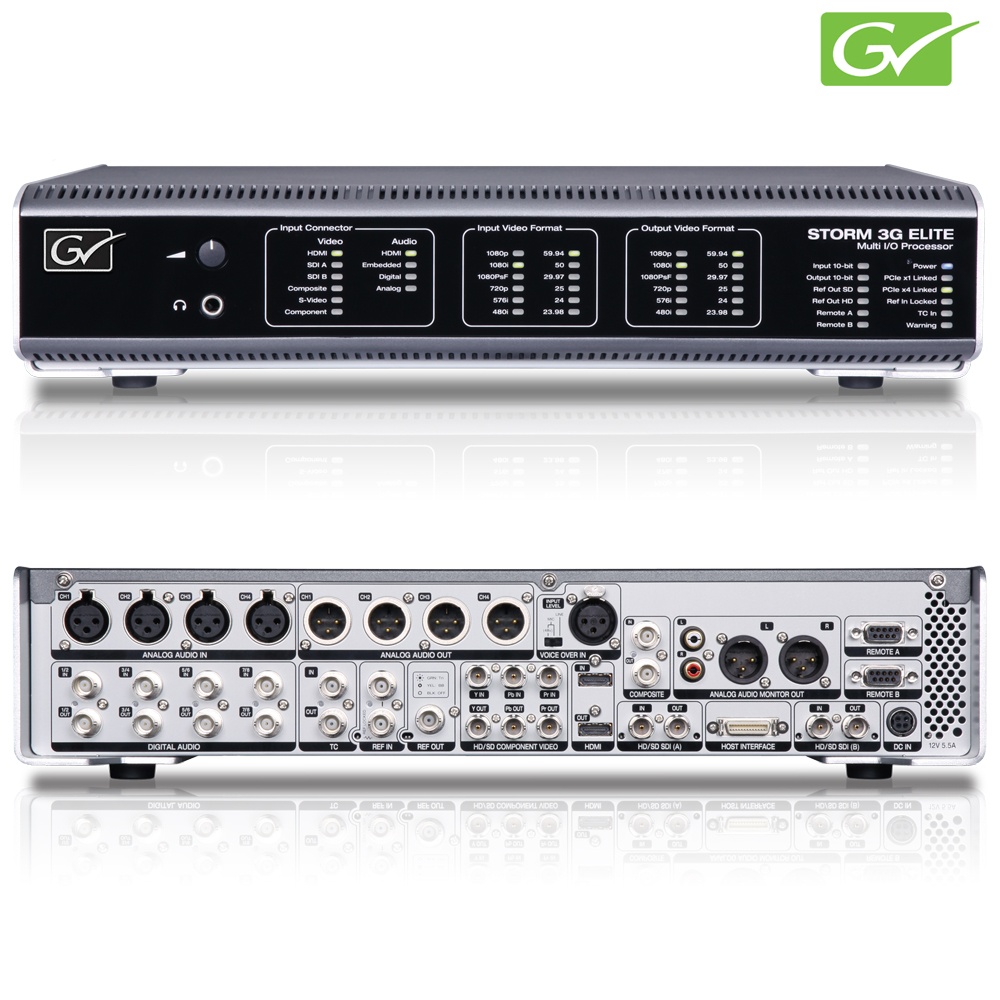

Решение STORM 3G Elite включает в себя коммутационный бокс с PCIe 4X I/F платой для подключения к настольным компьютерам (4-канальный режим позволяет работать с такими ресурсоемкими форматами , как 1080p50/60), а также Express 34 карту (1-канальный режим поддерживает работу с 1080i форматом), предназначенную для установки в ноутбуки. В комплект также входит полная версия программного пакета EDIUS 7.



STORM 3G Elite на сегодняшний день представляется наиболее полным и всеобъемлющим сигнальным интерфейсом, имеющим на борту dual 3G SDI выход, который может быть использован как для вывода одного 3G SDI сигнала, так и для вывода пары HD и SD сигналов. Кроме того, решение характеризуется наличием 1080p-совместимого HDMI входа/выхода, композитного (только SD) и компонентного (до 1080i) аналогового видеовхода/выхода.

Возможности работы с аудиосигналом отражены в наличии четырех пар AES/EBU портов с BNC разъемами, каждый из которых представляет отдельный вход/выход с частотой дискретизации 48 кГц и разрешением 24-бит. Интерфейс также снабжен четырьмя парами XLR разъемов, позволяющих производить как балансные так и небалансные аудиоподключения. Чувствительность входов переключается между линейным и микрофонным уровнем (с возможностью включения фантомного питания).

Уникальность решения STORM 3G Elite дополняется присутствием портов управления внешними VTR устройствами, а также входом и выходом синхронизации. STORM 3G Elite имеет два RS-422 порта, один из которых предназначен для работы в master режиме, а другой в режиме slave. Линейный таймкод вход/выход, референсный вход/выход и сквозной порт с поддержкой bi-sync и tri-sync синхронизации и фиксирующийся разъем питания завершают великолепие этого интерфейса.



КЛЮЧЕВЫЕ ОСОБЕННОСТИ GRASS VALLEY STORM 3G ELITE



HD/SD-SDI вход и выход с поддержкой эмбедированного аудио и таймкода.

HDMI выход для мониторинга проектов в реальном времени и с полным разрешением напрямую с таймлинии EDIUS (входит в комплект).

Поддержка вывода эмбедированного HDMI аудио для создания высококачественной системы аудиомониторинга.

Абсолютная синхронизация видео- и аудиовыходов позволяет производить точный монтаж и тримминг.

Референсный выход с поддержкой bi-level и tri-level синхронизации.

Поддержка протокола управления внешними VTR устройствами RS-422 в режиме master или slave.

Вывод любого сочетания SD и HD материала в реальном времени.

Нативная поддержка самых различных форматов, включая DV, HDV, AVCHD, некомпрессированные форматы и другие.

Преобразование SD/HD разрешений, масштабов и кадровых частот в реальном времени с выводом в самых различных режимах: от 16:9 до 4:3 и от NTSC до PAL.

Поддержка новейших файловых форматов, включая Infinity™ JPEG 2000, XDCAM и XDCAM EX, P2 (DVCPRO и AVC-Intra) и GFCam.

Совместимость с операционными системами Windows 7 (32- и 64-битная), Windows Vista (32- и 64-битная) и Windows XP (32-битная).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GRASS VALLEY STORM 3G ELITE



Интерфейс подключения к компьютеру

PCI Express Rev. 1.1 x4

ExpressCard/34

Поддерживаемые видеоформаты (ввод/вывод) (HDMI)

1920x1080p23.98/25/29.97/50/59.94

1920x1080i50/59.94

1280x720p59.94

720x480i59.94

720x576i50

720x480p59.94

720x576p50

Поддерживаемые видеоформаты (ввод/вывод) (HD/SD-SDI)

1920x1080i50/59.94

1920x1080psF23.98/24/25/29.97/50/59.94

1280x720p24/50/59.94

720x486i59.94

720x576i50

Видеовыходы

HD/SD-SDI:

Видео: SMPTE-292M, SMPTE-259M-C

Аудио: SMPTE-299M, SMPTE-272M-A

Аналоговый компонентный (BNC: Y/Pb/Pr)

Аналоговый композитный (BNC)

Таймкод: LTC/VITC Packet (HD), D-VITC (SD)

1 порт HDMI (HDCP не поддерживается):

Видео: YCbCr4:2:2 или RGB4:4:4 (8/10-бит)

Аудио: 8 каналов LPCM (24- бита/48 кГц)

Видеовходы

HD/SD-SDI:

Видео: SMPTE-292M, SMPTE-259M-C

Аудио: SMPTE-299M, SMPTE-272M-A

Аналоговый компонентный (BNC: Y/Pb/Pr)

Аналоговый композитный (BNC)

Таймкод: VITC Packet (HD), D-VITC (SD)

1 порт HDMI (HDCP не поддерживается):

Видео: YCbCr4:2:2 or RGB4:4:4 (8/10- бит)

Аудио: 8 каналов LPCM (24- бита/48 кГц)

Поддерживаемые аудиоформаты

LPCM 48 кГц/24-бита

Аудиовыходы

8 каналов LPCM HDMI аудио

8 каналов эмбедированного HD/SD-SDI аудио

8 каналов цифрового AES/EBU аудио

4 канала балансного аналогового аудио

2 канала балансного аналогового аудио для мониторинга звука

2 канала небалансного аналогового аудио для мониторинга звука

Аудиовходы

8 каналов LPCM HDMI аудио

8 каналов эмбедированного HD/SD-SDI аудио

8 каналов цифрового AES/EBU аудио

4 канала балансного аналогового аудио

Синхровход

BNC: Black Burst или Tri-Level синхронизация

Управление декой

Два 9-контактных D-Sub разъема: RS-422A (режимы Master/Slave)

Питание

+12V: 1.6A, +3.3V: 0.5A

Физические размеры

111.15 x 167.65 мм (4.375 x 6.600 дюймов) (ВxШ)

Регулирующие соглашения

CE, FCC CLASS B, C-Tick

Минимальные системные требования

Любой Intel Core 2 или Core iX процессор. Одноядерный процессор Intel или AMD с тактовой частотой 3 ГГц или больше (рекомендуется использование многопроцессорных систем или многоядерных процессоров). Поддержка инструкций SSE2 и SSE3.

1 ГБ RAM (рекомендуется 2 ГБ или больше).

Один свободный PCI Express x1 слот.

800 MB свободного места (или больше) для установки программного обеспечения.

Жесткий диск ATA100/7,200 rpm или более быстрый со стабильной скоростью передачи данных не менее 20 МБ/сек:

  Доступное место на жестком диске должно как минимум в два раза превышать размер редактируемого файла;

  Для вывода нескольких потоков HD видео необходимы два диска (или больше), объединенные в RAID 0 массив.

Графическая плата с памятью не менее 256 МБ (рекомендуется 512 МБ), поддержкой Direct3D 9.0cили более поздней версии и PixelShader Model 3.0 или более поздней версии (рекомендуется PixelShader Model 4.0 или более поздняя версия).

Звуковая плата с поддержкой драйвера WDM.

DVD-ROM необходим для установки программного обеспечения. Пишущий Blu-ray, DVD-R/RW или DVD+R/RW привод необходим для записи проектов на Blu-ray или DVD диски.

Свободный USB порт (1.1или более современный) необходим для установки ключа.

Windows XP (SP3 или более поздний, 32-битная система)

Windows Vista (SP1 или более поздний, 32- или 64-битная система)

Windows 7 (32- или 64- битная система)

Комплектация Grass Valley STORM 3G Elite with Edius Pro 7

Коммутационный бокс STORM 3G Elite

PCI Express 4x плата с интерфейсным кабелем

Карта Express 34 с интерфейсным кабелем

Набор дисков с программным обеспечением EDIUS 7 (DVD-ROM)

Бонусный диск EDIUS 7 (DVD-ROM)

USB ключ EDIUS 7

Краткая инструкция по работе с EDIUS 7

Инструкция по установке аппаратной составляющей решения
