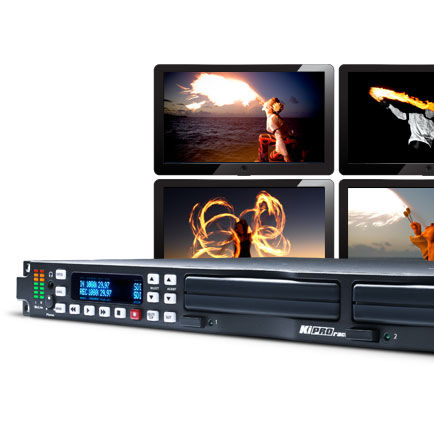

Видеорекордеры AJA Ki Pro Rack

Мощь рекордеров AJA Ki Pro в рэковом исполнении 1RU. Превосходное решение для компаний, стремящихся перейти от ленточного видеопроизводства к цифровому.

Переход к файловому видеопроизводству

Для тех студий, которые стремятся перейти от ленточного видеопроизводства к файловому, рекордер AJA Ki Pro Rack способен предоставить высокое качество захвата в готовых к монтажу форматах и значительно ускорить процесс переноса материала со съемок на постпродакшн.

Благодаря большому набору профессиональных интерфейсов AJA Ki Pro Rack беспроблемно интегрируется в существующую коммутационную инфраструктуру и позволяет вести запись в 10-битных форматах Apple ProRes и Avid DNxHD непосредственно на съемный SSD- или жесткий диск, избавляя тем самым от процессов логинга и захвата. Записанные файлы совместимы с большинством современных монтажных систем и не требуют дополнительного транскодинга или процесса импортирования.

10-битная полнорастровая запись

AJA Ki Pro Rack ведет запись материала с камеры в 10-битном полнорастровом формате, что дает высокое качество изображения, которого более чем достаточно для большинства проектов и постпродакшн-процессов.

В сравнении с 8-битной записью, запись в формате 10-бит 4:2:2 обладает более широким динамическим диапазоном, детализацией и точностью передачи реальной сцены. На этапе постпродакшн это дает больше возможностей при работе с цветокоррекцией.

При использовании кодеков ProRes и DNxHD размер файлов значительно сокращается по сравнению с некомпрессированными форматами, что позволяет не выбиваться из бюджета проекта, приобретая дополнительные системы хранения данных.

Управление декой по протоколу RS-422

AJA Ki Pro Rack имеет порт управления декой RS-422, позволяющий интегрировать рекордер с различными видеомонтажными средами, внешними контроллерами и даже ленточными деками. Органы управления рекордером выполнены в традиционном VTR-стиле. Видеомонтаж может выполняться непосредственно на дисковых модулях AJA Ki Pro Rack, что часто оказывается быстрее рендеринга в ProRes или DNxHD-файлы.

Порт RS-422 рекордера AJA Ki Pro Rack также может быть использован для прямого захвата с ленточного устройства в ProRes-файлы, которые останется лишь поместить на тайм-линию монтажного приложения или отправить в архив.

Привычное управление

Каждый, кто имел дело с ленточными деками, сможет сразу приступить к работе с AJA Ki Pro Rack. Как и традиционные VTR-устройства, Ki Pro Rack имеет отдельные кнопки записи, воспроизведения и перемотки вперед/назад. Такая идентичность сокращает время знакомства с AJA Ki Pro Rack до минимума.

Текущее состояние и настройки AJA Ki Pro Rack отображаются на встроенном дисплее. Внутренняя операционная система использует быстрое меню, позволяющее конфигурировать рекордер непосредственно с лицевой панели – подключения ноутбука или какой-либо другой консоли не требуется.

Профессиональная коммутация

Набор видео- и аудиоинтерфейсов на задней панели AJA Ki Pro Rack схож с набором разъемов традиционной деки, что позволяет интегрировать рекордер в существующую среду без каких либо затруднений. AJA Ki Pro Rack снабжен такими интерфейсами ввода/вывода, как SDI, HDMI, компонентный аналоговый, балансные и небалансные аудиоинтерфейсы, LTC и даже LANC.

Два слота под модули хранения

Рекордер AJA Ki Pro Rack обладает двумя слотами под модули хранения, которые позволяют мгновенно переключать запись с одного модуля на другой без необходимости изъятия первого.

AJA Ki Pro Rack использует надежные модули хранения AJA Storage Modules, построенные на базе традиционных жестких дисков или SSD-дисков. Данные модули могут напрямую подключаться к видеомонтажной станции через интерфейс FireWire 800. Модули хранения AJA Storage Modules создавались с учетом их интенсивного использования, благодаря чему имеют усиленные и тщательно протестированные разъемы. Время записи на модули превышает время записи на стандартные ленточные кассеты, что способно сократить частоту смены носителей.

Передача файлов по сетям Ethernet

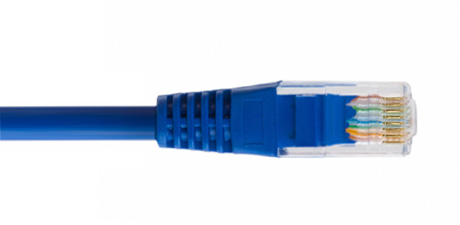

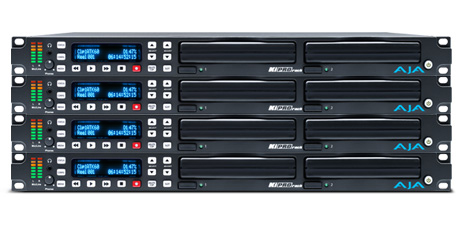

Благодаря наличию сетевого интерфейса медиаданные могут быть перемещены с AJA Ki Pro Rack или на него через сеть Ethernet. Это позволяет передавать файлы дистанционно, без изъятия дискового модуля из рекордера, что может быть особенно полезно для больших студий, где круг лиц, имеющих доступ в аппаратную комнату, жестко ограничен. Как и другие модели рекордеров Ki Pro, несколько AJA Ki Pro Rack могут контролироваться по сети через единый интерфейс.

Интегрированный аппаратный конвертер AJA

Рекордеры AJA Ki Pro Rack снабжены одной из лучших в мире технологией конвертирования форматов от компании AJA, которая позволяет производить высококачественные повышающие, понижающие и кросс-преобразования во время записи и воспроизведения без применения внешних устройств.

Дистанционное управление и настройка

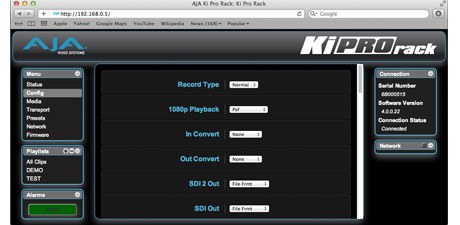

Управление рекордером AJA Ki Pro Rack может осуществляться дистанционно через вэб-браузер с любого компьютера, подключенного к локальной сети. Такое решение великолепно подходит для управления большими инсталляциями или съемкой с нескольких точек.

Видеовходы

• Цифровые
  • 1 канал, выборочно SD или HD-SDI (2 x BNC), SMPTE-259/292/296.
  • HDMI.
• Аналоговые
  • Компонентный SD/HD (3 x BNC): SMPTE/EBU N10, Betacam 525 line, Betacam 525J, YPbPr.
  • 12-битная аналогово-цифровая конверсия с двукратным оверсэмплингом.

Видеовыходы

(все одновременно активны)

• Цифровые
  • SD и HD-SDI, SMPTE-259/292/296 (1xBNC).
  • HDMI.
• Аналоговые
  • Композитный (1 x BNC):
    • NTSC, NTSCJ, PAL.
    • 12-битная цифро-аналоговая конверсия с восьмикратным оверсэмплингом.
  • Компонентный SD/HD (3 x BNC):
    • SD: SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB.
      12-битная цифро-аналоговая конверсия с восьмикратным оверсэмплингом.
    • HD: YPbPr, RGB.
      12-битная цифро-аналоговая конверсия с двукратным оверсэмплингом.

Аудиовходы

• Цифровые
  • 24-битный AES, 8 каналов, 48 кГц (4 x BNC).
  • 24-битное эмбедированное SDI-аудио, 8 каналов, 48 кГц.
  • Эмбедированное HDMI-аудио, 2 канала.
• Аналоговые
  • 24-битная аналогово-цифровая конверсия, 2 балансных канала (2 x XLR), 48 кГц, линейный входной уровень.

Аудиовыходы

• Цифровые
  • 24-битный AES, 8 каналов, 48 кГц (4 x BNC).
  • 24-битное эмбедированное SDI-аудио, 8 каналов, 48 кГц.
  • Эмбедированное HDMI-аудио, 2 канала.
• Аналоговые
  • 24-битная цифро-аналоговая конверсия, 2 балансных канала (2 x XLR), 48 кГц.

Сетевое подключение

• 10/100/1000 Ethernet (RJ45).
• Интегрированный вэб-сервер для дистанционного управления рекордером.

Панель управления

• Текстовый дисплей (2 x 20 знаков) с клавишами управления.

Таймкод

• Вход и выход LTC с разъемами BNC.
• Эмбедированный SDI-таймкод RP188.
• Наложение таймкода на изображение на SDI-выходе 2.

Порт управления

• RS-422, 9-контактный разъем (функционирует только при прошивке версии 2.0 и выше).
• Схема выводов:
  1 GND
  2 TX -
  3 RX +
  4 GND
  5 Нет подключения
  6 GND
  7 TX +
  8 RX -
  9 GND
  Оплётка GND

Аппаратная повышающая конверсия (10-битная)

• Широкоэкранный режим Anamorphic: на весь экран.
• Режим Pillar box 4:3: центрированное изображение с соотношением сторон 4:3 и чёрными боковыми полосами.
• Режим увеличения 14:9: центрированное изображение с соотношением сторон 4:3, слегка увеличенное до соотношения 14:9 с чёрными боковыми полосами.
• Режим увеличения Letterbox: изображение увеличивается до полного заполнения экрана.
• Режим увеличения Wide: сочетание увеличения и горизонтального растягивания до заполнения экрана с отношением сторон 16:9. Эта установка может вносить небольшие изменения масштаба.

Аппаратная понижающая конверсия (10-битная)

• Широкоэкранный режим: на весь экран.
• Режим Letterbox: изображение уменьшается с добавлением верхней и нижней черной полосы и с сохранением масштаба.
• Режим Crop: изображение обрезается под новый размер.

Аппаратная кросс-конверсия (10-битная)

• Из 1080i в 720P.
• Из 720P  в 1080i.

Слоты под модули хранения

• Два слота (каждый имеет индивидуальную кнопку изъятия модуля и LED-индикатор активности).

Размеры

• Высота: 1.75" (4.45 см).
• Ширина: 19" (48.26 см).
• Глубина (от передней панели до самого дальнего разъема): 12.5" (37.75 см).

Температура

• Рабочая температура: от +5C до +40C.
• Температура хранения (при выключенном питании): от -20C до +60C.

Питание

• Напряжение: 100 – 240 В AC.
• Типичная потребляемая мощность: 40 Вт.
