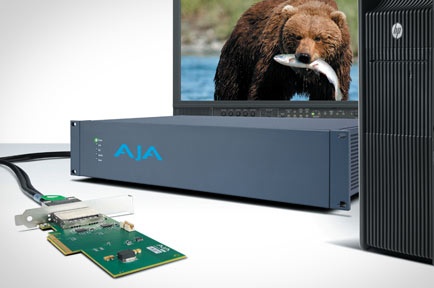

AJA CORVID-U-R0

Технические характеристики

Видеоформаты

• 525i 29.97
• 625i 25
• 720P 50, 59.94, 60
• 1080i 25, 29.97, 30
• 1080PsF 23.98, 24, 25, 29.97, 30
• 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• 2048 x 1080P 23.98, 24, 25, 29.97, 30, 50 и 60
• 2048 x 1080PsF 23.98, 24
• 2048 x 1556PsF 23.98, 24, 25
• Видеоформаты 4K
  • 3840x2160P 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
  • 3840x2160PsF 23.98, 24
  • 4096x2160P 23.98, 24, 25, 29.97, 30. 50, 59.94, 60
  • 4096x2160PsF 23.98, 24

Пиксельные форматы

• 8-битные
  • YCbCr 4:2:2
  • RGB
  • RGBA
• 10-битные
  • YCbCr 4:2:2
  • RGB
  • RGBA
• 12-битные
  • YCbCr 4:2:2
  • RGB
  • RGBA
  • XYZ
  • XYZA
• 16-битные
  • RGB
  • RGBA
• 16-битные Half Float
  • RGB
  • RGBA

Видеовходы

• 3G/SD/HD SDI, SMPTE-259/292/296/424, 8- или 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4 (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/QuadHD 4:4:4 (4 x BNC)

Видеовыходы

• 3G/SD/HD SDI, SMPTE-259/292/296/424, 8- или 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4 (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/QuadHD 4:4:4 (4 x BNC)
• HDMI v1.4, 30 или 36 бит на пиксель, RGB или YUV, 2,25 Гбит/сек, SD, HD, 1080p-50/60, 4K, стереоскопическое 2K-видео (полноразмерный HDMI)

Аудиовходы

• Цифровые:
  • 16 каналов 24-битного эмбедированного SDI-аудио с синхронизацией и частотой дискретизации 48 кГц
  • 16 каналов 24-битного AES/EBU -аудио с синхронизацией и частотой дискретизации 48 кГц (8 x BNC)

Аудиовыходы

• Цифровые:
  • 16 каналов 24-битного эмбедированного SDI-аудио с синхронизацией и частотой дискретизации 48 кГц
  • 16 каналов 24-битного AES/EBU -аудио с синхронизацией и частотой дискретизации 48 кГц (8 x BNC)
• Аналоговые:
  • 2 канала небалансного аудио (2 x RCA)

Синхронизация

• Аналоговый синхровход (BNC)
• Аналоговый сквозной синхровыход (BNC)

Поддержка таймкода

• Ввод и вывод LTC-таймкода (по одному разъему BNC на каждый)

Управление

• Протоколы RS-422 и 9-контактный Sony (через интерфейсный кабель или коммутационный бокс AJA K3G-Box)
• 9-контактный D-разъем со следующей схемой расположения выводов:

Хост-подключение

• 8-линейная шина PCIe 2.0
• 3-метровый коммутационный кабель
• Скорость передачи данных свыше 2500 МБ/сек в обоих направлениях

Слоты расширения

• Два слота расширения с поддержкой 4K-материала
• Возможность установки опциональной платы AJA TruScale

Обработка сигнала

• 4 кадровых буфера на захват
• 4 кадровых буфера на вывод
• 4 конвертера цветовых пространств высокого разрешения
• 4 кеинг-микшера
• 4 1D LUT-таблицы (12-битные)
• 4 3D LUT-таблицы (17x17x17, 12-битные)
• 4 дебайеринг-виджета
• 1 повышающий, понижающий, кросс-конвертер

Повышающая конверсия

• Аппаратная 10-битная
• Широкоэкранный режим: на весь экран.
• Режим Pillar box 4:3: центрированное изображение с соотношением сторон 4:3 и чёрными боковыми полосами.
• Режим увеличения 14:9: центрированное изображение с соотношением сторон 4:3, слегка увеличенное до соотношения 14:9 с чёрными боковыми полосами.
• Режим увеличения Letterbox: изображение увеличивается до полного заполнения экрана.
• Режим увеличения Wide: сочетание увеличения и горизонтального растягивания до заполнения экрана с отношением сторон 16:9. Эта установка может вносить небольшие изменения масштаба.

Понижающая конверсия

• Аппаратная 10-битная
• Широкоэкранный режим: на весь экран.
• Режим Letterbox: изображение уменьшается с добавлением верхней и нижней черной полосы и с сохранением масштаба.
• Режим Crop: изображение обрезается под новый размер.

Кросс-конверсия

• Аппаратная 10-битная
• Из 1080i в 720P
• Из 720P в 1080i
• Из 720P в 1080PsF
