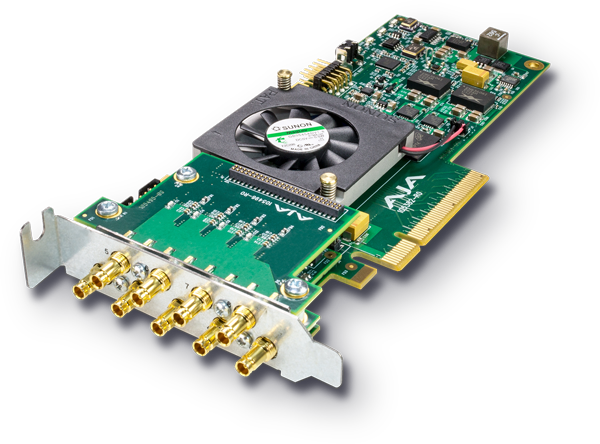

AJA Corvid 88

Варианты исполнения:

Высокая плотность входов/выходов с поддержкой любых видеоформатов

Восемь независимых интерфейсов SDI позволят максимизировать количество видео- и аудиоподключений в вашей инсталляции. Работа с несколькими форматами на одной плате обеспечивает невероятную функциональную гибкость для серверов вещания и захвата или систем «телеканал в коробке».

Мультиканальный мультиформатный видеоинтерфейс PCIe

Видеоинтерфейс AJA Corvid 88 позволяет партнерским приложениям (по программе AJA Developer Partnership) получить доступ к восьми параллельным каналам захвата и вывода видеосигнала на одной PCIe-плате, что делает её прекрасным решением для серверов вещания и захвата, а также систем «телеканал в коробке».

Система многоканального захвата и вещания высокой плотности

Каждый разъем BNC платы AJA Corvid 88 может быть программно назначен на захват или вывод сигнала различных видеоформатов, но с единым таймингом. Для поддержки форматов Dual Link или 4K/UHD возможно объединение нескольких каналов.

Поддержка высоких кадровых частот

Поддерживая форматы 4K HFR на кадровых частотах 50p и 60p, видеоинтерфейс AJA Corvid 88 обладает достаточной производительностью для работы с наиболее ресурсоемкими 4K- и UHD-процессами.

Вход опорного сигнала и LTC

AJA Corvid 88 имеет один вход для внешнего LTC- или опорного сигнала, располагающийся на задней панели платы. Второй вход LTC находится на внутренней плате, что предоставляет видеоинтерфейсу AJA Corvid 88 дополнительную синхронизацию.

Порт RS-422

Интегрированный порт RS-422 доступен как внешний разъем на полноразмерной версии видеоинтерфейса AJA Corvid 88 или как внутренний в низкопрофильном его исполнении. Порт RS-422 позволяет с покадровой точностью управлять захватом и выводом видеосигнала на внешние устройства.

Ключевые особенности

• Хост-интерфейс PCIe Express Gen 2.0 (8-линейный)
• До восьми независимых* каналов захвата/вывода 3G-, HD-, SD-SDI
• Поддержка всех форматов SD, HD, 2Kx1080 и 4K
• Входы/выходы 3G с поддержкой высоких кадровых частот.
• Кадровый буaер с поддержкой 8/10-битных форматов YCbCr и RGB
• 4 независимых микшера/кейера
• 4 независимых ядер для работы с 16-канальным вложенным SDI-звуком с частотой дискретизации 48 кГц
• Поддержка стандартов синхронизации Analog Color Black и HD Tri-Level Sync

* Каналы должны иметь единый мастер-тайминг, например, 29,97 или 59,94.

Обработка сигнала

• 8 кадровых хранилищ (на ввод и вывод)
• 8 конвертеров цветовых пространств
• 4 микшера/кейера
• 8 1D LUT-таблиц
• 8 входов Dual Link
• 8 выходов Dual Link
• 8 ядер для работы с 16-канальным вложенным звуком

Технические характеристики

Видеовходы

Цифровые:

• 3G/HD/SD-SDI BNC

Видеовыходы

Цифровые:

• 3G/HD/SD-SDI BNC

Аудиовходы

Цифровые:

• 16-канальный вложенный 24-битный SDI-звук
• Частота дискретизации 48 кГц

Аудиовыходы

Цифровые:

• 16-канальный вложенный 24-битный SDI-звук
• Частота дискретизации 48 кГц

Поддерживаемые видеоформаты

SD:

• 525i 29.97
• 625i 25

HD:

• 720p 50, 50.94, 60
• 1080i 25, 29.97, 30
• 1080PsF 23.98, 24, 25, 29.97, 30
• 1080P 23.98, 24, 25, 29.97, 30, 50 A/B, 59.94 A/B, 60 A/B

2K:

• 2048 x 1080P 23.98, 24, 25, 29.97, 30
• 2048 x 1080PsF 23.98, 24, 25, 29.97, 30

4K:

• 3840 x 2160P 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
• 4096 x 2160P 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B

Синхронизация

• Analog Color Black или HD Tri-Level

Физические размеры

• Высота: 68,90 мм
• Длина: 167,65 мм
• Ширина: 18,47 мм
