Blackmagic SmartView Duo 2

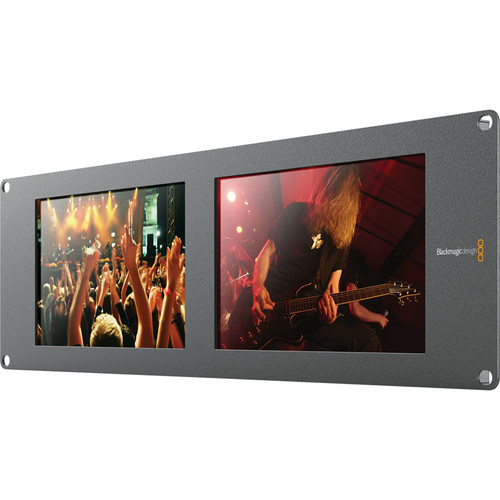

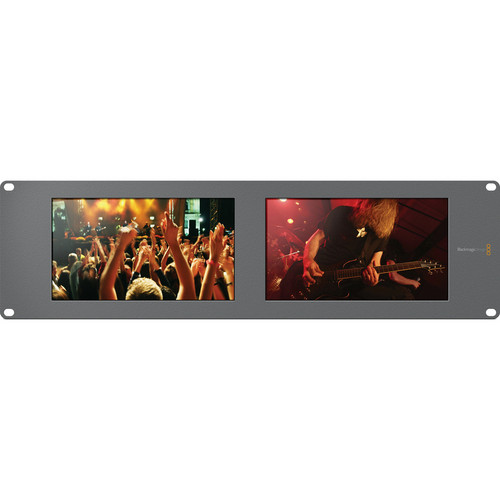

Монитор с двумя 8-дюймовыми экранами, размер 3 RU, поддержка SDI/HD-SDI/3G-SDI и программное управление.

SmartView Duo Идеальное решение для контроля SD-, HD- и 3 Гбит/с SDI-сигналов в постпроизводстве, вещании и во время прямой трансляции. SmartView Duo имеет компактный корпус с двумя независимыми 8-дюймовыми ЖК-экранами и допускает удаленную настройку по локальной сети Ethernet. Теперь мониторинг SDI-изображения можно вести из любого места!

Повсеместный мониторинг

Мониторы серии Blackmagic SmartView являются прекрасным выбором для мониторинга SDI-сигнала везде, где это необходимо. Их можно использовать в телевизионных и постпродакшн студиях, системах мониторинга на съемочной площадке, мобильных комплектах, передвижных телестудиях и многих других инсталляциях. Для работы с live-продакшн свитчером телеинженеры могут построить в контрольной комнате видеостену для контроля сигнала с камер и других источников. Разные модели Blackmagic SmartView можно сочетать в одной рэковой стойке, создавая тем самым полностью кастомизированное мониторное решение, позволяющее отслеживать как живую картинку, так и осциллограммы.

Превосходное качество

Мониторы Blackmagic SmartView идеальным образом подходят для мониторинга в телевещательных студиях класса high-end, поскольку обладают высококачественной системой фильтрации и масштабирования изображения. Таким образом достигается высокая детализация изображения. Полностью цифровая архитектура и высококачественные SDI-входы гарантируют точную цветопередачу, которой легко управлять в мультиэкранных инсталляциях. Мониторы семейства Blackmagic SmartView обладают Ethernet-интерфейсом, с помощью которого вы можете подключить их к локальной сети и централизованно управлять всеми мониторами с одного компьютера, используя программную утилиту Blackmagic SmartView. Мониторы Blackmagic SmartView также имеют tally-индикацию совместимую со множеством свитчеров и систем автоматизации.

Высокоточный waveform-мониторинг

Когда вам необходимо проанализировать изображение более точно, чем при обычном визуальном мониторинге, то вам на помощь придет Blackmagic SmartScope Duo 4K с интегрированной возможностью waveform-мониторинга. Вы сможете одновременно контролировать два независимых источника и удобно переключаться между видеоизображением и осциллограммами в любой нужный момент. Модель Blackmagic SmartScope Duo 4K позволит вести технически точный waveform-мониторинг вещательного качества любого видео- и аудиосигнала в вашей студии. Blackmagic SmartScope Duo 4K устраняет необходимость в отдельных дорогостоящих осциллографах.

Ультратонкий дизайн

Мониторы Blackmagic SmartView обладают стильной лицевой панелью, дизайн которой позволяет установить бок о бок несколько мониторов Blackmagic SmartView HD, Blackmagic SmartView Duo и Blackmagic SmartScope Duo 4K, создав тем самым прекрасную видеостену из дисплеев идентичной ширины и дизайна. Малый вес и глубина мониторов Blackmagic SmartView делает их прекрасно подходящими для передвижных телестудий и мобильных комплектов. При необходимости расположения Blackmagic SmartView на самом верху или самом низу стойки с оборудованием вы сможете повернуть его монитор наиболее удобным образом. При этом изображение автоматически перевернется в соответствующую сторону, обеспечив наиболее оптимальный угол обзора.

Расширенная SDI-совместимость

Blackmagic SmartScope Duo 4K был разработан как для вещательных, так и для постпродакшн-инсталляций. Поэтому он включает в себя поддержку всех SDI-видеостандартов, включая SD-, HD-, 3G- и 6G-SDI-форматы. Также эта модель совместима с новыми стандартами, используемыми в постпродакшн, включая прогрессивный 1080 HD-формат и даже 4K через 6G-SDI. Все форматы могут выводиться на один дисплей, так как Blackmagic SmartScope Duo 4K способен автоматически переключаться между ними менее чем за секунду.

Простая настройка

Все мониторы серии Blackmagic SmartView имеют Ethernet-интерфейс, предназначенный для дистанционного управления всей мониторной системой с любой рабочей станции. Программное приложение Blackmagic SmartView Utility для Mac OS X и Windows позволяет изменять параметры с ноутбука и копировать настройки с одного монитора на другой. Утилита включает в себя функцию поиска, благодаря которой вы можете быстро отыскать необходимый монитор, когда работаете с большой инсталляцией. Поскольку все настройки выполняются электронно, то цветовые характеристики мониторов остаются неизменными долгое время. При появлении новых форматов и осциллограмм вы сможете загрузить их поддержку, обновив прошивку мониторов Blackmagic SmartView через интерфейс USB.

Несколько моделей на выбор
Установка в любом месте

Исходя из конкретных требований проекта, можно выбрать одну из двух моделей. SmartView Duo имеет пару независимых 8-дюймовых экранов и занимает три места в стойке при глубине менее 25 мм. SmartScope Duo 4K дополнительно обеспечивает вывод в необходимой комбинации формы сигнала, вектороскопа, RGB- и YUV-параметров, гистограммы, фазы и уровня звука вместе с изображением.

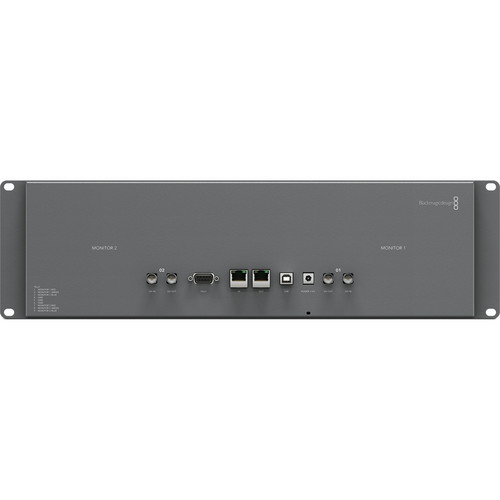

Разъемы

Видеовход SDI

Автоматическое переключение между стандартами SD, HD и 3G-SDI. Сквозной выход с регенерацией сигнала.

Скорость передачи данных

Автоматическое определение стандартов 2K, HD или SD на входе

Настройка и обновление

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)

Ethernet

По стандарту 10/100 BaseT со сквозным трактом

Индикация

9-контактный разъем D

Стандарты и форматы

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B и SMPTE 425M

Цветовое пространство SDI

REC 601, REC 709

Автоматическое переключение SDI

Автоматическое переключение между стандартами SD, HD и
3 Гбит/с SDI

Цветовая субдискретизация

4:2:2 и 4:4:4

Форматы SDI

525i/59,94 NTSC; 625i/50 PAL
720p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Форматы 2K

2K DCI 23,98p/24p/25p
2K DCI 23,98PsF/24PsF/25PsF

Программное обеспечение

Обновление внутреннего ПО

Через программу для обновления прошивки (входит в комплект поставки)

Работа со SmartView Utility

Через порт USB или Ethernet

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Дисплей

Вид дисплея

ЖК-дисплей с активной матрицей TFT

Разрешение

800 x 480 пикселей

Время отклика

< 15 мс

Коэффициент контрастности

В обычных условиях 500:1

Глубина цвета

16,7 млн цветов

Положение дисплея

Можно переворачивать для улучшения угла обзора

Питание

Источник питания

Универсальный блок питания 12 В с международными адаптерами для работы в любой стране мира

Потребляемая мощность

Менее 20 Вт

Диапазон рабочего напряжения

12-15 В

Физические размеры

Условия эксплуатации

Рабочая температура

От 0° до 40° C

Температура хранения

От -20° до 45° C

Относительная влажность

От 0% до 90% (без конденсации)

Комплект поставки

SmartView Duo

Блок питания
