AJA KONA 4

Мощная интеграция. Профессиональная коммутация.

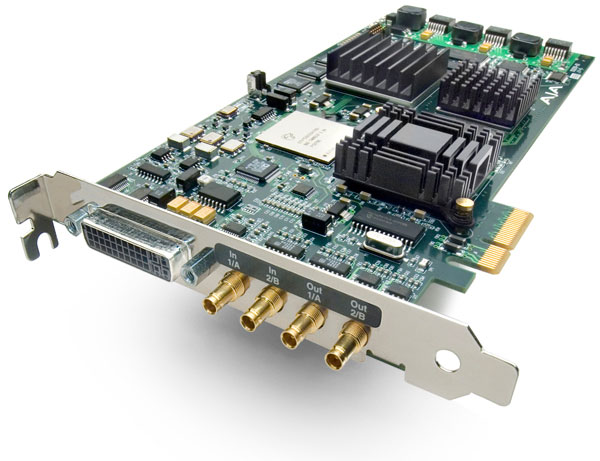

AJA KONA 4 — это мощная плата аудио- и видеозахвата и вывода с 8-линейным хост-интерфейсом PCIe 2.0 и беспрецедентными возможностями работы с любыми форматами — от SD до HD, 2K и 4K с поддержкой 10-битного разрешения и цветовой дискретизации 4:2:2 и 4:4:4. AJA KONA 4 обладает той производительностью, которая вам потребуется как в современных рабочих процессах, так и в будущих.

AJA KONA 4 уже доступна для партнеров компании AJA, ведущих разработку приложений на платформах Windows и Linux. Поддержка розничных приложений появится чуть позже.

Производительность

Расширенная поддержка 4K-форматов платы AJA KONA 4 позволяет выводить сигнал из монтажного приложения напрямую на 4K-проекторы или мониторы с поддержкой HFR-форматов 50/60p. Выход 4K HDMI поддерживает новейшие UltraHD-мониторы, что позволит монтажерам и клиентам вести совместную работу в полном 4K-разрешении.

Поддержка высоких кадровых частот

Поддерживая форматы 4K HFR на кадровых частотах 50p и 60p, видеоинтерфейс AJA Kona 4 обладает достаточной производительностью для работы с наиболее ресурсоемкими 4K- и UHD-процессами.

Выход 4K HDMI

Выход HDMI 1.4b позволяет выводить 4K/UHD-сигнал по одному HDMI-кабелю на большинство современных UltraHD-мониторов, что делает мониторинг в полном разрешении доступным без компромиссов с качеством изображения.

Интеграция

Плата AJA KONA 4 уже доступна для партнеров компании AJA, ведущих разработку приложений на платформах Windows и Linux. Это позволит им вести 4K-мониторинг в потрясающем качестве и предоставит многоканальную поддержку захвата и вывода в самых различных приложениях.

Профессиональная коммутация

В интерфейсе AJA KONA 4 используются двунаправленные интерфейсы 3G-SDI, которые могут быть запрограммированы как на ввод, так и на вывод сигнала. Мониторный выход HDMI 1.4b, вход/выход LTC, генлок-вход, порт управления внешними устройствами RS-422, три конфигурируемых аналоговых BNC SD/HD-выхода и 8-канальный аудиовход/выход AES позволяют интегрировать плату AJA KONA 4 в самые различные среды и рабочие процессы.

Аппаратный кеинг

Интегрированный аппаратный downstream-кейер позволяет накладывать на входящий видеопоток различную графику.

Аппаратная конверсия AJA

Повышающий, понижающий, кросс-конвертер вещательного качества, используемый в видеоинтерфейсе AJA KONA 4, позволяет унифицировать используемые в студии разрешения, упростить рабочие процессы и избавляет от необходимости в согласовании разрешений программными средствами.

Расширенные коммутационные возможности с AJA K3G-Box

Опциональный коммутационный бокс AJA K3G-Box позволяет легко интегрировать видеоинтерфейс AJA KONA 4 в рэковые стойки, благодаря чему пользователи получают быстрый доступ ко всем видео- и аудиоразъемам без необходимости в операциях на задней панели системного блока компьютера.

AJA K3G-Box также позволяет расширить возможности аудиокоммутации, добавив к стандартному набору разъемов на интерфейсном кабеле 8 каналов AES-аудио, 2 RCA-канала для аналогового мониторинга, а также сквозные BNC-разъемы для генлок-синхронизации.

Технические характеристики

Цифровые видеовыходы

• 3G-SDI, SMPTE-259/292/296/424
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4, (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/UltraHD 4:2:2 и 4:4:4
• HDMI v1.4b, 30/36 бит/пиксель, RGB или YUV, 2.25Gbps, SD, HD и UHD с поддержкой форматов HFR с кадровой частотой до 60p и цветовой дискретизацией 4:2:0

Цифровые видеовходы

• 3G/SD/HD SDI, SMPTE-259/292/296/424, 8- или 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4 (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/UltraHD
• Поддержка 1D LUT

Аналоговые видеовыходы

• Композитный/S-Video (Y/C) (1 x BNC/2x BNC + адаптер)
• NTSC, NTSCJ, PAL
• Компонентный (3 x BNC)
• HD: YPbPr, RGB
• SD: YPbPr, RGB (компонентный режим)
• SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
• 12-битный аналогово-цифровой конвертер с 8-кратным оверсемплингом
• +/- 0,2 дБ на частотном диапазоне 5,0 МГц Y
• +/- 0,2 дБ на частотном диапазоне 1 МГц C
• 0,5% 2T (импульсный отклик)
• Разница фаз
• Разница усиления
• Несогласованность сигналов Y/C менее 1 нс

Downstream-кейер

Позволяет накладывать графику с альфа-каналом на живой видеопоток, маску или кадровый буфер, или содержимое кадрового буфера на входящий видеопоток или маску.

Цифровой аудиовход

• 16-канальный 24-битный вложенный SDI-звук с частотой дискретизации 48 кГц и синхронизацией
• 8-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц, синхронизацией или без синхронизации и конвертером частот дискретизации (подключается при помощи 4-х разъемов BNC на коммутационном кабеле)
• 16-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц и синхронизацией (подключается при помощи 4-х разъемов BNC на опциональном коммутационном боксе AJA K3G-Box)

Понижающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Цифровой аудиовыход

• 16-канальный 24-битный вложенный SDI-звук с частотой дискретизации 48 кГц и синхронизацией
• 8-канальный 24-битный вложенный HDMI-звук с частотой дискретизации 48 кГц и синхронизацией
• 8-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц, синхронизацией или без синхронизации и конвертером частот дискретизации (подключается при помощи 4-х разъемов BNC на коммутационном кабеле)
• 16-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц и синхронизацией (подключается при помощи 4-х разъемов BNC на опциональном коммутационном боксе AJA K3G-Box)

Повышающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Pillar box 4:3»: отображается как отцентрированное изображение с соотношением сторон 4:3 с черными боковыми полосами.
• Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
• Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
• Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Кросс-конверсия

• Аппаратная 10-битная.
• Из 1080i в 720P.
• Из 720P в 1080i.
• Из 720P в 1080PsF.

Преобразование кадровых форматов: из SD в SD.

• Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
• Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
• Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
• Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Таймкод

• Вход и выход LTC-таймкода (через индивидуальные разъемы BNC)

Управление внешними устройствами

• Протоколы RS-422 и 9-контактный Sony (через интерфейсный кабель или коммутационный бокс AJA K3G-Box)
• 9-контактный D-разъем со следующей схемой расположения выводов:

1	GND
2	RX-
3	TX+
4	GND
5	Нет коллектора
6	GND
7	RX+
8	TX-
9	GND
Экран	GND

Вход опорного сигнала

• Поддержка стандартов Analog Color Black (1V) и Composite Sync (2 или 4V)
• Сквозной интерфейс
• 75 Ом на опциональном коммутационном боксе AJA K3G-Box, законцовывается на прилагаемом интерфейсном кабеле.
