Конверторы видеосигналов AJA Hi5-3D

Мультиплексор HD-SDI сигналов в HDMI 1.4a формат. SDI видео/аудио конвертер.

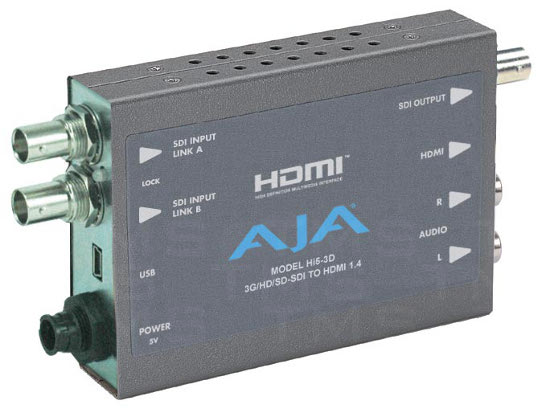

AJA Hi5-3D является 3D мультиплексором, преобразующий два HD-SDI сигнала в различные мультиплексированные 3D форматы с выводом через HDMI 1.4a и HD-SDI выходы. HDMI 1.4a выход поддерживает стандарт EDID, позволяющий автоматически согласовывать 2D/3D форматы с возможностями HDMI монитора. В 3D режимах вход SDI 2 синхронизируется со входом SDI 1. Входящее эмбедированное SDI аудио эмбедируется в оба выходящих HDMI и SDI потока. Также возможем вывод аудио через два RCA выхода с выбором канала. Hi5-3D поддерживает работу с приложением AJA Mini-Config, позволяющим пользователю настраивать устройство и обновлять его внутреннее программное обеспечение.

Поддержка 3D режимов

В зависимости от видеоформата Hi5-3D поддерживает 3D режимы "side-by-side", "top-bottom" и "frame- packing". Режимы "side-by-side" и "top-bottom" используют сжатие (либо по вертикали, либо по горизонтали) каждого входящего сигнала для последующего их объединения в единый видеопоток с тем же битрейтом, что имеют входящие сигналы. Режим "frame-packing" складывает два входящих сигнала с полным разрешением в один "tall" поток (с удвоенной частотой и количеством строк). Режим "frame- packing" может быть использован только при кадровой частоте входящего сигнала 23.98/24Hz. Сигнал каждого входа может быть перевернут либо по горизонтали, либо по вертикали (индивидуально либо оба одновременно). Данная операция осуществляется при помощи 4-х переключателей.

Поддерживаемые форматы

Hi5-3D работает как с 2D так и с 3D конфигурацией входов. В 2D режиме входящий сигнал обрабатывается и направляется на выход конвертера. В 3D режиме Hi5-3D поддерживает следующие режимы, определенные организацией CEA в стандарте HDMI 1.4a.

CEA 3D режимы:

Примечание. Входящие "psf" форматы конвертируются в "p" форматы при выводе через HDMI. SDI вывод поддерживает только S/S и T/B форматы. Будущие версии программного обеспечения могут быть дополнены поддержкой других ворматов.

Пользовательское управление

Hi5-3D поддерживает управление как при помощи DIP-переключателей, так и через приложение Mini-Config. Один DIP-переключатель позволяет переключить управление устройством с локального на дистанционное, и наоборот. При локальном управлении конфигурация устройства определяется по комбинации DIP-переключателей. При дистанционном управлении устройство контролирует приложение AJA Mini-Config.

Поддерживаемые входные форматы:

• 720p 50/59.94/60
• 1080i 50/59.94/60
• 1080p23.98
• 1080p24
• 1080p25

Видеовходы:

• Два HD-SDI входа (с автоматическим переключением режимов),
• SMPTE-292/296/424,
• Два BNC разъема,
• Один SDI вход для левого глаза (10-bit),
• Один SDI вход для правого глаза (10-bit).

Видеовыходы:

• 10-bit HDMI v1.4a,
• Один HD-SDI выход, 10-bit.

Аудиовыходы:

• 2 или 8 каналов эмбедированного HDMI аудио,
• 2 аналоговых RCA аудиовыхода, -10dBV (номинально), назначение каналов пользователем.

Размеры:

147 мм x 79 мм x 25 мм.

Питание

+5-20 В DC, 5 Ватт (рекомендуется использовать блок питания AJA DWP или DWP-U)(блок питания идет в комплекте).

Примечание. HDMI выход конвертера Hi5-3D не поддерживает HDCP шифрование. SDI входы Hi5-3D также не поддерживают шифрование.
