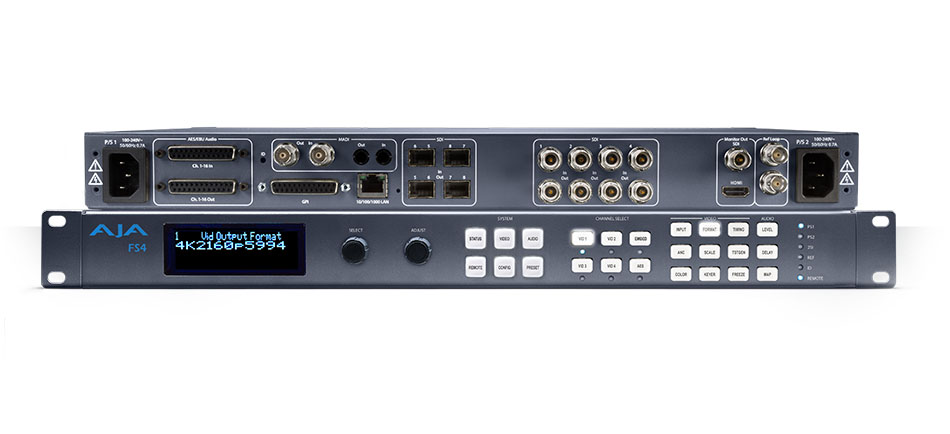

AJA FS-HDR
FS-HDR, 1RU, универсальный конвертер/синхронизатор размерностью 1 Rack Unit, был разработан специально для работы с HDR (High Dynamic Range) и WCG (Wide Color Gamut)-контентом в вещательных средах, OTT (Over-the-top content) вещание на мобильные устройства или донглы для ТВ, пост-производстве и на Live эвентах, а также в AV-средах. То есть везде, где важны такие параметры как минимальная задержка при работе с сигналом, а также максимальная точность цветопередачи для рабочих процессов в разрешених 4K / UltraHD и 2K / HD. Обработка HDR / WCG FS-HDR происходит по собственным алгоритмам обработки видеоизображения на базе движка Colorfront Engine.
FS-HDR может работать и в 1-канальном режиме, осуществлять понижающее преобразование, кросс-конвертирование в разрешениях 4K / UltraHD / 2K / HD HDR. Доступно преобразование и синхронизирование кадров и в 4-канальном режиме, пользователи смогут работать с 4мя независимыми каналами в 2K / HD и осуществлять преобразование в HDR.
Функции HDR-конвертера
Цветопредставление HDR — по своему качеству приближает цифровое изображение по уровню контрастности и цветности к человеческому восприятию действительности (HVS). Именно поэтому AJA FS-HDR спроектирован таким образом, что бы максимально быстро преобразовывать SDR в HDR, HDR в SDR и HDR в HDR, в реальном времени. Преобразование SDR в HDR и обратно происходит без потери качества, что также выгодно отличает AJA FS-HDR.
Работа с HDR-сигналом:
- Преобразование из одного стандарта HDR в другой HDR-стандарт.
- Преобразование из HDR-стандарта в SDR.
- Преобразование из SDR-стандарта в HDR.
Работа с WCG-сигналом:
- Преобразование и поддержка стандатов BT.709 and BT.2020
UP/Down-преобразование:
- Конвертирование источника из HD SDR BT.709 в UHD HDR BT.2020
- Конвертирование источника из UHD HDR BT.2020 в HD SDR BT.709
Подробнее о Colorfront Engine
Гарант достижения максимально точной свето/цветопередачи.
Возможности HDR / WCG от FS-HDR позволяют использовать алгоритмы обработки видео и цветового пространства в Colorfront Engine, специально лицензированные AJA.
Colorfront Engine обеспечивает расширенную поддержку HDR и WCG от FS-HDR и позволяет обрабатывать в реальном времени один канал 4K / UltraHD / 2K / HD, включая понижающее преобразование в HD HDR или до четырех каналов в разрешениях 2K / HD одновременно. FS-HDR также позволяет преобразовывать популярные форматы камер в пространство HDR, а также преобразовывать их в BT.2020 / BT.709 по мере необходимости, что является критичным для распространенного цветопредставления HDR и SDR в вещательных и OTT рабочих процессах.
Преобразование LOG в реальном времени
FS-HDR может принимать входящие изображения от профессиональных камер и конвертировать LOG в реальном времени с разрешениями 4K/UltraHD или 2K/HD и выводить как HDR, так и SDR. Это значительно упрощает рабочий процесс, на площадках, где используются камеры различных производителей. AJA FS-HDR обеспечивает унифицированный рабочий процесс ввода для HDR или SDR-совместимых коммутаторов и многое другое. Кроме того, FS-HDR предоставляет возможность конвертировать в Sony S-Gamut / S-Log3 на выходе.
Список поддерживаемых LOG-камер:
- Sony S-Gamut3/S-Log3
- ARRI LogC Wide Gamut
- Panasonic Vlog
- Red Log3G10 Wide Gamut
- Canon Log2
- Canon Log 3
Входы: Dynamic Range/Color Gamut
- SDR BT.709 100 Nits
- PQ BT.2020 1000 Nits
- PQ P3D65 1000 Nits
- Hybrid Log Gamma BT.2100
- Sony S-Gamut3/S-Log3
- ARRI Log C Wide Gamut
- Panasonic V-Log
- RED Log3G10 Wide Gamut
- Canon Log 2
- Canon Log 3
Выходы: Dynamic Range/Color Gamut
- SDR BT.709 100 Nits
- PQ BT.2020 1000 Nits
- Hybrid Log Gamma BT.2100
- Sony S-Gamut3/S-Log3
FS-HDR-Рабочий процесс с HDR для разрешений UltraHD и HD
FS-HDR расширяет границы возможностей. И позволяет с легкостью интегрировать технологию HDR в ваш рабочий процесс.
- Конвертирование из сырого HDR-стандарта в вещательный HDR-стандарт.
- Конвертирование из OETF в «сырой» HDR-стандарт.
- Конвертирование из HDR-стандарта в SDR для вещания, или мониторинга.
- Конвертирование из SDR выдаваемого камерой в «домашний» HDR-стандарт.
- Конвертирование из SDR-сигнала в HDR для импортирования в HDR программы.
- Конвертирование из HD стандарта SDR BT.709 в разрешение UHD и стандарт HDR BT.2020
- Конвертирование из UHD HDR BT.2020-источника в HD SDR BT.709
- Конвертирование входных LOG с камер на площадке в единый Sony S-Gamut3/S-Log3
Одноканальный режим
Неверотяная надежность. Невероятная скорость преобразования 4K / HD.
4K / UltraHD становится следующим стандартом. AJA также не стоят на месте и устройство FS-HDR обеспечит пользователям доступ к большому количеству цифровых видеовходов, включая Quad 1.5G, Dual 3G, Quad 3G через 3G-SDI и 12Gb / 6Gb. Дополнительно 12G -SDI BNC и 12G-SDI LC Fiber SFP.
При работе в одноканальном режиме FS-HDR преобразует ваш HD или SD-контент до 4K / UltraHD-разрешения и обратно, с огромным набором аудиоканалов через входы/выходы типа: Fiber,
3G-SDI, AES и MADI. И предоставит доступ к невероятной матрице звуковых возможностей 272×208.
В одноканальном режиме при работе с HDR пользователи смогут осуществлять up/down/cross-конвертирование.
Четырехканальный режим
Подробнее о четырхканальном режиме работы
В четырехканальном режиме FS-HDR обеспечивает невероятно быстрое преобразование с 4 каналами одновременно. Транскодирование HDR в четырехканальном режиме возможно с разрешениями 2K / HD и SD. Мощная обработка преобразования также позволяет масштабировать область интереса (ROI), осуществлять коррекцию цвета, контроль proс amp, адаптивный деинтерлейсинг движения и многое другое.
В четырехканальном режиме вы также можете подключить один источник HD и обрабатывать четыре отдельных выхода, каждый выход независимо может производить проссчет в HDR / SDR.
Работа в многоканальном режиме, компактность, энергоэффективность. Вот то, что делает AJA FS-HDR передовым устройством.
Ключевые функции FS-HDR
- Преобразование HDR-HDR, SDR-HDR и HDR-SDR в расширеном цветовом диапазоне Gamut.
- Поддержка двух режимов:
- Одноканальный режим для синхронизации 4K / UltraHD или 2K / HD кадров, включая преобразование HDR.
- Обработка сигнала в разрешениях 4K / UltraHD / 2K / HD / SD up, down, cross-конвертация.
- Полный диапазон вариантов ввода/вывода для 4K/UltraHD: Quad 1.5G; Dual 3G; и Quad 3G, 6G и 12G в диапазоне SDI, дополнительно возможно использование оптоволокна.
- Поддержка SMPTE 2SI I/O и совместимость с устройствами 4K / UltraHD
- Четырехканальный режим при работе с 2K/HD/SD-разрешениями в HDR качестве.
- 2K/HD/SD up, down, cross-преобразование
- SD/SD aspect ratio-преобразование
- HD/HD cross-проеобразование (720p/1080i)
- Поддержка растровой графики в разрешении 4K/UltraHD/2K/HD, квадранты и преобразование 2SI, поддержка P, PsF и чересстрочной развертки.
- Компактный размер 1RU, и экономичность делают AJA FS-HDR идеальным решением для встраивания в ПТС.
- Аудио Вход/Выход с поддержкой матрицы 272×208; Поддержка гибкого диапазона аудиопотоков от дискретного AES до MADI и эмбедированного аудио по SDI, причем каждый аудиовход предлагает преобразование частоты выборки.
- Простая работа, переработанная структура меню и быстрый доступ к функциям с помощью кнопок на передней панели, а также веб-интерфейс, обеспечивающий управление через локальную сеть или через Интернет.
HDMI Выход и взаимодействие с Hi5-4K-Plus
Преобазование 4K/UltraHD из 3G-SDI в HDMI 2.0
FS-HDR включает в себя HDMI-выход для HD-мониторинга HDR-сигнала. Для прекрасных полноэкранных дисплеев HDMI 2.0 для UltraHD, подключите FS-HDR к Hi5-4K-Plus.
Hi5-4K-Plus AJA поддерживает HFR до 60p для разрешения 4K/UltraHD SDI для преобразования HDMI 2.0. Hi5-4K-Plus также может генерировать метаданные HDR в соответствии с HDMI v2.0a / CTA-861-G. Hi5-4K-Plus обеспечивает простое подключение для мониторинга с помощью профессиональных 4K-устройств, таких как FS-HDR, с использованием Quad 3G-SDI, Quad 1.5G-SDI или Dual 3G-SDI выходов на новые дисплеи с входами HDMI 2.0 для экономичных мониторинг для 4: 2: 2/4: 4: 4 60p профессиональных рабочих процессов.
Up, Down, Cross-преобразование
Переход на 4K никогда не бывает безболезненным. Устаревшие типы сигналов и архивные материалы должны быть интегрированы в среду 4K, в то время как источники 4K должны быть down-преобразованы для текущих рабочих процессов 2K/HD.
Используя алгоритмы преобразования AJA, FS-HDR поддерживает UP/DOWN/CROSS-преобразование из видео SD, HD или 2K, входящего по 12G/6G/3G-SDI в 4K или UltraHD и обратно. Поддерживаются форматы вывода как Quadrant (квадратное деление), так и 2SI (Two Sample Interleave).
Мощная технология аппаратного преобразования AJA обеспечивает высочайшее качество изображения для вашего рабочего процесса. Ключевые функции преобразования:
- 4K/UltraHD/2K/HD/SD UP/DOWN/CROSS-преобразование
- Преобразование соотношения сторон SD/SD
- HD/HD cross-преобразование (720p/1080i)
Весь процессинг происходит в 10-бит.
Удаленная настройка и контроль
FS-HDR готов к работе в сети и поддерживает мониторинг SNMP и дистанционное-вэб управление. Машины могут быть подключены к любой сети Ethernet через встроенный порт Ethernet 10/100/1000MB, позволяя управлять и конфигурировать несколько блоков FS из любого веб-браузера на подключенном компьютере. Конфигурации могут быть сохранены и применены к нескольким устройствам, обеспечивая согласованность и быструю настройку при больших инсталляциях.
FS-HDR отличается интуитивно понятным интерфейсом позволяющим максимально легко и быстро осуществить настройку.
Невероятное количество цифровых входов/выходов
Видео и аудио среды диктуют определенные требования к подключениям и пропускной способности, необходимой для решения поставленных задач.
FS-HDR использует стандартный BNC, а также дополнительные входы и выходы SFP для легкого интегрирования в различные рабочие процессы и средства с поддержкой входов SDI вплоть до 12G.
FS-HDR имеет входы/выходы Coax и Fiber * для приема сигналов SDI с разрешением 4K/UltraHD/2K/HD/SD в одноканальном режиме. В четырехканальном режиме входы 2K/HD/SD могут быть направлены одновременно на несколько источников без необходимости какого-либо внешнего распределения сигнала.
Циклический Reference-вход позволяет FS-HDR устанавливать максимально стойкое соединение;
Цифровое аудио может быть выведено и встроено между SDI, MADI и AES для невероятного множества возможностей маршрутизации.
12G/6G HD-BNC и Fiber SFP-опции
Варианты SFP-модулей для FS-HDR включают в себя как 12G/6G-SDI HD-BNC, так и варианты ввода-вывода сигнала по Fiber LC, включая одно- или двухканальные модули, а также модули под одномодовый или многомодовый кабель. Это обеспечивает высокую гибкость работы с SDI и дает возможность взаимодействовать с сигналом на расстоянии до 10 км напрямую с источника без необходимости дополнительного преобразования Fiber to SDI. Также доступны модули 3G-SDI Fiber LC и SC SFP.
Опциональные 12G/6G-SDI SFPs:
HDBNC-2TX-12G: 12G/6G-SDI Dual Coax HD-BNC Transmitter
HDBNC-2RX-12G: 12G/6G-SDI Dual Coax HD-BNC Receiver
FIBERLC-2TX-12G: 12G/6G-SDI Dual Fiber LC Transmitter Single Mode
FIBERLC-2RX-12G: 12G/6G-SDI Dual Fiber LC Receiver Single Mode
Поддерживаемые Single and Dual Channel Fiber:
Single Channel LC connector modules
Single Channel SC connector modules
Dual Channel LC connector modules
Возможные CWDM опции:
Выбирайте из multiple SFP с CWDM, для обеспечения расширенного мультиплексирования сигналов по одному оптоволоконному соединению.
- Dual TX 1271/1291
- Dual TX 1311/1331
- Dual TX 1351/1371
- Dual TX 1391/1411
- Dual TX 1431/1451
- Dual TX 1471/1491
- Dual TX 1511/1531
- Dual TX 1551/1571
- Dual TX 1591/1611
Максимально гибкие настройки Audio
Аудио с раскладкой 5.1 и 7.1 увеличило количество аудиоканалов. Стандарт MADI обеспечивает удобный способ передачи огромного количества аудиоканалов по одному кабелю, что упрощает требования к кабелям для вещателей, ПТС и студий. FS-HDR поддерживает как входной, так и коаксиальный вход и выход MADI. Внутренняя матрица звука 277×208 позволяет вам маршрутизировать от 1 до 1 или 1 ко многим с полной маршрутизацией MADI, микшированием и всем звуком, поступающим из SDI, волоконно-оптических и AES-источников, для невероятного количества возможностей обработки звука в одном ящике.
Преобразование Closed Caption
FS-HDR поддерживает закрытые субтитры и конвертацию закрытых субтитров между форматами 2K/HD/SD и 4K/UltraHD, включая полное преобразование стандартов CEA-608 и CEA-708. FS-HDR может сохранять закрытые субтитры даже при преобразовании форматов, устраняя необходимость повторного ввода закрытых титров после преобразования.
Описание активного формата
Автоматически устанавливает информацию об активном формате в соответствии с преобразованным сигналом. Это означает, что информацию AFD не нужно прописывать в ручную после преобразования. Это предоставляет точную информацию для устройств, которые понимают AFD.
Удаленная настройка и контроль
FS-HDR готов к работе в сети и поддерживает мониторинг SNMP и веб-дистанционное управление. Единицы могут быть подключены к любой сети Ethernet через встроенный порт Ethernet 10/100 / 1000MB, позволяя управлять и конфигурировать несколько блоков FS из любого веб-браузера на подключенном компьютере. Конфигурации могут быть сохранены и применены к нескольким устройствам, обеспечивая согласованность и быструю настройку при больших установках.
Технические характеристики
|
Операции с HDR/WCG Colorfront Engine
|
|
|
Режимы работы
|
-
В четырехканальном режиме в разрешениях 2K, HD, or SD Video Processors
-
Одноканальный режим в разрешениях 4K, UltraHD, 2K, HD, or SD Video Processor
|
|
Поддерживаемые разрешения
|
-
(4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
-
(UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
-
(UltraHD) 3840×2160PsF 23.98, 24, 25, 29.97, 30
-
(2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
-
(HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
-
(HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
-
(HD) 1920×1080i 50, 59.94, 60
-
(HD) 1280×720p 50, 59.94, 60
-
(SD) 625i 50
-
(SD) 525i 59.94
-
YCbCr, 4:2:2, 10-bit
|
|
Цифровые видео входы
|
-
4 x 3G-SDI inputs, 4 x BNC
-
4 x 3G-SDI inputs, 4 x Fiber or HD-BNC (optional SFP modules)
-
SFP fiber modules, 3G-SDI, dual LC, single LC, or single SC, SMPTE-297
-
SFP fiber module, 12G/6G-SDI, dual LC, SMPTE-297
-
SFP coax module, 12G/6G-SDI, dual HD-BNC
-
12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
-
Single Link 12G/6G-SDI (with optional SFP module)
-
Quad Link 3G-SDI Level A or B-DL (4 x 3G), SMPTE-425-5
-
Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
-
Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425
-
Quad Link HD-SDI (4×1.5G)
-
Dual Link HD-SDI (2×1.5G), SMPTE-372
-
Single Link HD/SD
-
Quadrant (Square Division) or 2SI (Two Sample Interleave) 4K/UltraHD input pixel mapping
-
8 x 1 selector feeds video processor (s)
|
|
Цифровые видео выходы
|
-
4 X 3G-SDI outputs, 4 x BNC
-
4 x 3G-SDI outputs, 4 x fiber or HD-BNC (optional SFP modules)
-
SFP fiber modules, 3G-SDI, Dual LC, Dual LC CWDM, Single LC, or Single SC, SMPTE-297
-
SFP fiber module, 12G/6G-SDI, dual LC, SMPTE-297
-
SFP coax module, 12G/6G-SDI, dual HD-BNC
-
12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
-
Single Link 12G/6G-SDI (with optional SFP module)
-
Quad Link 3G-SDI Level A or B-DL (4 x 3G), SMPTE-425-5
-
Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
-
Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425
-
Quad Link HD-SDI (4×1.5G)
-
Dual Link HD-SDI (2×1.5G), SMPTE-372
-
Single Link HD/SD
-
Quadrant (Square Division) or 2SI (Two Sample Interleave) 4K/UltraHD output pixel mapping
|
|
Цифровые видео выходы (мониторинг)
|
-
1 x BNC, 1 x 3G-SDI output
-
1 x HDMI, 1 x HD output
-
Monitored Video Processor output (video and audio) is simultaneously output on both connectors
-
4K/UltraHD down-converted to 2K/HD
-
Crop control on HDMI output
|
|
Видеопроцессинг
|
-
Motion adaptive deinterlacer
-
Proc amp controls
-
Color corrector
-
Legalizer
-
Frame rate conversion/film cadence removal/insertion (3:2, 1:2, 2:1, 2:3)
-
Adjustable delay 0-6 frames with H and V timing controls in lines and pixels
-
Closed Captioning conversion (CEA-608/CEA-708)
-
AFD input detection, down-convert control, and output pass through or overwrite
-
Freeze (manual or on input signal loss) to black or last good frame
-
Matte generator for background fill
-
Video test generator
-
Nominal video delay HD/SD, 2 frames (LFR), 4 frames (HFR)
|
|
Функции транскодирования форматов
|
|
|
Скалирование (Scaling)
|
|
|
UP-Conversion
|
-
Поддержка 10-битного процессинга
-
Zoom 14:9: в результате 4:3-изображение будет увеличино до 14:9-изображения. Эффект накладывает Letterbox.
-
Zoom Letterbox: в результате изображание будет увеличино, что бы покрыть всю площадь экрана. Без черных полос.
-
Zoom Wide: применяется комбинация масштабирования и горизонтального растяжения для заполнения экрана 16: 9; эта настройка приведет к небольшому изменению соотношения сторон.
|
|
Down-Conversion
|
-
Аппаратная поддержка 10-битного процессинга
-
Анаморфотный режим: полноэкранный
-
Режим Letterbox: изображение будет уменьшено, сверху и снизу будет присутствовать Letterbox. Соотношение сторон изображение будет сохранено.
-
|
