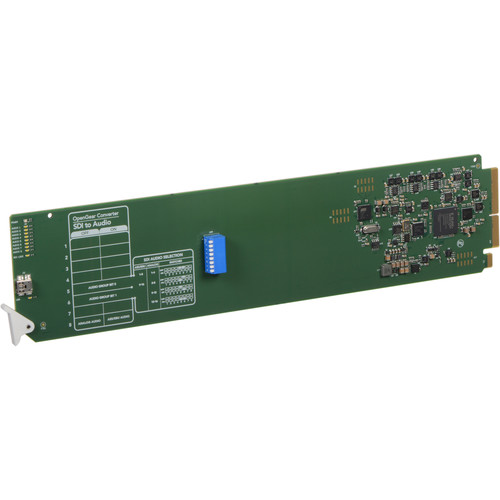

OpenGear Converter - SDI to Audio Позволяет выделять четыре канала аналогового или восемь каналов цифрового AES/EBU-звука из любого видеосигнала SDI. При подключении через SDI-интерфейс служит для вывода звука на микшеры, аналоговые вещательные деки, звуковые мониторы и другое аудиооборудование.
Преобразование по стандартам современной ТВ-индустрии
Модели Blackmagic OpenGear Converter созданы на основе передовых технологий и обеспечивают преобразование с вещательным качеством по доступной цене. Гибкость открытой платформы позволяет использовать централизованное сетевое управление и вести мониторинг с помощью приложения OpenGear DashBoard для Windows, Mac OS X и Linux.
Конвертеры с открытой архитектурой
Все модели линейки поддерживают платформу OpenGear, используемую вещательными компаниями для стоечных конвертеров и преобразования видеосигнала. Они совместимы с модулями OpenGear на 20 плат, которые занимают два места в стойке. Решения на основе подобной платформы выпускают многие производители, поэтому в одной конфигурации можно объединять устройства разных брендов. Платы допускают замену непосредственно во время работы, а Java-приложение DashBoard для Windows, Mac OS X и Linux обеспечивает сетевое управление и мониторинг.
Линейка из десяти моделей
В зависимости от потребностей студии можно выбрать плату для работы с аналоговым, HDMI-, оптическим или аудиосигналом, а также для синхронизации. Все модели снабжены многоскоростным интерфейсом 3G-SDI, который обеспечивает автоматический переход на любую разновидность SD и HD вплоть до 1080p/60. Аудиовходы AES/EBU выполняют преобразование частоты дискретизации, при этом звуковые разъемы могут переключаться между аналоговым сигналом и AES/EBU.
Высокое качество преобразования
Модели Blackmagic OpenGear Converter обеспечивают по-настоящему вещательное качество преобразования — благодаря низкому дрожанию SDI-сигнала они позволяют использовать длинные кабели и получать аналоговый материал со сверхмалым уровнем шума.
Многоскоростной интерфейс
3G-SDI Модели Blackmagic OpenGear Converter снабжены многоскоростным интерфейсом 3G-SDI, который обеспечивает автоматическое переключение между всеми разновидностями SD и HD вплоть до 1080p/60. Благодаря этому они полностью совместимы с любым SD- и HD-оборудованием.
Автоматическое переключение между SD и HD
Конвертеры линейки OpenGear обеспечивают мгновенное переключение между любыми разновидностями SD и HD при изменении формата на входе. Они поддерживают широкий диапазон существующих, а после обновления через порт USB — самых последних стандартов.
Резервный вход SDI
Модели SDI to Analog и SDI to Audio снабжены резервным SDI-входом, который предназначен для дублирования при работе в прямом эфире. Если подключить к нему еще один кабель, Blackmagic OpenGear Converter автоматически активирует вспомогательный вход при потере SDI-сигнала на основном. Также предусмотрен сквозной SDI-выход, позволяющий использовать дополнительное оборудование. При извлечении большого количества аудиоканалов можно объединить несколько конвертеров в единую цепь
.
Встроенный цифровой AES/EBU- или аналоговый звук
Blackmagic OpenGear Converter поддерживает 24-битное аналоговое и цифровое AES/EBU-аудио. Чтобы выбрать один из двух типов звука, можно использовать мини-переключатели или приложение DashBoard для удаленного сетевого управления. Кроме того, конвертеры совместимы со стандартными двух- и четырехканальными аудиомодулями, что позволяет создавать конфигурацию с другой техникой на платформе OpenGear.
Понижающая конверсия на аппаратном уровне
При использовании аналогового SD-оборудования предыдущего поколения совместно с современной SDI-техникой настройки сигнала иногда приходится устанавливать вручную. Blackmagic OpenGear Converter SDI to Analog выполняет понижающую конверсию на аппаратном уровне и в соответствии с форматом входящего SDI-сигнала выводит аналоговое SD-видео как letterbox, anamorphic 16:9 или center cut 4:3.
Удобное управление Конвертеры OpenGear исключительно просты в эксплуатации, а благодаря интерфейсу 3G-SDI они имеют полную совместимость с любым SD- и HD-оборудованием. Настройка устройства осуществляется тремя разными способами — с помощью мини-переключателей, программного приложения DashBoard или Converter Utility через порт USB.
| Разъемы |
| Видеовход SDI |
Переключение между стандартами SD, HD и 3G-SDI (Level B) |
| Видеовыход SDI |
Автоматический подбор SD, HD и 3G-SDI в соответствии с сигналом на видеовходе |
| Аналоговый звук |

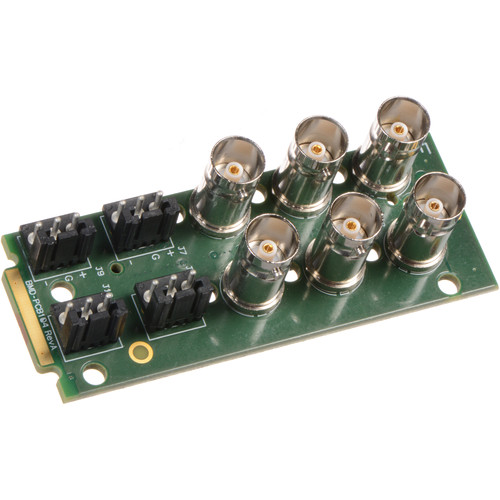

Четыре канала балансного цифрового звука через стандартные гнездовые 3-контактные разъемы openGear™ |
| Цифровой звук AES/EBU |
Восемь каналов балансного цифрового звука через стандартные гнездовые 3-контактные разъемы openGear™ |
| Резервный SDI-вход |
Автоматическое переключение при потере SDI-сигнала |
| Скорость передачи данных |
Автоматическое определение SD, HD и 3G-SDI (Level B) на входе |
| Настройка и обновление |
Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с) |
| Регенерация сигнала |
Да |
| Стандарты и форматы |
| Форматы SD |
525i/59,94 NTSC; 625i/50 PAL |
| Форматы HD |
720p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60 |
| Форматы 2K |
1080p/29,98/24/25
1080PsF/23,98/24/25 |
| Интерфейс SDI |
В соответствии со стандартами SMPTE 292M, SMPTE 259M, SMPTE 296M, ITU-R BT.656 и ITU-R BT.601 |
| Скорость SDI-видеопотока |
Видеоинтерфейс SDI позволяет переключаться между стандартным и высоким разрешениями |
| Частота выборки SDI-изображения |
4:2:2 |
| Дискретизация SDI-звука |
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит) |
| Цветовое разрешение SDI |
4:2:2 |
| Цветовое пространство SDI |
YUV |
| Автоматическое переключение SDI |
Автоматическое переключение между стандартами SD-SDI, HD-SDI и 3 Гбит/c-SDI |
| Форматы SDI |
525i/59,94 NTSC; 625i/50 PAL
720p/50/59,94/60
1080PsF/23,98/24/25
1080i/50/59,94/60 |
| Программное обеспечение |
| Программное управление |
Обновление ПО для Mac OS X™ и Windows™ через порт USB |
| Обновление внутреннего ПО |
Через приложение для обновления ПО |
| Операционные системы |
macOS 10.12 Sierra, macOS High Sierra 10.13 или более поздняя версия
Windows 8.1 или Windows 10 |
| Управление настройками |
Через приложение OpenGear DashBoard для удаленного сетевого управления, с помощью мини-переключателей или порта USB |
| Физические размеры |
327х77 мм |
| Вес |
120 гр |
| Условия эксплуатации |
| Рабочая температура |
от 0° до 40° C |
| Температура хранения |
от -20° до 45° C |
| Относительная влажность |
от 0% до 90% (без конденсации) |
Комплект поставки
OpenGear Converter SDI to Audio
