Glidecam Gold Sled

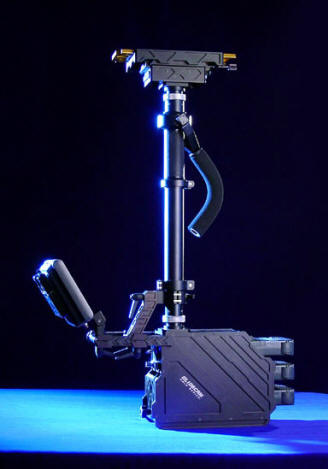

Платформа Glidecam Gold Sled™ подходит для любых видео- или кинокамер весом от 6 до 18 кг. Gold Sled объединяет в себе сложнейшие передовые инженерные разработки, выполнена с прецизионной точностью, что делает ее одновременно легкой и прочной. Дизайн Glidecam Gold Sled™ , Glidecam Gold Arm и Glidecam Gold Vest выдержан в едином ключе. Тем частям Glidecam Gold Sled, которые должны быть черными, прочное черное покрытие придано анодированием.  Gold Series sled имеет возможность крепления внешнего ЖК-монитора, с экраном хорошо различимым даже при дневном свете. Мониторы можно заказать отдельно.

Верх

Благодаря  используемому в узле юстировки покрытию “Тефлон”, площадка для крепления камеры движется взад-вперед и из стороны в сторону с  минимальным трением и прецизионной точностью. Платформа для крепления камеры имеет салазки в стиле "ласточкин хвост" и эргономичную ручку. Это обеспечивает точную настройку  и позволяет быстро балансировать камеру горизонтально вперед/назад. На задней панели платформы расположены: 3-контактный разъём “Lemo”, исполнения 1B303, с возможностью переключения 12/24 вольт, BNC разъем – вход видео, и  2-контактный разъём “Lemo”, исполнения 1B302, с 12 вольт на выходе. На передней панели расположены:  2-контактный разъём “Lemo”, исполнения 1B302, с 12 вольт на выходе, два 4-контактных  разъёма “Lemo”, исполнения OB304, с видео/питание на выходе и один 4-контактный видео/питание вход “Lemo”, исполнения OB304. В узел также встроен усилитель специальной разработки, который обеспечивает распределение видеосигнала без помех.

ШАРНИР

Для управления Gold Sled служит ручка с прецизионным шарниром “Gimbal”, которая обеспечивает работу оператора без применения инструментов. Основу механизма ручки представляет хомут-коромысло, при повороте оси которой, происходит фиксация положения устройства.  Соединение сделано в высшей степени качественно, включает в себя 4 подшипника внутри ручки, по два с каждой стороны. Это удваивает тягу самоцентрирующегося  зажима, а отклонение от центральной оси  составляет не более, чем 5 микрон. Все части шарнира выполнены с допуском в 12 микрон и имеют прочное  анодированное покрытие.  Жесткая накатка,  нанесённая на поверхность, заметно повышает качество фиксации.  Ручка из пенного материала одевается поверх насечки и легко меняется.

СТОЙКА

С телескопической штангой платформы Gold Sled также можно работать без инструментов. Оба конца стойки (верхний и нижний) имеют соединение типа “Байонет” - защёлку с поворотом оси на 90°. Это позволяет быстро устанавливать и снимать как площадку для камеры, так и нижнюю площадку для монитора, аккумуляторов и балансиров. На центральной стойке в зажиме предусмотрен специальный выравнивающий штифт, как часть решения “без инструментов”. Он помогает сохранить параллельность оси верхней и нижней площадок, при изменении размера стойки.  Внутри штанги проложены экранированные провода с выходом на 8-контактные разъёмы “Lemo” с обеих сторон для быстрого разъединения.

Площадка NP-1

Нижняя площадка для крепления  батарей  принимает до трех аккумуляторов типа NP-1. Они обеспечивают напряжение 12 вольт для питания монитора, а также переключаемые 12 или 24 вольта для питания видеокамеры или пленочных камер. На базе расположены: один BNC выход видео, один переключатель 12/24 вольт, два 4-контактных  разъёма “Lemo”, исполнения OB304,  video/12v  выходы и три предохранителя. Монтажный кронштейн для монитора может поворачиваться на 180 градусов, он будет виден из любого положения.

Площадка для аккумуляторов Anton Bauer фирмы ProFormer

Площадка для аккумуляторов Anton Bauer фирмы Hytron

Площадка ANTON BAUER

Нижняя площадка для крепления  батарей принимает до трех аккумуляторов типа Anton Bauer Gold Mount. Они обеспечивают напряжение 12 вольт для питания монитора, а также переключаемые 12 или 24 вольта для питания видеокамеры или пленочных камер. На базе расположены: один BNC выход видео, один переключатель 12/24 вольт, два 4-контактных  разъёма “Lemo”, исполнения OB304,  video/12v  выходы и три предохранителя. Монтажный кронштейн для монитора может поворачиваться на 180 градусов, он будет виден в любом положении.
