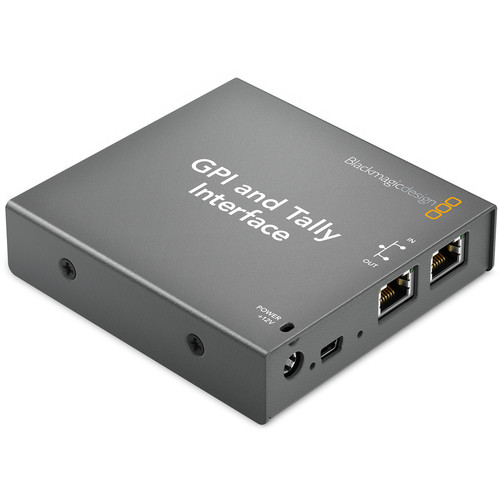

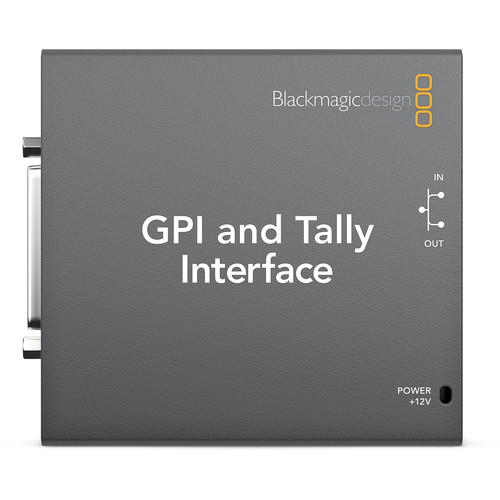

Blackmagic GPI and Tally Interface

GPI and Tally Interface позволяет использовать функцию индикации состояния при работе с видеомикшером ATEM. При помощи восьми выходов tally можно направлять сигнал на камеры, оборудование воспроизведения и мониторы, чтобы вся съемочная группа знала, какое изображение передается в эфир. GPI and Tally Interface подключается к эфирному видеомикшеру ATEM через порт Ethernet и допускает создание конфигурации из нескольких устройств.



Разъемы

Замыкание контакта

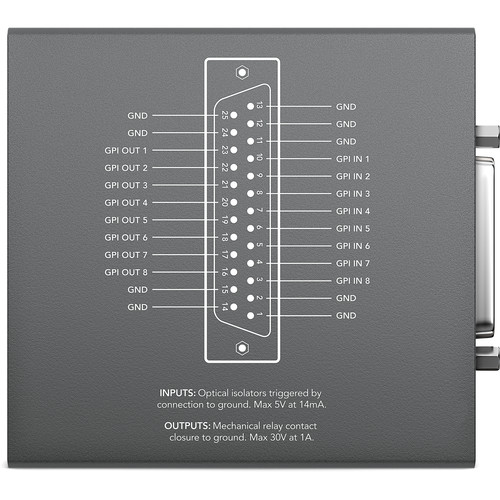

25-контактный разъем типа D (по восемь оптоизолированных входов и релейных выходов)

Подключение к компьютеру

Через скоростной интерфейс USB 2.0 для настройки и обновления ПО

Входы

Оптопары, срабатывающие при замыкании на землю. Максимум 5 В при 14 мА.

Выходы

Механические реле с замыканием на землю. Максимум 30 В при 1 мА.

Ethernet

По стандарту 10/100 BaseT со сквозным выходом для подключения к другому оборудованию с портом Ethernet

Программное обеспечение

ПО в комплекте

Настройка с помощью ATEM Switcher Utility

Обновление внутреннего ПО

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Операционные системы

Mac 10.14 Mojave,
Mac 10.15 Catalina или более поздняя версия

Windows 8.1 и 10

Питание

Блок питания

Блок 12 В с международными адаптерами для работы в любой стране мира

Физические размеры

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 60° С

Относительная влажность

до 95%

Комплект поставки

GPI and Tally Interface

Блок питания
