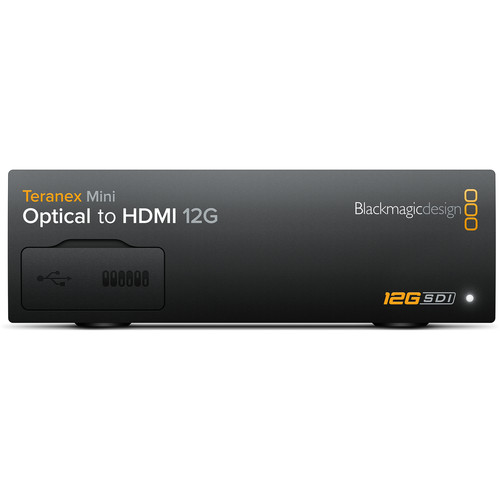

Конверторы видеосигналов Blackmagic Teranex Mini Optical to HDMI 12G

Teranex Mini Optical to HDMI 12G Выполняет преобразование сигналов, поступающих на SDI- и оптический интерфейсы, в HDMI-видео. Чтобы получать изображение вместе со встроенным звуком с удаленного оборудования, достаточно установить модуль по стандарту SMPTE с поддержкой 3G-, 6G- или 12G-SDI. Предусмотрены профессиональные разъемы 12G-SDI и XLR, понижающая конверсия для просмотра материала из Ultra HD-источников на HD-мониторах и порт Ethernet для удаленного управления. SFP-модуль приобретается отдельно, поэтому его можно подобрать для работы с 3G-SDI, 6G-SDI или 12G-SDI. Дополнительная панель Smart Panel позволяет выбирать настройки конвертера с помощью кнопок и вести мониторинг на ЖК‑дисплее.

Модели на выбор

Новейшее решение Teranex Mini

Последнее поколение на основе современных технологий

Teranex Mini — новое поколение конвертеров с интерфейсом 12G-SDI и поддержкой всех разновидностей SD, HD и Ultra HD вплоть до 2160p60. Модели этой линейки оснащены встроенным блоком питания переменного тока, аналоговыми XLR- и цифровыми AES/EBU-аудиоразъемами профессионального класса, а также портом Ethernet для удаленного контроля и поддержки PoE. Съемная передняя панель с цветным дисплеем и органами управления позволяет вести мониторинг видео и быстро изменять настройки. Полностью сохранив широкий функционал традиционных мини-конвертеров, Teranex Mini дает еще больше возможностей преобразования!

Работа в любых условиях

Самые универсальные конвертеры

Все новые конвертеры Teranex Mini позволяют еще быстрее создавать нужную конфигурацию оборудования. Они идеально подходят для вещательных студий и размещения в стойке, а дополнительная передняя панель обеспечивает вывод видео на дисплей. Кроме того, предусмотрено управление по сети Ethernet. За счет компактных размеров конвертеры удобны при работе в мобильных условиях, а благодаря наличию профессиональных XLR-разъемов они допускают подключение к звуковым пультам и другой технике. Их можно использовать даже во время монтажа и цветоустановки, если изображение нужно вывести на большие экраны и проекторы.

Полностью переработанная линейка

Первый мини-конвертер, который не нужно прятать

Модели Teranex Mini настолько малы, что их можно размещать в любых местах: в кабельных каналах, за оборудованием и телевизионными панелями. Благодаря миниатюрной конструкции они допускают установку как на рабочем столе, так и в стойках с другой вещательной техникой. В отличие от традиционных мини-конвертеров, в последнем поколении предусмотрены XLR-аудиоразъемы профессионального уровня и порт Ethernet для управления в удаленном режиме. Мини-переключатели позволяют мгновенно изменять настройки, а при работе над ответственными проектами дополнительная передняя панель поможет контролировать процесс преобразования.

Возможность размещения в стойке

Первые в мире конвертеры с поддержкой 12G-SDI

Стоечные конвертеры на основе плат являются дорогим решением и не позволяют обрабатывать сигналы, передаваемые по интерфейсу 12G-SDI. Для размещения Teranex Mini подойдет как стойка с оборудованием, так и любое другое место. Все модели оснащены блоком питания переменного тока и портом Ethernet, а значит, полностью защищены от сбоев системы энергоснабжения. По сравнению с устройствами на платах они обеспечивают изменение настроек с передней панели, мониторинг преобразуемого в текущий момент видео и допускают управление в удаленном режиме по сети Ethernet. Благодаря миниатюрным размерам их можно установить рядом с другой техникой и даже в мобильном кейсе.

Передовая технология 12G-SDI

Сверхскоростная передача SD-, HD- и Ultra HD-сигналов через 12G-SDI-интерфейс

Конвертеры Teranex Mini оснащены разъемами 12G-SDI, которые передают данные в восемь раз быстрее по сравнению с HD-SDI. Интерфейс 12G-SDI является многоскоростным и после автоматического определения разновидности SD, HD или Ultra HD мгновенно переключается на нужный формат, позволяя использовать любое имеющееся SD- и HD-оборудование. Для работы с Ultra HD вплоть до 2160p60 требуется всего один BNC-кабель, что дает возможность выполнять преобразование материалов в сверхчетком разрешении с высокой частотой кадров.

Продуманный дизайн

Быстрая обработка 12G-SDI на любых проектах

В Teranex Mini используется инновационное перекрестное охлаждение, которое обеспечивает безупречную работу даже при размещении в стойке. Благодаря внутренней системе теплоотвода достигается постоянная циркуляция воздуха, а уровень шума остается минимальным. Если температура внутри корпуса станет слишком высокой, на переднюю панель и программную утилиту мгновенно выводится соответствующее предупреждение. Когда в стойке находится несколько конвертеров Teranex Mini, воздух циркулирует в каждом из них, что способствует охлаждению находящихся рядом устройств.

Teranex Mini Smart Panel

Мониторинг видео на конвертере

Teranex Mini допускает оснащение панелью управления Smart Panel, позволяющей контролировать все выполняемые действия. Видео, обработку которого выполняет конвертер, отображается на ЖК-дисплее, а с помощью кнопок и удобного экранного меню можно быстро изменять и сохранять настройки. Teranex Mini Smart Panel будет незаменимым помощником в мобильных условиях и на съемочной площадке, а также при размещении в стойке нескольких устройств, когда нужно просматривать преобразуемый материал.

Разъемы вещательного класса

XLR, порт Ethernet и вход переменного тока по стандартам МЭК

В конвертерах Teranex Mini используются профессиональные интерфейсы вещательного класса, в том числе аудиоразъемы XLR и высокоскоростные BNC-разъемы со сверхширокой полосой пропускания для работы с 12G-SDI. Во всех моделях есть встроенный блок питания переменного тока с диапазоном напряжения 90-240 В и вход для силового кабеля по стандарту МЭК. Также предусмотрен порт Ethernet, который обеспечивает управление в удаленном режиме и подачу энергии при подключении через Ethernet-коммутатор.

Цифровой и аналоговый звук

Аудио профессионального уровня

Разъемы XLR допускают переключение между балансным аналоговым и цифровым AES/EBU-звуком, что позволяет использовать любое профессиональное оборудование. Благодаря этому при работе с цифровой аудиодорожкой ее качество будет оставаться неизменно высоким. Конвертеры можно объединять в одну SDI-конфигурацию со звуковыми пультами, процессорами эффектов, компрессорами, ограничителями и другой техникой. Teranex Mini обеспечивает исключительно низкий порог шума ниже -115 dBFS, поэтому даже фоновые помехи аналоговой техники будут практически не слышны.

Модели с оптическим интерфейсом

Оптоволоконная инфраструктура вещательной студии

Оптический интерфейс становится все более популярным благодаря возможности передавать сигнал на большое расстояние даже при работе с 12G-SDI. Инфраструктура на основе оптоволокна проста в обслуживании и широко используется при создании компьютерных сетей. Каждая из моделей Teranex Mini предлагается в исполнении с оптическим интерфейсом. Это позволяет использовать HDMI-, аналоговую видео- и аудиотехнику, а наличие интерфейса 12G-SDI обеспечивает совместимость с традиционным оборудованием через BNC-разъемы.

Локальное и дистанционное управление

Простой и удобный контроль

Teranex Mini, как и Mini Converter, имеет мини-переключатели и схему для быстрого изменения настроек. При установке дополнительной панели Smart Panel для контроля используются кнопки и простые экранные меню. Если в студии имеется множество конвертеров, с ними можно работать по сети Ethernet с помощью приложения Converter Utility для платформ Mac и Windows.

Высочайшее качество записи

Запатентованная технология обработки изображения

Teranex Mini использует технологию Teranex, что делает этот конвертер идеальным решением для телевещательных компаний и профессиональных студий постпроизводства. Благодаря низкому дрожанию и повторной синхронизации SDI-сигнала изображение будет оставаться качественным даже при передаче на большое расстояние. За счет поддержки 12G-SD можно дополнительно увеличить длину кабеля, если использовать 6G-SDI, 3G-SDI и HD-SDI. Обработка 12-битного видео обеспечивает малый уровень помех во время преобразования из цифрового формата в аналоговый, при этом Teranex Mini автоматически выполняет понижающую конверсию Ultra HD-сигнала.

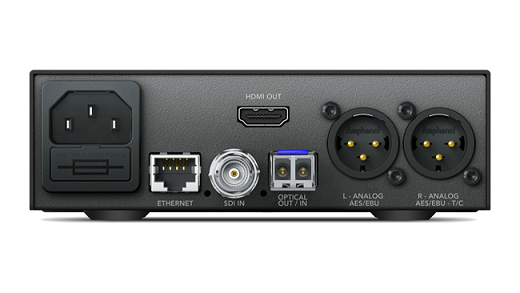

Разъемы

Видеовход SDI

1 x 12G-SDI с автоматическим переключением между SD, HD, 2K и 4K

Оптический интерфейс (дополнительно)

Дополнительный SFP-модуль с разъемом LC для подключения одномодового кабеля 1310 нм и работы с 3G, 6G или 12G-SDI

Оптический видеовход

1 x 12G-SDI с автоматическим переключением между SD, HD, 2K и 4K

Сквозной оптический порт для видео

Один сквозной выход 12G-SDI

Видеовыходы HDMI

Один разъем HDMI 2.0 типа А с поддержкой 2160p/60

Вывод аналогового звука

Два канала балансного аналогового звука через разъемы XLR. Правый разъем XLR допускает вывод тайм-кода.

Вывод цифрового звука

Четыре канала балансного цифрового звука через разъемы XLR, сопротивление 110 Ом. Правый разъем XLR допускает вывод тайм-кода.

Поддержка встроенного звука

Восемь каналов

Скорость передачи данных

Автоматическое определение стандартов SD, HD и 12G-SDI

Настройка и обновление

Через USB и Ethernet

Регенерация сигнала

Да

Ввод через оптический интерфейс

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25

Форматы 2K

2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI
2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI

Форматы Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

Форматы 4K

4K DCI 23,98p; 4K DCI 24p; 4K DCI 25p

Интерфейс SDI

SMPTE 259M; SMPTE 292M; SMPTE 296M; SMPTE 372M; SMPTE 424M; SMPTE 425M level A и level B; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1 и SMPTE 2082‑10

Скорость SDI-видеопотока

Видеоинтерфейс SDI позволяет переключаться между SD, HD 3G-SDI (Level A и Level B), 6G-SDI и 12G-SDI

Частота выборки SDI-изображения

4:2:2 и 4:4:4

Дискретизация SDI-звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовое разрешение SDI

4:2:2 и 4:4:4

Цветовое пространство SDI

YUV и RGB

Вывод через HDMI

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25

Форматы Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

Форматы 4K

4K DCI 23,98p; 4K DCI 24p; 4K DCI 25p

Цветовое пространство HDMI

REC 601, REC 709

Цветовое разрешение HDMI

YUV 4:2:2 и RGB 4:4:4 (HD, 2K и 4K)

Программное обеспечение

Программное управление

Обновление ПО для Mac™ и Windows™ через порт USB или по сети Ethernet

Обновление внутреннего ПО

Через приложение для обновления ПО

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Управление настройками

Основное управление настройками

Мини-переключатели, USB и Ethernet с помощью бесплатной программной утилиты

Управление с передней панели (дополнительно)

Съемная панель Smart Panel с ЖК-дисплеем, поворотной ручкой и шестью кнопками

Питание

Блок питания

Один встроенный универсальный блок питания переменного тока с гнездом IEC C14. Требуется кабель IEC. Вход 100-240 В переменного тока.

Питание через порт Ethernet

Возможность подключения через порт 48 В постоянного тока (PoE+)

Потребляемая мощность

16 Вт

Диапазон рабочего напряжения

100–240 В переменного тока

Физические размеры

Условия эксплуатации

Рабочая температура:

от 0° до 40° C

Температура хранения:

от -20° до 60° C

Относительная влажность:

от 0% до 90% (без конденсации)

Комплект поставки

Teranex Mini Optical to HDMI 12G

Приветственный пакет с QR-кодом для загрузки ПО
