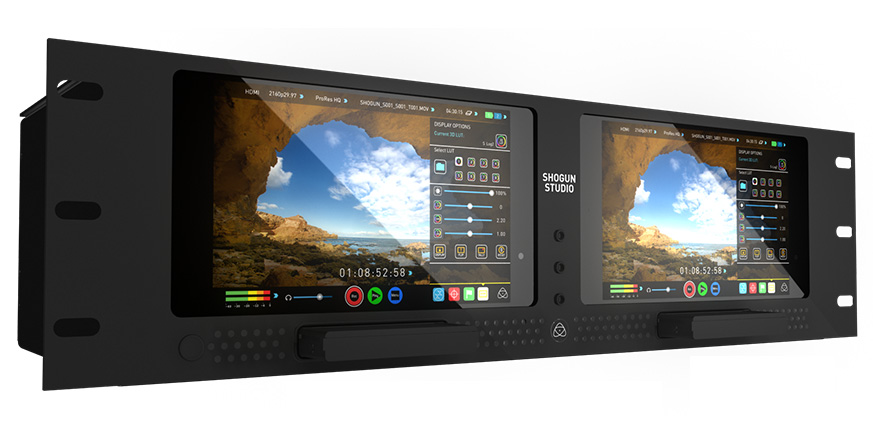

Видеорекордеры Рэковая сборка из двух мониторов-рекордеров Atomos Shogun Studio 2

Общие характеристики

Размеры

• 447×152×251 мм (без монтажных креплений)
• 490×152×251 мм (с монтажными креплениями)

Форм-фактор

• 3RU

Вес

• 5 кг

Охлаждение

• Теплоотвод особой конструкции и сверхтихие вентиляторы

Конструкция

• Стальной корпус

Дисплей

Диагональ

• Два дисплея с диагональю 7,1″ каждый

Разрешение дисплеев

• 1920×1200 пикселей

Соотношение сторон

• 16:9 native

PPI (пикселей на квадратный дюйм)

• 320

Цветовое пространство дисплея

• Rec.709 HDTV

Поддержка LUT

• 3D LUT (.cube file format)

Технологии

• SuperAtom IPS дисплей (capacitive touch),
  калибровка до Rec.709 с опцимональным юнитом X-Rite

Инструменты видеоанализа

• Luma waveform, RGB parade, Vectorscope, Vectorscope zoom

Калибровка

• Калибровка до Rec.709 с опцимональным юнитом X-Rite

HDR

AtomHDR

• Да

Поддерживаемые Log-форматы

• Sony SLog2 / SLog3, Canon CLog / CLog2
• Arri Log C, Panasonic Vlog
• JVC JLog
• Red LogFilm
• FujiFilm Flog

Поддерживаемые Gamuts

• Sony SGamut / SGamut3 / SGamut3. cine
• Canon Cinema / BT2020 / DCI P3 / DCI P3+
• Panasonic V Gamut
• Arri Alexa Wide Gamut

Глубина цвета

• 8-бит

Яркость

• 3000 nit

PQ in/out
In = Post Out = Monitor

• Да/ Да

Видеовход/ Сквозной выход

HDMI

• 1 x HDMI (1.4b) на канал

SDI

• 1 x 4K-SDI 12G/6G или HD-SDI 3G/1.5G на канал

Сигнал

• Некомпрессированный настоящий 10-бит или 8 бит 422
  (в зависимости от камеры)

Видеовыход (Воспроизведение)

HDMI

• 1 x HDMI (1.4b) на канал

SDI

• 1 x 4K-SDI 12G/6G или HD-SDI 3G/1.5G на канал

Сигнал

• Некомпрессированный настоящий 10-бит
  или 8 бит 422 (в зависимости от камеры)

Поддерживаемые кодеки и частоты кадров (запись и воспроизведение)

Raw в ProRes / DNxHR

• Поддерживаемые Raw-камеры
  (Sony FS5/FS7/FS700, Canon C300MKII, C500)
• Кодеки
  Apple ProRes HQ, 422,
  LTAVID DNxHR HQX. HQ, SQ, LB
• Частоты кадров
  4K DCI / 4K UHD; 24/25/30B
  2K / 1080p; 24/SF24/25/SF25/30/SF30

Видео в ProRes / DNxHR

• Codecs
  Apple ProRes HQ, 422, LT
  AVID DNxHR HQX. HQ, SQ, LB
• Frame rates
  4K DCI / 4K UHD; 24/25/30
  2K*** / 1080p; 24/SF24/25/SF25/30/SF30/50/60/100/120
  1080i; 50/60i
  720p; 50/60p

Встроенный процессинг

HDMI

• 24/25/30pSF > 24/25/30p (2:2 pulldown)
• 60i > 24p (3:2 pulldown)

SDI

• Да, всегда включен

Аналоговый звук

• На HDMI/SDI сквозной выход (Rec & Playout)

Звук In/ Out (48kHz PCM Audio)

HDMI

• 2 или 8 каналов 24-бит, в зависимости от камеры

SDI

• 12 каналов 48kHz 24-бит

Аналоговый звук

• 2x XLR in & 2x XLR out на каждый канал записи
• Mic или линейный с фантомным питанием 48V

Обработка

• Усиление мощности на линейном выходе и под наушники

Максимальное качество звука

• 24-бит, 48kHz

Задержка звука

• Настраиваемое от +1 до 99 кадров

Удаленное управление

HDMI

• Auto HDMI Trigger
• Поддерживаемые протоколы — Canon, Sony, Atomos Open Standard

SDI

• Trigger SDI в зависимости от модели камеры

RS 422

• RS422 machine control

AMP

• через Ethernet RJ45 10/100

Serial

• Калибровка (фронт)

Таймкод

HDMI

• Вложенный таймкод камеры или видеоустройства

SDI

• Вложенный таймкод камеры или видеоустройства

LTC In

• Да (LTC сквозной)

Genlock In

• Да (Genlock сквозной)

Воспроизведение

Плейлист

• Да (по порядку или в обратном порядке)
  для выбранных, избранных или всех клипов

Опции воспроизведения

• Loop in & out

Запись

Двухканальная

• Запись 4K мастер копии и одновременно прокси в HD.
  Запись одной съемки в двух кодеках ProRes и DNxHR.
  Независимая двухканальная запись

Бесперебойная запись

• Одноканальная запись 4K/HD автоматически
  переключается между носителями при заполнении одного из них

Pre-roll

• Да (HD 8с, 4K 2с)

Теги метаданных

• Да, досутпно до 10 тегов

Кастомный таймлапс

• Да

Питание

Рабочее питание (включая SSD)

• 20 — 60W

Резервный источник питания

• Да

DC-out

• Нет

Медианосители и материал

Слоты под SSD

• 2 (1 на канал записи)

Разъем под SSD

• SATA

Поддерживаемые носители (https://www.atomos.com/drives)

• 4K / HD (50/60/120p*)
  SSD 2.5″, HDD (7,200 до 1080p60)
• HD
  SSD 2.5″, HDD (5,400 до 1080p30)

Master caddy кейс

• Master Caddy II (в комплекте)
  75×105×12 мм

Master caddy dock

• 2.5″ SATA to USB 2.0/3.0

Поддерживаемые приложения

• FCPX/FCP7+
• Media Composer 5.0+
• Premiere 5.5+
• EDIUS 6.0+
• Vegas Pro 10+
• Lightworks
• Autodesk Smoke 2015

Поддержка XML

• FCPX XML нативная, FCP7 поддержка с преобразованием
  (совместим с Adobe)

Аксессуары в комплекте

• Shogun Studio 2, 2x рэковые крепления с винтами, 5x Master II Caddy,
  4x прорезиненные ножки2x большие прорезиненные ножки,
  2x IEC силовые шнуры, 1x ткань для протирки экрана

Дополнительные аксессуары

• Master Caddy II x 5, X-Rite calibration

Гарантия

• 12 месяцев
