ROLAND V-1200HDR видео микшер

Гибридное устройство с 2 M/E режимами. Свитчер и процессор для работы живьем.

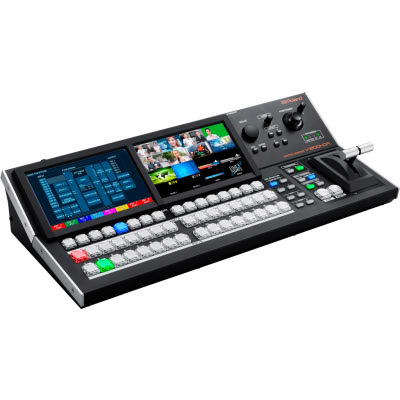

Управление всеми передовыми функциональными возможностями вашего микшера V-1200HD  с опциональной консолью управления Roland V-1200HDR. Консоль V-1200HDR обеспечивает профессиональный управление для Roland V-1200HD.  В наличии у Roland V-1200HDR два ЖК сенсорные дисплея для контроля и управления, большая ручка T-bar для эффектов и переходов, настройка и использование различных эффектов при микшировании, HDMI видео выходы, и многое другое.

ОписаниеROLAND V-1200HDR видео микшер

• два 7" сенсорных ЖК-дисплея
• ручка управление переходами T-bar
• 16 настраиваемых Cross-Point
• HDMI видео выходы
• Резервные Входы Питания

Hybrid Engine2 M/Eсвитчер и процессор для вещания и проведения живых мероприятий.

Roland V-1200HD мультиформатный видеомикшер с функциейHybrid Engine2 M/E, с технологией 4:2:2/4:4:4 Hybrid Engine сочетает в себе возможности свитчера для ведения телевизионных передач и презентационного микшера. Функция M/E может быть подобрана из 1 M/E, 1.5 M/E и 2 M/E в зависимости от того какую задачу вы сейчас решаете. Входы: 10 входов 3G-SDI и 4 HDMI и выходы: 6 выходов 3G-SDI и 2 HDMI. Скалеры на 3 HDMI входах и 4 HDMI выходах поддерживают SD, HD и VESA разрешения. Управление происходит с помощью пульта управления V-1200HDR или бесплатной скачиваемой программы Remote Control Software (RCS). Видео входы и мощный встроенный 16-и канальный аудио микшер может быть расширен с помощью видео-аудио карт расширения XI-Series. Интуитивно понятный пользовательский интерфейс с назначаемыми cross-points и скрин неймами обеспечивающие максимальную гибкость для живого продакшена и трансляций.

2 M/E режим

Обеспечивает стандартный 2 M/E режим эксплуатации. Два keyers могут быть использованы с каждым M/E. Приоритет keyers может быть назначен и изменен. Видеосигнал может быть записан не только для M/E 1 и M/E 2, но и наоборот для M/E 2 и M/E 1. Каждый из двух M/E могут поступать на выход с самостоятельными разрешениями для приложений, позволяющих одновременную передачу субтитров на двух языках.

1.5 M/E режим

Это высокопроизводительная рабочая система, способная использовать PGM/PST в финальных сценах в дополнение к 1 M/E. Все четыре keyers могут быть использованы в 1 M/E. Вы можете свободно изменять приоритет каждого keyer и даже копировать каждый keyer. Этот режим позволяет смешивать сложные операции, такие как источники видео сигнала плюс 4 слоя функций композиции и перехода с другим единственным источником видео.

1 M/E режим

Это простая операционная система с использованием 1 M/E + 4 keys. В дополнение к использованию PGM/PST на основной линии вы можете использовать две шины AUX. Этот режим позволяет дискретным видео-каналам переключаться и направлять на дополнительные выходы, что делает на V-1200HD идеальным исходным свитчером, как для вещания, так и для живого исполнения.

4К микшерный режим (в будущих обновлениях)

Он работает в качестве переключателя маршрутизации 4K/60p путем объединения четырех входов или выходов SDI для получения одного источника 4K. Установка карты расширения XI-SDI SDI позволяет 4K маршрутизацию до трех входов и двух выходов.
* 4K HDMI вход / выход не поддерживается.
* М / E и keyers не могут быть использованы.

4:4:4 Мультиформатный процессор

2 scalers между 4:2:2 engine и 4:4:4 engine и 2 scalers между 3 и 4 входами HDMI и 4:4:4 engine.
Это позволяет коммутировать self key composition и matrix output. При использовании HDMI управления входами и выходами, вся обработка осуществляется с помощью 4:4:4 10-бит, который поддерживает RGB и компьютерные сигналы.

Обработка

Инновационная и гибкая система, разработанная, чтобы легко реализовать свой творческий потенциал.

Операции ROLAND V-1200HDR видео микшер

Специальный пульт управления V-1200HDR обеспечивает быструю и точную работу.
Два сенсорных монитора обеспечивают быстрое и точное управление. Все функциональные возможности, необходимые для работы на самом высоком уровне, в компактном размере.

Техническое обеспечение

Поддержка мультиформатности для различных входов и выходов. Два слота расширения предусмотрены для еще большей совместимости.

Приложения

Гибкая работа и функциональность поддерживает широкий спектр разнообразных приложений для живых выступлений.

Трансляции

Широкий выбор видео эффектов повышает broadcast studio productions. Композиция свободно выбираемой очередности может быть выполнена с помощью 4 scaler-equipped keyers. Система имеет Chroma Key высокого разрешения и так же External Key - функции необходимые при создании заголовка композиций. В дополнение к PGM и PVW выходам, две шины AUX могут использоваться на выходах (в режиме 1M/E).

Онлайн вещание

Несколько вариантов режима M/E позволяют выбрать из широкого спектра возможностей при работе с видео в одном микшере. Roland V-1200HD идеально подходит в качестве основного свитчера для концертной записи и так же для живого выступления. Через различные мультиформатные функции, даже большое количество источников могут быть проверены очень быстро. M/E конфигурация может быть изменена по вашему желанию, что бы вам было комфортно работать. Возможность управления 4 удаленными камерами, обеспечивает возможность делать шоу даже с небольшим количеством телеоператоров.


Живые мероприятия

Roland V-1200HD оснащен HDMI входом/выходом с мультиформатной поддержкой. Свободное микширование компьютерных и видео источников и выходов с большим диапазоном дисплеев и оборудования. Наряду с десятью SD/HD-SDI входами V-1200HD имеет еще и 4 HDMI входа. Roland V-1200HD так же оснащен шестью SD/HD-SDI и двумя HDMI выходами. Среди них два HDMI входа/выхода обеспечивают мультиформатную поддрежку. Сигнал  от компьютерных источников с различными разрешениями и частотой кадров, поддерживается без необходимости форматирования. Сигнал передается непосредственно 4:4:4, и поэтому он может быть на выходе, без изменений, и с высоким разрешением. Более того, с помощью карты расширения XI с встроенным масштабированием, появляется возможность микширования цифровых и аналоговых входов и выходов.

Оборудование концертного зала

Одновременная поддержка и обработка единовременно подключенных различных аудио и видео форматов. Полнофункциональная маршрутизация практически облегчает преобразование и распределение большого количества видео источников в различных форматах.Видеомикшер Roland V-1200HDпозволяет дистанционно управлять различными источниками аудио/видео сигнала. В дополнение к обычному микшированию видео, в устройстве присутствуют функции доступные только на продакшн микшерах, такие как PinP.


Специфиация ROLAND V-1200HDR видео микшер:

VIDEO

Processing
4:4:4 (Y/Pb/Pr / RGB), 10-bit /
4:2:2 (Y/Pb/Pr), 10-bit

Input Connectors
3G/HD/SD-SDI: BNC type x 10 * Conforms to SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C
HDMI: type A x 2 (HDMI INPUT 1--2) * HDCP Not supported
HDMI: type A x 2 (HDMI INPUT 3--4) * HDCP Supported., Multi-format Supported.

Output Connectors
3G/HD/SD-SDI: BNC type x 6 * Conforms to SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C
HDMI: type A x 2 (HDMI OUTPUT 1--2) * HDCP Supported
HDMI: type A x 2 (HDMI OUTPUT MULTI-VIEW 1 * HDCP Not required, 1080/59.94p)
(HDMI OUTPUT MULTI-VIEW 2 * HDCP Required, 1080/59.94p)

Formats
SDI: 480/59.94i, 576/50i, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
* Conforms to SMPTE 274M, SMPTE 296M, ITU-R BT.601-5
HDMI: 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p,1024x768/60*1, 1280x720/60*1, 1280x800/60*1, 1366x768/60*1, 1280x1024/60*1, 1400x1050/60,1600x1200/60, 1920x1080/60, 1920x1200/60    * Conforms to CEA-861-E, VESA DMT Version 1.0 Revision 11
* The output format of HDMI1,2 and SDI is always the same.
* 1 Output refresh rate is 75 Hz when frame rate is set to 50 Hz.
Frame rate: 59.94 (NTSC) or 50 (PAL)
MULTI-VIEW 1--2: 1080/59.94p

Effects
(4:2:2 Processing) M/E: 1 M/E, 1.5 M/E, 2 M/E (9 patterns)
Transition: Mix, NAM* , FAM* , Cut, Wipe, Slide*, Squeeze* * PGM/PST only
Composition (Keyer): 4 channels * The number of composition depends on M/E, PinP, Chroma Key, Luminance Key, External Key supported
AUX: 2 * The number of AUX depends on M/E
Others: Output Fade, Freeze, Capture, Composition Edit, SDI Output Patchbay Effects
(4:4:4 Processing) M/E: 1 M/E, Matrix, Scaler
Input: 4 (4:2:2 Processing outputs x 2, HDMI INPUT 3, HDMI INPUT 4)*
Transition: Mix, Cut*
Keyer: Luminance Key (1 M/E)*
Others: HDCP Supported, Output Fade, Output Cropping, Signal Generator*
* The function depends on M/E

Still Image
Still Image Inputs: 2, Internal Memory: 16, Maximum 1920x1080 pixels
Format: Windows Bitmap File (.bmp ) 24 bit per pixel, uncompressed, Portable Network Graphic File (.png) * Alpha channel Supported.


Multiviewer
MULTI-VIEW 1 (4:2:2 Processing): 16/10 screens, Audio Level, Label, Tally * HDCP Not required
MULTI-VIEW 2 (4:4:4 Processing): 4 screens, Audio Level, Label, Tally, OSD Setup Menu
* HDCP Required

Proc. Amp. Equipped with all inputs

AUDIO

Processing Sampling Rate : 24 bits/48 kHz

Input Connectors
3G/HD/SD-SDI: BNC type x 4 (Ch7-10), HDMI x 4, AUDIO IN (XLR/TRS) L (1/2),R (3/4)
* Analog Audio or AES/EBU

Output Connectors
3G/HD/SD-SDI: BNC type x 4 (Ch1-4), HDMI x 2, AUDIO OUT (XLR/TRS) L (1/2),R (3/4)
* Analog Audio or AES/EBU

Input Level and Impedance
AUDIO IN: -68--+4dBu (Maximum: +22dBu, 4k ohms)

Output Level and Impedance
AUDIO OUT: +4dBu (Maximum: +22dBu, 600 ohms)

Formats SDI: Linear PCM, 24bits, 48kHz, 16ch * Conforms to SMPTE 299M, SMPTE272M-C
HDMI: Linear PCM, 24bits, 48kHz, 2ch
AES/EBU: Linear PCM, 24bits, 48kHz, 4ch

Effects
Patchbay: 92 inputs x 92 outputs    Delay: 16ch
Mixer: 16ch, channel Effects: 3-Band EQ, Delay Master Effects: Mastering, 3-Band EQ, Reverb

OTHERS

Expansion Slot Slot: 2, Internal video bus: Input 2, Output 2 / Internal audio bus: Input 16ch, Output 16ch * 2 slots total

Phase adjustment ±1080 Lines

Reference Input: BNC type x 1
Output/Through: BNC type x 1
* Black Burst (Sync to frames), Bi-Level, Tri-Level
* Through when using an Input.

External Connectors RS-232: D-Sub 9 pin type x 1 * for Remote Control * 9600/38400bps, Data 8bit, Stop 1bit, Parity None, Flow XON/XOFF, ASCII Code Set
RS-422: D-Sub 9 pin type x 1 * for VISCA Control
TALLY/GPIO: D-sub 25 pin type x 1 (Input: 8, Output: 16)
LAN: RJ45 100Base-TX (Connect to V-1200HDR or Computer (V-1200HDRCS)), Maximum: V-1200HDR or V-1200HDRCS x 2 USB: A type x 2 USB

Memory / Use for future expansion Memory 8 * Last Memory Function

User Function Button 32 * 16 buttons x 2 banks

Remote Camera Control RS-422: D-Sub 9 pin type x 1 Protocol: VISCA
* 9600/38400bps, Data 8bit, Stop 1bit, Parity None, Flow None, Maximum: 7 Units

Remote Controller
V-1200HDR Control Surface * Option
V-1200HD RCS * Windows7 or later / Mac OSX

Power Supply
AC 100V, DC 24V/10A (XLR-4-32 type) * Redundant Power Supply * 240W

Operation Temperature
+0 to +40 degrees Celsius +32 to +104 degrees Fahrenheit

Dimensions Width:
430 mm / Depth: 357 mm / Height: 132.5 mm * EIA-3U rack mount size

Weight 9.0 kg

Accessories Power Cord, Rack Mount Angle (2), Input Template, Owner's Manual
