Описание
Беспроводная система VideoGoal, предназначена для беспроводной передачи видеосигнала от камеры установленной в хоккейных воротах изображения от профессиональных видеокамер или других источников видеосигнала и звука.

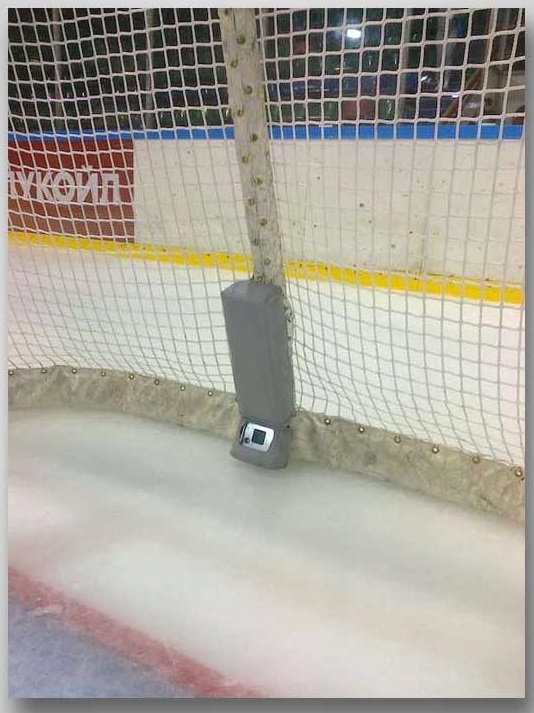

Беспроводная видеокамера VideoGoal предназначена для установки внутри хоккейных ворот и обеспечивает беспроводную передачу видеосигнала в реальном времени на вход системы videoReferee или аналогичных систем видеосудейства или другого устройства видеозаписи для записи отчёта о матче.
Применяемая высококлассная видеокамера обеспечивает профессиональное качество видеосигнала, что позволяет применять её также для трансляции видеосигнала по системам телевизионного вещания.
Передача сигнала происходит по помехозащищенному радиоканалу с цифровой кодировкой (MPEG2, COFDM) с качеством пригодным для профессионального телевизионного вещания.
Широкий угол обзора объектива видеокамеры позволяет передавать видеосигнал о всей зоне вратарской площадки и створа ворот с минимальными геометрическими искажениями. Возможна установка для показа створа ворот как с нижней, так и с верхней точки.
Крепление и зашитный механизм видеокамеры травмобезопасны и спроектированы и изготовлены для обеспечения в большинстве ситуаций защиты электронных систем от ударов.
Система автономного электропитания обеспечивает непрерывную работу оборудования в течение 2 часов. Кроме того возможна оперативная смена аккумуляторных батарей во время перерыва. В комплект VideoGoal входят два аккумулятора на 3 часа непрерывной работы каждый и зарядное устройство.
VideoGoal обеспечивает надежную передачу сигналов на расстоянии до 150 метров в закрытых помещениях и тяжелых условиях и до 500 на открытой местности.
Характеристики
Основные параметры передающего модуля
- Время запуска системы 10 секунд
- Модуляция СOFDM (DVBT 2K)
- Guard interval 1/16, 1/32
- Modulation QPSK
- Code rate ½, 5/6
- RF Выход 8 предустановленных частот
- от 762 до 818 MГц с шагом 8MГц
- Выходная RF мощность 100 мВт
- Полоса частот 8 MГц
- Кодирование сигнала 4:2:0 MPEG2 совместимое с ISO IEC13818
- Видео вход HDSDI / HDMI или композит PAL. (В зависимости от выбранного типа системы)
- Разъем видео BNC
- Напряжение питания 10-15В постоянное
- Вес 2 Кг (без аккумулятора)
Основные параметры приёмного модуля
- Полностью совместим с MPEG-2,H.264 MPEG4AVC и DVB-T стандартами.
- Формат изображения AUTO, 4:3 FULL, 4:3 Pan Scan, 4:3Letter Box, 16:9 WIDE.
- Разрешение 1080i/576i/576p/720p
- Система приёма – двухантенная с выбором канала приёма.
- Приемник устойчив к вибрациям, перепадам температур, перепадам напряжения и ударам.
- Все функции управления доступны с инфракрасного пульта ДУ.
- ВЧ вход: UHF: 470 MHz~862MHz
- Входной импеданс: 75Ω
- Уровень сигнала -80dBm~ -10dBm
- Тип разъемов F типа x 2
- Полоса частот каналов 6M/7M/8M
- Constellation QPSK , 16QAM, 64QAM
- Защитный интервал 1/32,1/16,1/8.1/4
- FEC 1/2,2/3,3/4,5/6,7/8
- COFDM Carrier Mode 2K And 8k Non Hierarchical /Hierarchical
- Transport Stream MPEG-4 AVC/H.264
- Формат изображения 4:3 /16:9
- Видео выходы CVBS 1V, BNC 75 Om HD/SD-SDI, HDMI
- Разрешение выходного сигнала: 720*576@25fps/720*480@30fps HD 1920x1080i/1920x720p
- Аудио декодер: MPEG-2 / HE_AAC(DD/DD+optional)
- Аудио выход: балансный 600 Om 0 dB
- Питание 220Вольт или 12Вольт (блок питания в комплекте)
- Потребляемая мощность 20Вт
- Размеры для установки в рэк стойку 1U
- Вес 2 кг
Комплект
- Видеокамера типа Marshall CV502MB позволяющая работать в HD или SD качестве в зависимости от типа используемого радиоканала.
- Широкоугольный объектив.
- Система передачи видеосигнала по радиоканалу VideoLink с цифровым интерфейсом HDSDI (передающее и приемное оборудование).
- Крепление видеокамеры на стойки ворот.
- Защитный кофр для видеокамеры и оборудования радиоканала.
- Соединительные кабели.
- Комплект аккумуляторов для питания системы VideoGoal (два по 95Вт) и двухканальное зарядное устройство (на 3 часа работы).
- Приемник видеосигнала с HD и SD выходами.
- Две активные приемные антенны.
- Соединительные антенные кабели.
- Две стойки для установки антенн.
- Паспорт и руководство по эксплуатации RFRS.463134.002 ПС 1 экз.
Параметры камеры
|
Оптика
|
Сенсор
|
1/3″ прогрессивная развёртка CMOS
2.1М пикселей
16:9 прогрессивная
|
|
Эффективных точек
|
1920(H) x 1080(V) |
|
Минимальная освещенность
|
0.2 Lux (Цветная), 0.1 Lux (ч/б режим), 0.005 Lux(DSS on) |
|
Разрешение по горизонт.
|
1000TVL |
|
Объектив
|
Сменные объективы М12 |
|
Функции
|
Компенсация задней засветки
|
WDR (Wide Dynamic Range)/BLC (Back Light Compensation), HLC (High Light Compensation) |
|
Выдержка
|
Авто / Ручной |
|
White Balance
|
Auto (3,000°K~8,000°K) / ATW (1,900°K~11,000°K) / Manual |
|
День/ночь режимы
|
AGC (Автоматическая регулировка усиления ) / Четкое переключение режимов День/Ночь взависимости от освещённости (ICR) или фиксированная установка |
|
Электронный затвор
|
PAL: 1/25~1/30000, DSS( ~X64) |
|
Функции
|
Privacy Mask, Image Mirror, 3DNR, Flicker-less, Sharpness, Defog, DIS (Digital Image stabilizer), NegArt, Freeze, B&W |
|
Видео Выход
|
3G-SDI
HD-SDI
|
SMPTE 424M(2.97Gbps):
1920x1080p @ 50/60fps
SMPTE 292M(1.485Gbps):
1920x1080p @ 25/30
1920x1080i @ 50/60
1280x720p @ 50/60
|
|
CVBS (BNC)
|
Композит-CVBS (BNC): 700TVL NTSC/PAL |
|
Управление
|
RS-485
|
PELCO-P/D, SONY-VISCA протоколы |
|
Общие
|
Диапазон рабочих температур
|
-10°C ~ 50°C |
|
Питание
|
12В (от 7В до 15В) |
|
Потребляемая мощность
|
6Вт |
|
РАзмеры
|
37(W) X 37(H) X 35(D)мм |
|
Вес
|
140грамм |
