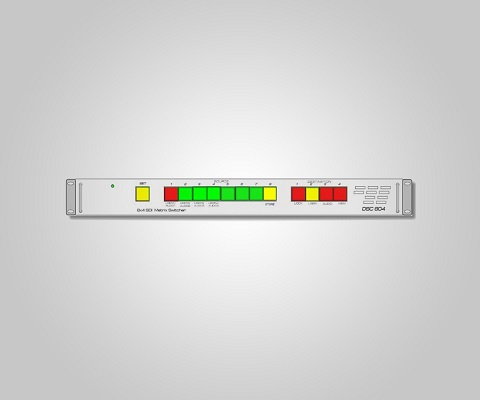

Teleview DSС 804

Назначение:
Коммутатор предназначен для коммутации 8 входных последовательных цифровых сигналов SDI 270 Мбит/сек на 4 выхода. Коммутатор рассчитан на использование в телевизионных студиях монтажных аппаратных видеозаписи, где используется цифровое оборудование.

Функциональные возможности:

Возможность подключения любого из 8 входов к любому из 4 выходов, в том числе подключения всех выходов к одному и тому же входу без нарушения при этом необходимого для видеосигналов согласования входов и выходов.
Полная регенерация формы сигнала встроенными восстановителями несущей на выходах коммутатора.
Наличие энергонезависимой памяти, позволяющей автоматически восстанавливать состояние коммутатора после пропадания сетевого питания и сохранять используемые конфигурации.
Работа с синхронными и несинхронными сигналами SDI.
Автоматический контроль АЧХ для компенсации потерь при передаче сигнала по коаксиальным кабелям с волновым сопротивлением 75 Ом
Трансформаторная развязка по входам и выходам
Работа с SDI синхронными сигналами, имеющими вложенный звук.

Управление коммутатором осуществляется как с помощью кнопок, расположенных на передней панели, так и от внешних устройств - выносного пульта или компьютера, подключенного по интерфейсу RS-232.

Технические параметры:
Входы - 8SDI (SMPTE-259M), 75 Ом, разъемы BNC.

Выходы - 4 SDI (SMTPE-259M), с перетактированием, 75 Ом, разъемы BNC.
Максимальный уровень выходного сигнала - 800 мВ ±5%
Ошибка уровня сигнала - Менее 5%.
Скорость входного/выходного потока - 270 Мбит/сек
Настройка АЧХ - Автоматический при длине кабеля до 150м, 270 Мбит/с, кабель Belden 8281.
Максимальная длина корректируемого кабеля типа Belden 8281 - 150 м
Металлический корпус, размеры - 483х120х44 (19", 1U).
Диапазон рабочих температур - 5..40 град. С
Питание - 220B, 50 Гц

Возможные варианты управления коммутатором:
1) Управление только с лицевой панели.
2) Управление с лицевой панели + до 3-х направлений 3-мя дополнительными пультами.
3) Управление только четыремя дополнительными пультами.
