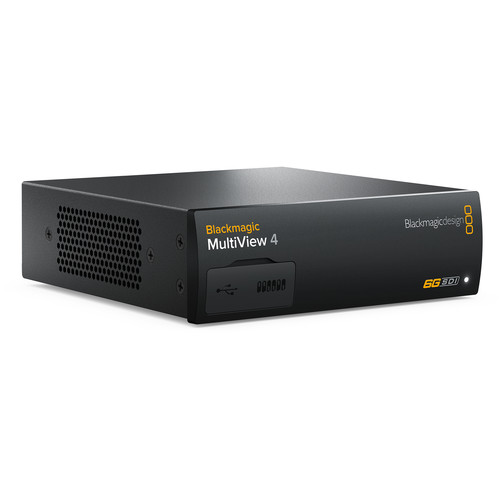

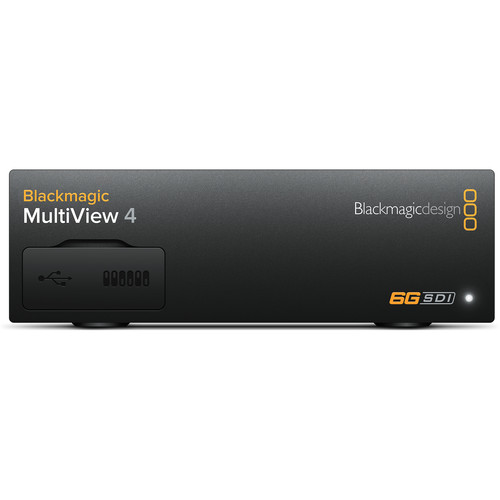

Blackmagic MultiView 4

Blackmagic MultiView 4 обеспечивает одновременный вывод на один экран четырех независимых SDI-сигналов. На каждом входе 6G-SDI выполняется полная повторная синхронизация, что позволяет работать с комбинацией SD-, HD- и Ultra HD-форматов любой кадровой частоты. Благодаря поддержке 1080 HD и 2160p Ultra HD устройство совместимо с HD- и Ultra HD-дисплеями. При подключении Ultra HD-телевизора или монитора изображение в каждом окне отличается исключительно высокой резкостью, так как его разрешение составляет 1920 x 1080 HD. Дополнительно можно использовать индикаторы уровня звука и идентификаторы окон.

Blackmagic MultiView

Мониторинг SDI-сигналов вHD или Ultra HD на одном дисплее или ТВ‑экране

Blackmagic MultiView — первое в мире решение для мониторинга Ultra HD-видео из нескольких SDI-источников на едином HD- или Ultra HD-дисплее. Все входы поддерживают полнокадровую повторную синхронизацию, позволяя параллельно работать с SD, HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов, каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука, идентификаторы окон и другие функции.

Три модели

Одновременный вывод от четырехдо 16 источников в Ultra HD или HD

Blackmagic Multiview 4 HD

Параллельная передача SD- и HD-изображения на один экран

Blackmagic MultiView 4 HD — доступное по цене решение для одновременного вывода на экран четырех разных SDI-сигналов. Каждое окно является независимым, допуская включение и отключение таких дополнительных параметров, как идентификаторы и уровень звука. Полная повторная синхронизация позволяет работать с любой комбинацией форматов до 1080p/60, даже если они отличаются по кадровой частоте. Интерфейс 3G-SDI обеспечивает разную скорость передачи данных, поэтому устройство совместимо со всей SD- и HD-техникой, включая оборудование обоих уровней (Level A и Level B). Кроме того, благодаря выходам 3G-SDI и HDMI можно использовать профессиональные SDI-дисплеи и недорогие бытовые телевизоры.

Работа в студии и за ее пределами

Многооконный режим мониторинга

MultiView идеально подходит для использования в больших аппаратных, при производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.

Независимые окна

Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входах используется полнокадровая повторная синхронизация, которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов, позволяя выводить на единый дисплей изображение в NTSC, PAL, 720p, 1080i и 1080p, а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.

Просмотр в высоком разрешении

Лучшее решение для одновременного вывода изображений

MultiView поддерживает работу с HD, а модели с интерфейсом 6G-SDI — еще и с Ultra HD. Это обеспечивает совместимость с имеющимся HD-оборудованием и в то же время позволяет получать более высокую резкость на Ultra HD-экране. Видео в Ultra HD содержит в четыре раза больше пикселей по сравнению с HD, поэтому качество изображения будет значительно лучше, чем раньше. В конфигурации 2×2 все окна Ultra HD-дисплея выводятся без масштабирования с разрешением 1920×1080. Благодаря наличию разъемов SDI и HDMI к устройству можно подключать телевизоры, проекторы, вещательные мониторы и другое оборудование.

Расширенный функционал

Идентификаторы окон, Tally и индикаторы звука

MultiView имеет нескольких удобных функций для облегчения мониторинга: индикацию Tally, отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Дополнительно предусмотрена поддержка анаморфного формата в SD-разрешении, что позволяет просматривать видео стандартной четкости с соотношением сторон 16:9 на широком экране.

DI-интерфейс для передачи данныхс разной скоростью

Совместимость с SD-, HD- и Ultra HD‑техникой

MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входы обеспечивают автоматическое определение SD и HD, а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI. На MultiView 16 дополнительно предусмотрен синхровход Blackburst/Tri-level Sync.

Практичный дизайн

Три модели для любой инфраструктуры

MultiView 4 HD имеет прочный корпус и превосходно подходит для работы на выезде и в динамичных условиях эфирного вещания. Чтобы приступить к мониторингу, достаточно подключить источники сигнала. MultiView 4 поддерживает HD и Ultra HD, а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet. MultiView 16 предназначается для больших студий, где необходимо одновременно выводить на один дисплей целый ряд сигналов. Эта модель оснащена кнопками, встроенным ЖК-дисплеем и поворотной ручкой, с помощью которых можно менять настройки, отображать параметры и выполнять назначение окон.

Многооконный мониторинг без границ

Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация.

Внешнее управление

Поддержка протокола Videohub

MultiView 16 допускает совместную работу с аппаратными и программными панелями Blackmagic Videohub, которые используют для привязки источников сигнала к определенным окнам. При ограниченном доступе к устройству управлять обеими моделями можно также с помощью утилиты, установленной на компьютере с операционной системой Mac или Windows. Удаленный режим позволяет не только создавать идентификаторы, но и менять настройки.

Модель обеспечивает одновременный вывод четырех независимых SDI-сигналов на один экран, позволяя параллельно использовать SD- и HD-видео с разной кадровой частотой. Вместе с изображением доступна такая информация, как идентификаторы окон и индикаторы звука, а интерфейсы SDI и HDMI дают возможность подключать оборудование профессионального класса, проекторы и широкоэкранные телевизоры.

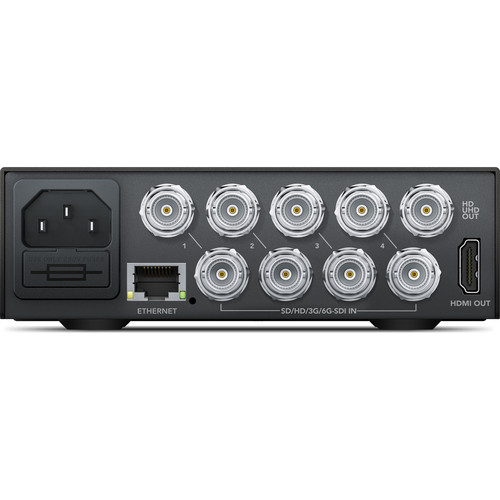

Разъемы

Видеовходы SDI

4 x 10-битных с поддержкой SD-SDI, HD-SDI и 6G‑SDI

Видеовыход ы SDI

4 сквозных и один с возможностью переключения между HD и Ultra HD

Скорость передачи через SDI

270 Мбит/с; 1,5/3/6 Гбит/с

Видеовыходы SDI для многооконного мониторинга

1 x 10-битный с поддержкой HD-SDI и 1 x 10-битный с поддержкой 6G‑SDI

Видеовыходы HDMI для многооконного мониторинга

Один, HDMI типа A. Выход с поддержкой стандарта EDID.

Регенерация SDI-сигнала

На всех SDI-выходах. Автоматическое переключение между SD-, HD- и 6G‑SDI-форматами.

Синхровход

Нет

Скорость передачи данных

Автоматическое определение стандартов SD, HD и 6G‑SDI. Одновременный просмотр видео в 4K, HD и SD.

Обновление

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с) или порт Ethernet

Настройка

Через порт RJ45 (по протоколу Ethernet) или USB 2.0 для обновления прошивки и установки IP‑адреса

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Физические размеры
