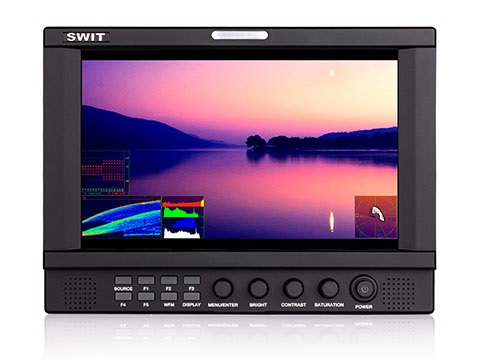

SWIT S-1093F (Luxury package)

IPS панель со светодиодной подсветкой

S-1093F - IPS LCD монитор с диагональю экрана 9 дюймов, светодиодной подсветкой, разрешением панели 1920x1200 пикселей, контрастностью 800:1 и универсальным входом питания 6,5-24В. Эти характеристики позволяют использовать S-1093F в качестве видоискателя или контрольного монитора в полевых условиях.

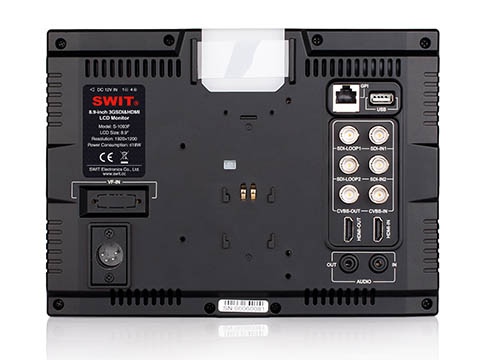

Входы и выходы

Монитор S-1093F имеет SDI, HDMI и CVBS интерфейсы. Два переключаемых BNC разъема с поддержкой 2K/3G/HD/SD форматов, HDMI вход спецификации 1.3 и аналоговый вход Composite.


Мониторинг встроенного звука

S-1093F поддерживает декодирование и отображение на экране 16-и каналов звука встроенных в SDI и 2-х каналов в HDMI. К отображению в шаблоне аудиометра доступны варианты 2-8-16 каналов. Для мониторного контроля через разъем miniJACK 3,5мм, расположенного на задней панели, доступны только два выбранных канала.

Функционал FPGA

В мониторе S-1093F доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.

Осциллограф, вектроскоп и RGB гистограмма

Для полноценного контроля качества сигнала, функционал S-1093F дополнен осцилографом (Y/Pb/Pr/R/G/B), вектроскопом и RGB гистограммой. Насторйки отображения для каждой функции назначаются в меню индивидуально.

Индикация Tally

На переднюю и заднюю панель корпуса S-1093F вынесенны лампы Tally. Управление включением производится через разъем GPI(RS485). Цвет лампы выбирается в меню и может быть красным, желтым, зеленым.

Взаимозаменяемые аккумуляторные адаптеры

В комплект поставки S-1093F входит аккумуляторная площадка S-7004 выбираемая при заказе:
S-7004F для SONY NP-F970/770, SWIT S-8972/8970/8770
S-7004U для SONY BP-U90/60/U30, SWIT S-8U93/63
S-7004D для Panasonic CGA-D54, VW-VBD58, SWIT S-8D62, S-8D58
S-7004B для Panasonic VW-VBG6, SWIT S-8BG6
S-7004J для JVC BN-V428U, SWIT S-8428
S-7004V для JVC BN-VF823, SWIT S-8823
S-7004i для SSL-JVC50, SWIT S-8i50
S-7004C для Canon BP-945/970G, SWIT S-8845, S-8945
S-7004E для Canon LP-E6, SWIT S-8PE6
S-7004A для Gold mount
S-7004S для V-lock
