SWIT M-1093F

Мультиформатная мониторная сборка

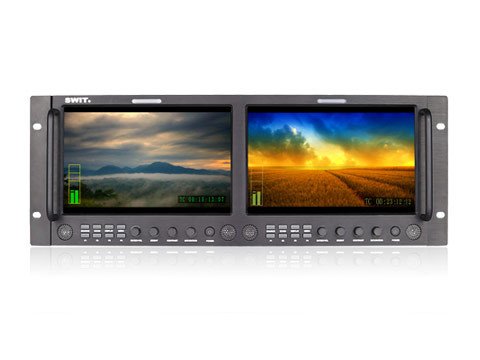

M-1093F - контрольная мультиформатная сборка из 2-х LCD мониторов с диагональю экрана 9 дюймов, разрешением панели 1920×1200 пикселей, настраиваемой цветовой температурой, конрастностью 800:1 и углом обзора 170° по вертикали и горизонтали.

Входы и выходы

Монитор M-1093F имеет SDI, HDMI и аналоговый интерфейсы. Два переключаемых SDI входа с поддержкой 2K/3G/HD/SD форматов, HDMI вход спецификации 1.3 и вход Composite.


Мониторинг встроенного звука

M-1093F поддерживает декодирование и отображение на экране 16-и каналов звука встроенных в SDI и 8-и каналов в HDMI. К отображению в шаблоне аудиометра доступны варианты 2-8-16 каналов. Для мониторного контроля через разъем miniJACK 3,5мм для подключения наушников, расположенного на передней панели, доступны только два выбранных канала.

Функционал FPGA

В мониторе M-1093F доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.

Осциллограф, вектроскоп и RGB гистограмма

Для полноценного контроля качества сигнала, функционал M-1093F дополнен осцилографом (Y/Pb/Pr/R/G/B), вектроскопом и RGB гистограммой. Насторйки отображения для каждой функции назначаются в меню индивидуально.

Индикация Tally и UMD

На переднюю панель корпуса M-1093F вынесена лампа Tally. Цвет лампы выбирается в меню и может быть красным, желтым, зеленым. Управление включением производится через разъем GPI (D-SUB или RJ-45). UMD поддерживает текстовые протоколы TCL 3.1/4.0, максимальное количество символов - 8.

Источник питания

Питание мониторной сборки обеспечивает внешний адаптер установленный на задней крышке M-1093F и подключаемый через разъем XLR 4-pin. Напряжение питния сборки универсальное 6,5-24В.

Монтаж в стойке

Сборка поставляется в комплекте с креплением 4U для монтажа в стойку 19". Угол наклона мониторной сборки относительно стойки составляет ±30°.
