SWIT M-1093H

Мультиформатная мониторная сборка

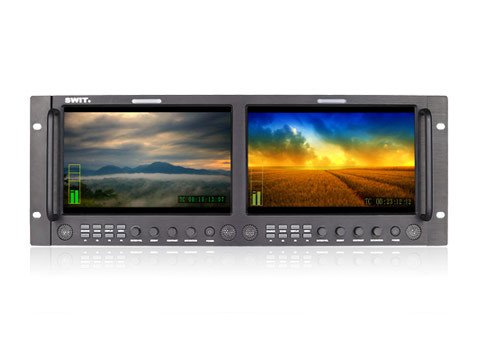

M-1093H - контрольная мультиформатная сборка из 2-х LCD мониторов с диагональю экрана 9 дюймов, разрешением панели 1920×1200 пикселей, настраиваемой цветовой температурой, конрастностью 800:1 и углом обзора 170° по вертикали и горизонтали.

Входы и выходы

Монитор M-1093H имеет SDI, HDMI и аналоговый интерфейсы. Два переключаемых BNC разъема с поддержкой 2K/3G/HD/SD форматов, HDMI вход спецификации 1.3 и вход Composite.


Мониторинг встроенного звука

M-1093H поддерживает декодирование и отображение на экране 2-х каналов звука встроенных в SDI или HDMI. Отображение шаблона аудиометра может быть привязано к одному из четырех углов экрана. Степень прозрачности шаблона настраивается в меню.

Функционал FPGA

В мониторе M-1093H доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.


Индикация Tally и UMD

На переднюю панель корпуса M-1093H вынесена лампа Tally. Цвет лампы выбирается в меню и может быть красным, желтым, зеленым. Управление включением производится через разъем GPI (D-SUB или RJ-45). UMD поддерживает текстовые протоколы TCL 3.1/4.0, максимальное количество символов - 8.


Источник питания

Питание мониторной сборки обеспечивает внешний адаптер установленный на задней крышке M-1093H и подключаемый через разъем XLR 4-pin. Напряжение питния сборки универсальное 6,5-24В.

Монтаж в стойке

Сборка поставляется в комплекте с креплением 4U для монтажа в стойку 19". Угол наклона мониторной сборки относительно стойки составляет ±30°.
