Профессиональные возможности переключения между источниками видеосигнала sdi теперь доступны каждому.
Обновленное ПО версии 1.5 поддерживает захват статичного изображения, передачу статичного изображения из программного приложения V-1SDI RCS установленного на компьютеры PC/Mac, а также работу с вложенными окнами эффекта PinP ("картинка в картинке") размера 1/3 (вдобавок к размерам 1/2 и 1/4).

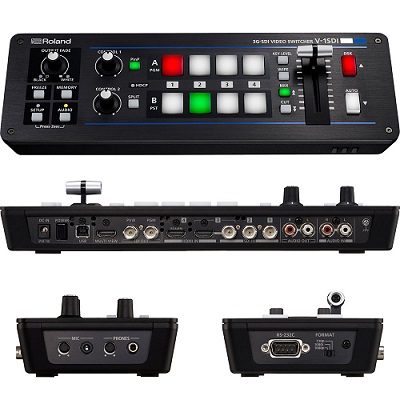

Гибкий универсальный видеокоммутатор V-1SDI облегчает задачи подключения и переключения между профессиональными камерами 3G SDI и устройствами воспроизведения, а также источниками сигнала HDMI, включая камеры, смартфоны, компьютеры, планшеты и проигрыватели Blu-ray.

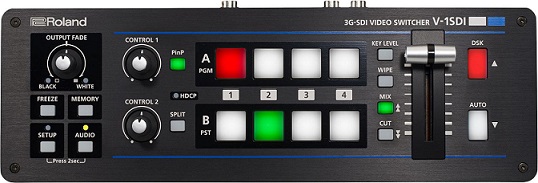

Компактный и портативный V-1SDI, благодаря простому в использовании аппаратному интерфейсу с Т-образным видеофейдером и хорошо различимыми в любых условиях кнопками с подсветкой, обеспечивает профессиональные возможности переключения между источниками сигналов.
В силу поддержки стандарта 3G-SDI, коммутатор V-1SDI может работать с разрешением Full HD 1080p и допускает использование более длинных кабелей для передачи сигнала формата SDI, что позволяет применять это компактное устройство, которое совместимо с большинством камер SDI профессионального уровня, для масштабных приложений
Основные Особенности
- Поддержка работы с камерами SDI и HDMI, смартфонами, планшетными компьютерами, компьютерами PC и другими устройствами
- Простота управления с помощью аппаратных регуляторов
- Компактный размер
- DC IN - PSB-7U, работа от блока питания для сети переменного тока из комплекта поставки или батареек
- Поддержка разрешений вплоть до Full HD 1080p
- Входы 3 x 3G-SDI и 2 x HDMI*1
- Выходы 2 x 3G-SDI и 1 x HDMI*1
- Поддержка блоком преобразования масштаба на входе 4 более широкого диапазона разрешений видео и VESA. *1 *2
- Вывод на один мониторный экран сигналов четырех источников с обозначением текущего изображения и индикатора громкости аудиосигнала
- Композиционные эффекты, включая DSK (Downstream Keyer — замещение более нижних слоев), "картинка в картинке" и другие
- Захват статичного изображения с видевхода канала 4 *3 (ПО версии 1.5)
- Полнофункциональный встроенный 14-канальный аудиомикшер
- Дистанционное управление с помощью специализированного программного обеспечения V-1SDI RCS для Mac и PC, а также пульта ДУ по RS-232
- Передача в V-1SDI статичного изображения из V-1SDI RCS *3 (ПО версии 1.5)
- *1 Совместимость с HDCP
- *2 Встроенный эмулятор EDID
- *3 При отключении питания данные статичного изображения стираются.

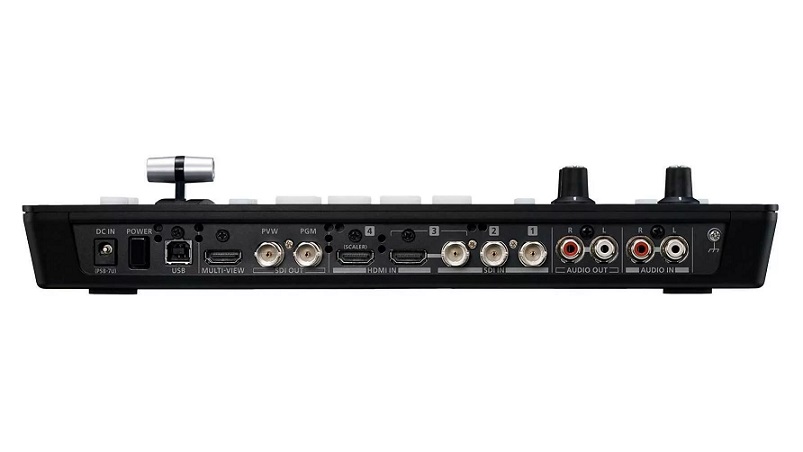

ВХОДЫ И ВЫХОДЫ
ВХОДЫ
Коммутатор V-1SDI поддерживает работу четырех входных каналов. Два канала рассчитаны на прием сигналов 3G SDI, третий канал предусматривает прием как сигнала 3G SDI, так и HDMI, а четвертый, оборудованный схемой преобразования масштаба — сигнала HDMI.
Это позволяет использовать V-1SDI в самых различных конфигурациях, как в тех, в состав которых входят только камеры, так и в тех, где предполагается микширование сигналов камер, источников видео и компьютеров.
Входы 1 — 3 поддерживают работу с сигналами разрешений 1080p/1080i/720p, а оборудованный схемой преобразования масштаба вход 4 предусматривает прием сигналов более широкого диапазона разрешений видео и VESA. В коммутатор можно заводить сигналы, использующие как прогрессивную, так и чересстрочную развертки. Таким образом, можно одновременно работать с сигналами 1080i и 1080р. Для приема защищенных от копирования данных, например, с проигрывателя дисков Blu-ray, реализована функция HDCP*.
- * Сигнал через выход HDMI выводится только в случае, если опция HDCP включена. При включенной опции HDCP вывод сигналов через выходы SDI блокируется.
Выходы
Коммутатор V-1SDI оборудован двумя выходами 3G SDI и одним выходом HDMI. Для обеспечения гибкости использования в приложениях, в которых выходной монитор поддерживает работу с сигналами только SDI или только HDMI, предусмотрена возможность назначения на выходы SDI PVW и MULTI-VIEW сигналов Program (выводимый в данный момент), Multi-view Preview (мониторный мультиэкранный) или Full Frame Preview (мониторный полноформатный).
ПРИМЕРЫ ПОДКЛЮЧЕНИЯ
ВЕЩАНИЕ В СЕТИ / ВИДЕОСЪЕМКА
СТАЦИОНАРНЫЕ ИНСТАЛЛЯЦИИ
ЖИВЫЕ МЕРОПРИЯТИЯ
МУЛЬТИЭКРАННЫЙ МОНИТОРИНГ ЧЕТЫРЕХ ВХОДНЫХ СИГНАЛОВ
На один мониторный экран можно выводить видеосигналы всех четырех входов для их предварительного просмотра. Текущее видео, выводимое на основной дисплей, выделяется красной рамкой, а видео, которое будет выводиться следующим — зеленой. Кроме того, на мониторный экран выводятся измерители громкости сигналов всех входов и основного выхода.
ЭФФЕКТЫ КОМПОЗИЦИИ
V-1SDI реализует следующие эффекты: DSK (Downstream Keying — замещение более нижних слоев), Picture-in-Picture (PinP — "картинка в картинке), Split (разбиение экрана) и Quad (вывод на один экран четырех изображений).
Функция замещения DSK оказывается очень полезной, когда необходимо наложить на переключающиеся изображения входных сигналов титры, текст песни или логотип, чтобы последние всегда были видны. Эффект DSK поддерживает замещение по яркости (Black/White) и цвету (Blue/Green).
Пример 1: PinP ("картинка в картинке") + DSK (замещение по цвету)
Пример 2: Split (разбиение) + DSK (замещение по яркости)
АУДИОМИКШЕР
В коммутатор встроен цифровой 14-канальный аудиомикшер.
V-1SDI позволяет микшировать сигналы 5 стереовходов — с портов SDI или HDMI, стереофонического линейного и микрофонного входов.
В каждом из каналов предусмотрены задержка DELAY* для синхронизации аудио- и видеосигналов и эквалайзер для настройки тембра аудиосигнала. Сигнал аудиовыхода можно обработать эффектом мастеринга (MASTERING), чтобы повысить качество результирующего аудио.
Функция Audio Follow позволяет автоматически переключать аудио согласно текущему видео.
Микшированный аудиосигнал выводится вместе с видеосигналом через выходы SDI и HDMI, а также через выходные стереофонические аудиоразъемы, позволяя подавать результирующий аудиосигнал на систему усиления звука или внешнее звукозаписывающее оборудование.
- * Максимальное время задержки составляет 500 мс.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Дистанционно управлять коммутатором можно с помощью специализированного компьютерного (Mac и PC) программного обеспечения V-1SDI RCS по кабелю USB.
Данное программное обеспечение предоставляет детальную информацию о подключенном коммутаторе V-1SDI, а также реализуют функции переключения видео, микширования аудио и редактирования настроек.
Программное обеспечение V-1SDI RCS версии 1.5 поддерживает передачу в V-1SDI статичного изображения.*
С помощью STILL IMAGE EDITOR можно отредактировать как графику, так и текст — очень удобный инструментарий для создания субтитров и графических вставок.
Для интеграции в системы управления аудио/видео, коммутатор V-1SDI комплектуется последовательным портом для подключения стандартных контроллеров, поддерживающих протокол RS-232.
- * При отключении питания данные статичного изображения удаляются.
V-1SDI RCS
STILL IMAGE EDITOR
Спецификация Roland V-1SDI
Видео
Обработка видео
4: 2: 2 (Y / Pb / Pr), 8-разрядный
Входные разъемы
SDI ВХОД 1--3: BNC х 3
* Соответствует SMPTE 424M (SMPTE 425M-AB), 292M
Вход HDMI 3--4: Type A (19-контактный) х 2
* Поддержка HDCP
* INPUT 3: SDI или HDMI выбран.
Выходные разъемы
SDI OUT PGM: BNC х 1
SDI OUT PVW: BNC х 1
* Соответствует SMPTE 424M (SMPTE 425M-AB), 292M
HDMI OUT MULTI-VIEW: Тип A (19-контактный) x 1
* Поддержка HDCP
Входные форматы
SDI ВХОД 1-3 Соответствует SMPTE 296M, SMPTE 274m
HDMI INPUT 3
720 / 59.94p, 720 / 50p SMPTE 296M (FORMAT переключатель = 720p)
1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p SMPTE 274m (переключатель FORMAT = 1080i или 1080p)
* Входной чересстрочной видеосигнал преобразуется в прогрессивный видеосигнал от внутренней обработки.
* Частота кадров видеосигнала можно выбрать в меню настройки (59,94 или 50).
Вход HDMI 4
480 / 59.94i, 576 / 50i, 480 / 59.94p, 576 / 50p, 720 / 59.94p, 720 / 50p, 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p
VGA (640 х 480/60 Гц), SVGA (800 х 600/60 Гц), XGA (1024 х 768/60 Гц)
WXGA (1280 х 768/60 Гц), SXGA (1280 х 1024/60 Гц)
FWXGA (1366 х 768/60 Гц), SXGA + (1400 х 1050/60 Гц)
UXGA (1600 х 1200/60 Гц), WUXGA (1920 х 1200/60 Гц)
* Частота обновления является максимальное значение каждого разрешения.
* Соответствует VESA DMT Version 1.0 Revision 11.
* 1920 х 1200/60 Гц: Снижение гашение.
* Входной чересстрочной видеосигнал преобразуется в прогрессивный видеосигнал от внутренней обработки.
* Частота кадров видеосигнала можно выбрать в меню настройки (59,94 или 50).
Выходные форматы
SDI OUT (PGM / PVW) Соответствует SMPTE 296M, 274м
HDMI OUT MULTI-VIEW
720 / 59.94p, 720 / 50p SMPTE 296M (FORMAT переключатель = 720p)
1080 / 59.94i, 1080 / 50i SMPTE 274m (ФОРМАТ переключатель = 1080i)
1080 / 59.94p, 1080 / 50p SMPTE 274m (FORMAT переключатель = 1080p)
* Частота кадров видеосигнала можно выбрать в меню настройки (59,94 или 50).
Video Effects
Переход: CUT, MIX (DISSOLVE / FAM / NAM / МОЗАИКА), WIPE (30 видов)
Состав: PinP, СПЛИТ, QUAD, DSK (Key Luminance, Chroma Key)
Аудио
Аудио обработка
Частота дискретизации: 24 бит / 48 кГц
Аудио форматы
SDI: линейный PCM, 24 бит / 48 кГц, 2ch Соответствует SMPTE 299M
HDMI: линейный PCM, 24 бит / 48 кГц, 2ch
Входные разъемы
Цифровой: SDI ВХОД 1--3 (BNC) х 3 SMPTE 299M
Вход HDMI 3--4 (HDMI тип A 19 штырей) х 2
Аналоговый: AUDIO IN (RCA тип фоно)
MIC (стерео мини-типа, подключаемый модуль питания поддерживается)
Выходные разъемы
Цифровой: SDI OUT PGM: BNC х 1 SMPTE 299M
SDI OUT PVW: BNC х 1 SMPTE 299M
HDMI OUT MULTI-VIEW: Тип A (19-контактный) x 1
Аналоговый: AUDIO OUT (RCA тип фоно)
ТЕЛЕФОНЫ (стерео мини-тип)
Уровень входного сигнала
AUDIO IN: -10 дБ (максимум: +8 дБн)
MIC: -41-- -13 дБн (Максимум: -1 дБ)
Входное сопротивление
AUDIO IN: 15 кОм
MIC: 10 кОм
Уровень выходного сигнала
AUDIO OUT: -10 дБ (максимум: +8 дБн)
ТЕЛЕФОНЫ: 92 мВт + 92 мВт (32 Ом)
Выходное сопротивление
AUDIO OUT: 1 кОм
ТЕЛЕФОНЫ: 10 Ом
Звуковые эффекты
EQ, Задержка, Компрессор, ФВЧ, ворота, Reverb, Mastering эффект
другие
Другие разъемы
USB: Тип B (для дистанционного управления с ПК)
DB-9 Тип: RS-232
Другие функции
ПАМЯТЬ (8 типов)
СТОП-КАДР (вход видео, снятое)
OUTPUT FADE (аудио, видео: белый или черный)
Источник питания
адаптер переменного тока
токовая
2.1
потребляемая мощность
25 Вт
Рабочая Температура
+0 До +40 градусов по Цельсию
+32 До +104 градусов по Фаренгейту
Габаритные размеры
313 (Ш) х 108 (Д) х 59 (В) мм
12-1 / 3 (Ш) х 4-1 / 4 (D) х 2-1 / 3 (H) дюймов
Вес (без адаптера переменного тока)
1,2 кг
2 фунта 10-2 / 5 унций
аксессуары
Инструкция по применению
адаптер переменного тока
Шнур питания
Шнур крюк
