Roland VR-4HD

Roland VR-4HD аудио видео микшер формата HD

Всё в одном - микшер аудио и видео материала с встроенным USB 3.0.

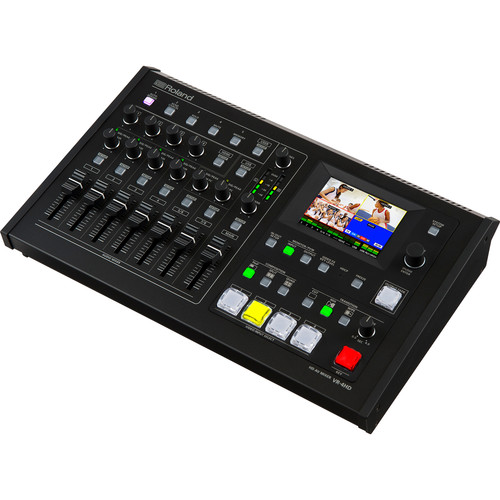

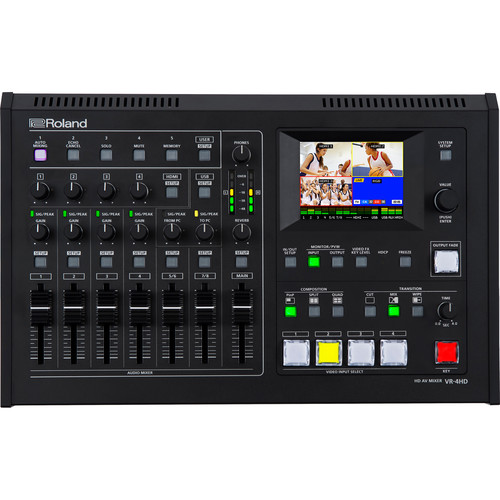

VR-4HD - это полноценный HD студийный пульт, в компактном и портативном корпусе, который совмещает в себе возможности микширования аудио и видео материала. Разработанный с одним человеком в виду, VR-4HD обеспечивает простое переключение и смешение звука и видео с использованием передовой видео и аудио цифровой технологии смешивания сигнала (мощный DSP), а также аппаратные элементы управления фейдеры, кнопки и сенсорный дисплей. Он прекрасно объединяет в себе цифровой аудио микшер, видео коммутатор, мульти-сенсорный экран браузер и USB шину для потокового видео/аудио интерфейса в автономное устройство. Это портативное решение способно вещать в прямом эфире в формате HD и идеально подходит для школ, церквей, заседаний Совета, корпоративные мероприятия, спорт, тренировки, или любые другие живые события.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• "Все в одном" портативное решение для микширования аудио и видео
• Легкий для использования со специальными аппаратными элементами управления и аудио фейдеры и встроенный сенсорный экран предварительного просмотра монитор
• 6 входов, 4-канальный видео коммутатор
• Поддержка HDMI*, в RGB/Компонентный и Композитный видеовходы до 1080p
• Встроенный Скейлер через СН4
• 18-канальный цифровой аудио микшер с XLR, TRS и RCA разъемы с аудио из HDMI входов
• Встраивание и выделение звука с настройками задержки
• Автоматическое смешивание и Эхо функции отмены
• Эффекты состава, в том числе DSK (вниз по течению ключа), картинка в картинке и т. д.
•  Встроенная сенсорная квада-входные мульти-Viewer с аудио замер
• Внешний Multi-просмотра выход через HDMI
• Поддержка HDCP
• С USB3.0 видео/аудио выход до 1080/30р (без сжатия) и характеристика закольцовывании
• Контроль программного обеспечения с помощью VR-4hd и приложений rcs для Mac и ПК и дистанционное управление через USB-соединение
• Талли, набор подключения

* Совместимость с HDCP

ПРИ ПРОСТОТОТЕ В ЭКСПЛУАТАЦИИ ПРОФЕССИОНАЛЬНЫЙ РЕЗУЛЬТАТ

VR-4HD особенный профессионального вещательного качества микшер и свитчер, обеспечивает более точный и быстрый, чем интерфейсы, основанные на компьютерном железе с мышью и клавиатурой. Возможность одновременного переключения видео одним нажатием кнопки и микширование звука нажатием на фейдер - это бесценно и предоставляет все необходимые функции в руку оператора. Встроенный мульти-экран, он же сенсорный экран для доступа к заданным параметрам, это делает его очень легким в опрациях контроля режимов "картинка в картинке", потому что всё делается путем перетаскивания окон на экране.

ПОДДЕРЖКА МНОЖЕСТВА ФОРМАТОВ ВИДЕО ИСТОЧНИКОВ

VR-4HD имеет три входных разъемов HDMI, Совместимость с различным оборудованием и поддержка 1080p Разрешение видео 1080i/720р. Четвертый вход поддерживает масштабирование для поддержки видео и компьютерные разрешения, а также поддерживает аналоговые RGB и компонентный вход, так что старые устройства могут использоваться в качестве источников без необходимости внешнего преобразования оборудования. Как прогрессивный и чересстрочный сигнал может быть входным и что для 1080i и 1080р сигналы будут использоваться одновременно. Видео входных сигналов с ПК отображаются точно благодаря прогрессивной обработки сигналов. Поддержкой HDCP поддерживается для ввода скопировать защищенный контент с таких устройств, как Blu-ray плееры.

ЭФФЕКТЫ КОМПОЗИТИНГА

VR-4HD и включает DSK (на выходе ключа), картинка-в-картинке (Пияф), сплит-и Четырехместные компостирования эффекты идеально подходит для создания новостей стиля и корпоративной презентации. Функция DSK идеально подходит для наложение титров, тексты или логотипы на входящие источников видеосигнала, который может быть включен в фоновом режиме, в то время как текст или изображения остаются на экране. DSK поддерживает Яркость манипуляция (черный / белый) и Хромакей (синий / зеленый) для соединения двух видео в одном экране с помощью "картинка в картинке", или, используя функцию Split - идеально подходит для проведения семинаров и презентаций.

ОТЛИЧНОЕ ВИДЕО, ОТЛИЧНЫЙ ЗВУК

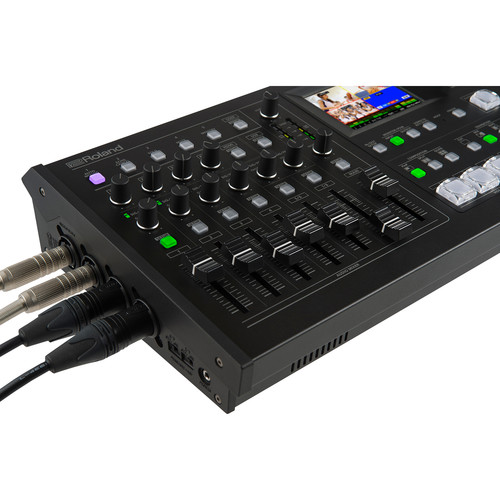

Достижение отличное звучание аудио для видео с VR-4HD и какие функции Роланда наградами цифровой обработки сигналов и современных функций, включая автоматическое смешивание, Эхо отмена и задержка для идеальной рассинхронизации между аудио и видео. VR-4HD как аудио микшер может смешивать четыре XLR микрофонных входа, стерео RCA и 1/8 мини-разъем, а также аудио, встроенный в четыре входа HDMI. Финальный микс может быть подан выход через XLR, RCA, а также встраивается в выходной HDMI-разъем.

Уникальный шлейф аудио функция включена с USB 3.0 порт, который может принести в аудио с подключенного ПК с помощью программного обеспечения конференц-связи, таких как Skype, и вернуть звук на компьютер без каких-либо завываний или Эхо на Эхо Отмена функция. Это делает VR-4HD идеальным инструментом для веб-конференций, которое позволяет для нескольких видео и аудио источников для использования с бесплатные онлайн вебконференції программного обеспечения.

 Функция Auto-Mixing обеспечивает простое и удобное микширование сигналов с микрофонов нескольких докладчиков, автоматически регулируя их громкость и даже предусматривая возможность настройки их приоритетности. Можно, например, назначить самый высокий приоритет ведущему, чтобы его всегда было слышно.

Для дистанционного управления VR-4HD с помощью компьютера предлагается программное обеспечение VR-4HD RCS.
Если скоммутировать VR-4HD и компьютер по USB, кроме дистанционного управления устройством с помощью компьютера станут доступными функции копирования настроек (архивирование) VR-4HD и обновления его системного программного обеспечения.

Дистанционно управлять VR-4HD можно с помощью компьютера, сенсорной панели или любого другого внешнего оборудования, поддерживающего протокол RS-232C.

VR-4HD оборудован разъемом TALLY/GPIO, выполненным на 9-контактном разъеме D-Sub. Кроме того, что он предусматривает ввод/вывод сигнала Tally, он позволяет вводить/выводить управляющий сигнал. Предусмотрена возможность приема и передачи данных.

Для организации записи или потоковой передачи сигнала достаточно просто подключить VR-4HD к компьютеру PC или Mac по шине USB 3.0. VR-4HD поддерживает вывод некомпрессированного сигнала формата Full 1080p. VR-4HD внедряет аудиомикс в программное видео и выводит изображение с выбранным разрешением.

Бесплатное программное приложение VR Video Capture для компьютеров Mac и PC обеспечивает простой и эффективный способ захвата несжатого видео с аудио высокого разрешения. Кроме того, с помощью приложения VR Video Capture можно захватить и сжатое видео, чтобы сразу же передать его в реальном времени на сайты, транслирующие видео в реальном режиме времени или на корпоративные серверы.

Характеристики

Video

Processing

4:2:2 (Y/Pb/Pr), 8-bit

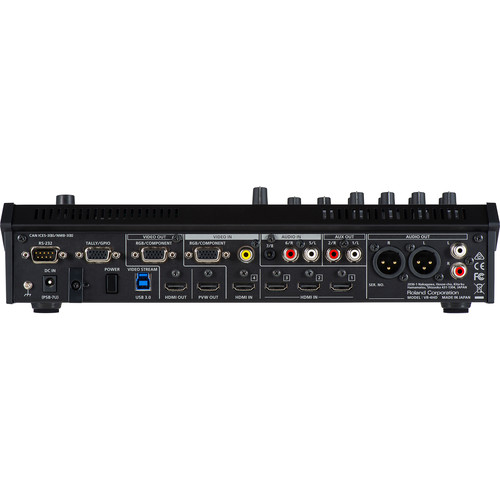

Input Connectors

INPUT 1-3: HDMI Type A (19 pins) x 3
* HDCP Supported

INPUT 4: HDMI Type A (19 pins) x 1
* HDCP Supported
RGB/COMPONENT (Mini D-sub 15-pin type) x 1
COMPOSITE (RCA phono type) x 1
* INPUT 4: HDMI , RGB/COMPONENT or COMPOSITE selected.

Output Connectors

MAIN OUT: HDMI Type A (19 pins) x 1
* HDCP Supported
RGB/COMPONENT (Mini D-sub 15-pin type) x 1

PREVIEW OUT: HDMI Type A (19 pins) x 1
* HDCP Supported

USB3.0: USB B type x 1

Input formats

HDMI INPUT 1-3: 720/59.94p, 720/50p (SYSTEM FORMAT: 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p (SYSTEM FORMAT: 1080i, 1080p)

INPUT 4: HDMI, RGB/COMPONENT:
480/59.94i, 576/50i, 480/59.94p, 576/50p
720/59.94p, 720/50p, 1080/59.94i, 1080/50i
1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz) , WUXGA (1920 x 1200/60 Hz)

COMPOSITE: 480/59.94i, 576/50i
* The refresh rate is the maximum value of each resolution.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 Hz or 50 Hz).

Output formats

MAIN OUT (HDMI, RGB/COMPONENT): 480/59.94i, 576/50i, 480/59.94p, 576/50p
720/59.94p, 720/50p, 1080/59.94i, 1080/50i
1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz) , WUXGA (1920 x 1200/60 Hz)

PREVIEW OUT: 720/59.94p, 720/50p (SYSTEM FORMAT: 720p)
1080/59.94i, 1080/50i (SYSTEM FORMAT: 1080i)
1080/59.94p, 1080/50p (SYSTEM FORMAT: 1080p)

USB3.0: 720/29.97p, 720/25p (SYSTEM FORMAT: 720p)
1080/29.97p, 1080/25p (SYSTEM FORMAT: 1080i, 1080p)
* The MAIN OUTPUT format of HDMI and RGB/COMPONENT is always the same.
When an interlaced format is selected, component signal is output from the RGB/COMPONENT connector.
When a non-interlaced format is selected, RGB signal is output from the RGB/COMPONENT connector.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 Hz or 50 Hz).

Video Effects

Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types)
Effects: NEGATIVE, EMBOSS, COLORIZE, COLORPASS, POSTERIZE, SILHOUETTE, MONOCOLOR, FINDEDGE (8 types)
Composition: PinP, SPLIT, QUAD, KEY (Luminance Key, Chroma Key)

Audio

Audio Processing

Sampling rate: 24 bits/48 kHz

Audio formats

HDMI: Linear PCM, 24 bits/48 kHz, 2 ch
USB: Linear PCM, 16 bits/48 kHz, 2 ch

Input Connectors

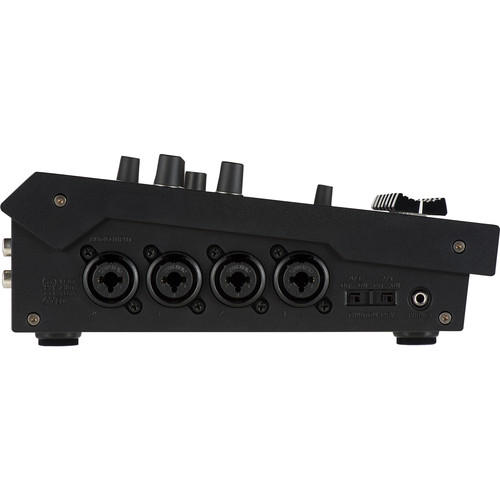

AUDIO IN 1-4 (XLR/TRS combo type, phantom power)
AUDIO IN 5-6 (RCA phono type)
AUDIO IN 7/8 (Stereo miniature type)
USB B type (stereo)

Phantom Power

DC 48 V (unloaded maximum), 10 mA (maximum load)
* Current value per channel

Output Connectors

AUDIO OUT: L, R (XLR type)
L, R (RCA phono type)

AUX OUT: L, R (RCA phono type)

USB: USB B type (stereo)

PHONES: Stereo miniature type

Signal Level and Impedance

XLR/TRS combo type
Input Signal Level : -60--+4 dBu (Maximum: +22 dBu)
Input Impedance : 10 k ohms (GAIN 0--23 dB), 5 k ohms (GAIN 24--64 dB)
RCA phono type
Input Signal Level : -10 dBu (Maximum: +8 dBu)
Input Impedance : 15 k ohms
Output Signal Level : -10 dBu (Maximum: +8 dBu)
Output Impedance : 1 k ohm
XLR type
Output Signal Level : +4 dBu (Maximum: +22 dBu)
Output Impedance : 600 ohms
Miniature type
Input Signal Level : -15 dBu (Maximum: +3 dBu)
Input Impedance : 15 k ohms
Headphones
Output Signal Level : 75 mW + 75 mW
Output Impedance : 32 ohms

Audio Effects

Auto Mixing, Echo Cancel, EQ, Delay, Compressor, HPF, Gate, Reverb, Multi-Band Compressor, Limiter

Others

Other Connectors

RS-232:
D-sub 9-pin type
Tally/GPIO:
Mini D-sub 15-pin type
USB 3.0/2.0 (device):
USB B type, USB-VIDEO (Super-Speed), USB-AUDIO 2 IN/2 OUT (Full-Speed), remote control from PC

Display

Graphic Color LCD, 320 x 240 dots, touch panel

Other Functions

MEMORY (8 types)
FREEZE (input video captured)
OUTPUT FADE (Audio, Video: WHITE or BLACK)

Power Supply

AC Adaptor

Current Draw

3 A

Power Consumption

36 W

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions

339 (W) x 217 (D) x 87 (H) mm
13-3/8 (W) x 8-9/16 (D) x 3-7/16 (H) inches

Weight (excluding AC adaptor)

2.4 kg
5 lbs 5 oz

Accessories

Owner's manual
AC adaptor
Power cord

Notes

* 0 dBu=0.775 Vrms
