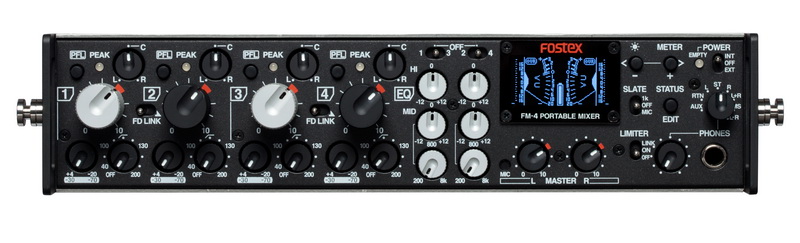

FOSTEX FM4

Описание и характеристики FOSTEX FM4

FOSTEX FM4 − качественный, проверенный полевой четырехканальный микшер.  Устройство превосходно записывает звук в любых условиях. Модель идеально подходит даже для режиссеров с самыми высокими требованиями. Запись звука может вестись в самых различных условиях.

Технические характеристики:

Входы:

• INPUT 1 через вход 4: XLR-3-31 типа (трансформатор сбалансированный).

Микрофонный вход:

• Входное сопротивление: 2 кОм или более.
• Номинальный входной уровень: от -70 дБ до -30 дБ.
• Фантомное питание: P48V или T12V (по выбору).

Линейный вход:

• Входной импеданс: 10 кОм или более.
• Номинальный входной уровень: от -20 дБ до +4 дБ.
• AUX IN: XLR-5-51 типа (электронно-симметричный).
• Входной импеданс: 20 кОм или более.
• Номинальный входной уровень: +4 дБ.
• RTN IN: Разъем: ø3.5mm стерео мини-джек (несимметричный).
• Входной импеданс: 10 кОм или более.
• Номинальный уровень входа: -10 дБВ.

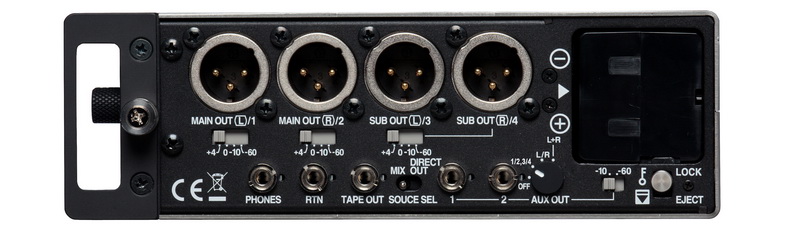

Выходы:

• MAIN OUT (L, R) / DIRECT OUT (CH1-2): XLR-3-32 типа (трансформатор сбалансированный).

Применимое сопротивление нагрузки: 600 Ом или более.

• Номинальный выходной уровень: +4, 0, -10 или -60 дБ (FM-4) / +4, 0, -20 или -60 дБ (FM-3) (переключаемый).
• FM-4 SUB OUT / DIRECT OUT (CH 3-4): XLR-5-52 типа (электронно-симметричный).
• FM-3 SUB OUT: XLR-5-52 типа (электронно-симметричный).
• Применимое сопротивление нагрузки: 10 кОм или более.
• Номинальный выходной уровень: +4, 0, -20 или -60 дБ (переключается).
• TAPE OUT: Разъем: ø 3,5 мм стерео мини-джек (несимметричный).
• Применимое сопротивление нагрузки: 10 кОм или более.
• Номинальный выходной уровень: -10 дБВ.
• AUX OUT: Разъем: ø3.5mm стерео мини-джек (несимметричный).
• Применимое сопротивление нагрузки: 10 кОм или более.
• Номинальный выходной уровень: -10 дБВ или -60 дБВ (переключаемый).
• ТЕЛЕФОНЫ: Разъемы: 1 / 4 "стерео джек и ø3.5mm стерео мини-джек.
• Применимое сопротивление нагрузки: 8 Ом или более.

LIMITER:

• Время атаки: около 5 мс. Выпуск время: около 200 мс.
• Пороговый уровень: +6, +9 или +12 дБ (FM-4) / +6 или +12 дБ (FM-3) уровень выходного сигнала.
• Соотношение: 3:1 или 5:1 (уровень и соотношение может быть выбран с помощью статуса режиме).
• DC IN: XLR-4-32 (мужчины). Входное напряжение: DC10V к DC 24V.
• DC OUT: Hirose 4-контактный (розетка). Применимо плагина: Hirose HR10A-7P-4П. DC7.2V - 24.

Частотная характеристика:

• LINE IN - MAIN OUT: 20 Гц до 20 кГц + / - 1 дБ (опорный уровень).
• MIC IN - MAIN OUT: 40 Гц до 20 кГц + / - 1 дБ (опорный уровень).
• НАУШНИКИ (32 Ом, мощность 25mW): от 20 Гц до 20 кГц + / - 3 дБ.

Отношение сигнал / шум (A-взвешенный):

• LINE (INPUT GAIN: +4 дБ): 80 дБ или лучше.
• MIC (INPUT GAIN:-70dBu: 55 дБ или выше (эквивалент входного шума: -125 дБ).

Суммарный коэффициент гармонических искажений:

• LINE: 0,1% или меньше на 1 кГц (Input Gain +4 дБ).
• MIC: 0,1% или меньше на 1 кГц (Input Gain-70dBu).
