Описание Roland Edirol V-440HD
Для разработчиков телевизионных комплексов проблема совместимости оборудования всегда стояла на первых местах. Появление формата HDV открыло новые горизонты для производителей и одновременно усложнило задачу интегрирования различного оборудования в единый комплекс. Основная проблема такой двоякой ситуации – сама концепция бюджетности техники HDV. В целях снижения стоимости и расширения круга потенциальных пользователей производители не перегружают приборы «лишними» интерфейсами, присущими более дорогому и более многофункциональному оборудованию.
Среди прочих производителей выделяется компания Roland, разработавшая и выпускающая целое семейство приборов для решения вопросов коммутации оборудования, имеющего различные интерфейсы, а также для микширования и преобразования несинхронных и разноформатных сигналов. Применение подобных устройств значительно облегчает построение бюджетных комплексов и позволяет решать самые разные задачи.

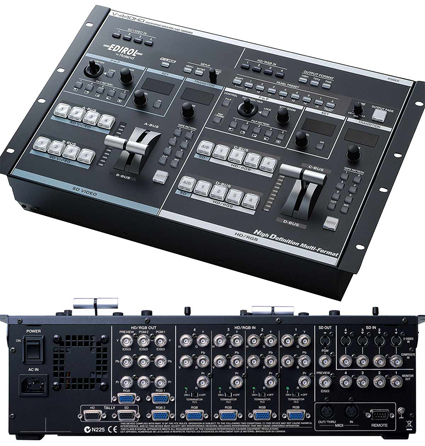

Видеомикшер Edirol V-440HD относительно давно известен на мировом рынке. Микшер по сути содержит в себе два независимых микшера SD и HD форматов с возможностью микширования сигналов различного разрешения и с различным аспектом кадра (4:3 и 16:9). Для секции SD предусмотрены входы композитного видеосигнала и сигнала YC, а также отдельный выход SD, для секции HD – компонентные YUV или RGB входы и выходы. Прибор обеспечивает микширование с несколькими вариантами переходов типа шторок, фейдера и пр., режим «картинка в картинке» и вывод сигнала в одном из форматов: RGB, YUV 1080i или YUV 720p независимо от форматов входных сигналов.
Благодаря встроенным кадровым синхронизаторам на всех входах видеомикшер можно применять для работы с камерами, не имеющими входа опорного сигнала. Эта возможность позволяет построить многокамерные съёмочные комплексы для трансляции и записи с места событий на недорогих камерах HDV, имеющих только аналоговый компонентный выход.
- Микшер работает с SD, HD видео и RGB компьютерными сигналами;
- «Двухуровневая» схема – два видеомикшера в одном корпусе: SD (4 входа) и HD (4 входа);
Повышающая конверсия для SD сигналов до HD;
- Входы
SD: Композитный, Y/C
HD: Аналоговый компонентный, 15-pin VGA
- Поддерживаемые форматы сигналов:
1080i 50/60 Гц, 720p 50/60 Гц, 576p50 ; SXGA 1280x1024, XGA 1024x768, VGA 640x480
(PC сигналы должны иметь частоту кадров 60, 70 или 75 Гц)
Выбор формата сигнала для каждого входа в отдельности;
- Видеомикшер оснащен встроенным кадровым синхронизатором TBC (Time Base Corrector), что позволяет работать с асинхронными сигналами без использования Genlock;
- Видео эффекты: переходы со шторками, картинка-в-картинке с функцией zoom/pan, Chroma и Luminance кейеры;
- Задержка при выводе сигналов в эфир – 1-2 секунды;
- Формат сигнала на программном и preview выходе может быть выбран между 1080i, 720p или SXGA, независимо.
- Компонентный HD сигнал на выходе может быть преобразован в HD-SDI при помощи дополнительного конвертора.
- Интерфейс MIDI (IN/OUT), RS-232C D-sub 9 pin, V-LINK (Edirol / Roland)
Таблица технических характеристик:
| Форматы видео сигнала |
| Стандартная четкость (SD) |
NTSC,PAL |
| Высокая четкость (HD) |
(YUV) 720P(V:59.94Hz,50Hz),1080i(V:59Hz.94Hz,50Hz) |
| RGB |
(1024x768 V:60,70,75Hz), SXGA(1280x1024 V:60Hz) |
| Цветопредставление |
| Стандартная четкость (SD) |
13.5MHz,4:2:2 (Y:B-Y:R-Y), 8 битное представление |
| Высокая четкость (HD) |
74.1758MHz(V=59.94Hz)/74.25MHz(V=50Hz)
4:4:4 (Y:Cb:Cr), 8-битное представление |
| RGB |
65MHz to 110MHz 4:4:4 (G:B:R), 8-битное представление |
| Видео входы |
| Стандартная четкость (SD) |
Композитный: BNC x4ch
Y/C (S-video)*: 4pin MiniDIN Type x4ch
С активной петлей
Y: 1Vp-p,75 Ом
C: 0.286mVp-p,75ohms(NTSC), 0.3mVp-p,75ohms(PAL)
*Приоритет у S-video входа
|
| Высокая четкость (HD) |
Компонентный: Y/Pb/Pr BNC x4ch
Разрешение 1080i 59.94/50Hz (SMPTE274M), 720p 59.94/50Hz (SMPTE296M)
Сканирование : прогрессивное или чересстрочное
Уровень сигнала: Y:+0.7Vp-p Pb/Pr:+/-0.35V (75ohm termination)
Синхронизация: +/-0.3V(75ohm termination) Ternary sync |
| RGB |
D-SUB 15pinx4ch
Разрешение:
640x480 V:60,70,75Hz VESA
800x600 V:60,70,75Hz VESA
1024x768 V:60,70,75Hz VESA
1280x960 V:60,70,75Hz VESA
1280x1024 V:60Hz VESA
Прогрессивное сканирование
Уровень сигнала: R,G,B 0.7Vp-p (75ohm termination)
Сигналы синхронизации: H-Sync, V-Sync separated
Уровни сигналов синхронизации: TTL Level (Positive Sync/Negative Sync : Auto detect)
|
| Видео выходы |
| Стандартная четкость (SD) |
Композитный: BNC x1 1Vp-p,(75ohm termination)
Y/C (S-video): 4pin MiniDIN Type x1
Просмотровый выход: Композитный (BNC) x1 |
| Высокая четкость (HD) |
Компонентный: Y/Pb/Pr(BNC)
* Программный x2, Просмотр x1
Разрешение: 1080i 59.94/50Hz (SMPTE274M), 720p 59.94/50Hz (SMPTE296M)
Сканирование : прогрессивное или чересстрочное
Уровень сигнала: Y:+0.7Vp-p Pb/Pr:+/-0.35V (75ohm termination)
Синхронизация: +/-0.3V(75ohm termination) Ternary sync
Выходные сигналы: RGB или 1080i или 720P |
| RGB |
D-SUB Shrink-15pin Программный x2, Просмотр OUT x1
Разрешение:
640x480 V:60,70,75Hz VESA
800x600 V:60,70,75Hz VESA
1024x768 V:60,70,75Hz VESA
1280x960 V:60,70,75Hz VESA
1280x1024 V:60Hz VESA
Прогрессивное сканирование
Уровень видео сигнала: R,G,B 0.7Vp-p(75ohm termination)
Уровень сигнала синхронихации: TTL Level (Positive Sync)
|
| Эффекты |
| SD |
MIX, WIPE, PinP, Luminance Key, Chroma Key(blue/green) |
| HD |
MIX, WIPE, PinP, Luminance Key, Chroma Key(blue/green) |
| Интерфейсы дистанционного управления |
| Tally |
D-SUB 15pin type x 2
(1 для SD + 1 для HD) |
| MIDI |
5 pin DIN type (вход/выход) |
| RS-232C |
D-SUB 9pin |
| Общие |
| Источник питания |
AC 100 – 240В 50-60Hz |
| Энергопотребление |
50 Вт (100-120V:0.5A, 200-240V:0.3A) |
| Габариты (Ш x Г x В) |
482 x 130 x 308 мм |
| Масса |
4 кг |
|
