Оборудование для беспроводной передачи видеосигнала ABONAIR AB420 Portable

ABonAir AB420

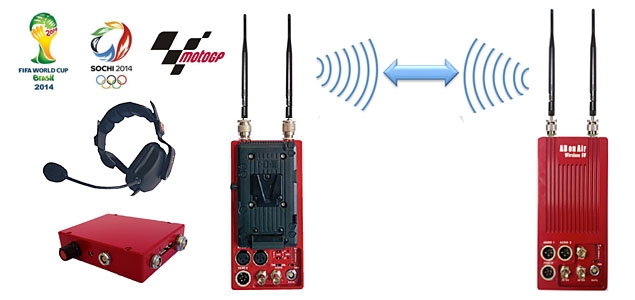

Беспроводная система трансляции, позволяет подключить камеру непосредственно к медиа центрам или программным системам без ограничений кабельного подключения. AB420 включает в себя встроенный блок управления камерой (CCU или RCP), индикацию Tally и систему связи режиссер-оператор. Рабочая зона передачи видео достигает 2,5 км. Передатчик системы легко устанавливается на любую профессиональную камеру с креплением аккумулятора типа V-lock.

ABonAir AB420 использует все возможности технологии архитектуры MIMO, две антенны на приемнике и передатчике позволяют повысить производительность передачи и обеспечить улучшение зоны покрытия даже в самых радио-сложных условиях. Архитектура AB420 MIMO (Multiple-Input-Multiple-Output) использует одновременную передачу двух потоков данных через два канала передатчика. Сложение сигналов в приемнике позволяет повысить стабильность сигнала.

Система AB420 поддерживает двунаправленную Интерком связь между режиссером и оператором на том же ВЧ канале, на котором передается сигнал видео . Это обеспечивает отсутствие затрат на дополнительное оборудование. Поставляемый в комплекте поясной блок и гарнитура связи подключаются непосредственно к передатчику AB420.

AB420 может быть подключена к оптическим удлинителям сигнала Extender (FCE), для удаленного размещения приемных секторных антенн.

Построенная на двунаправленных каналах передачи данных между передатчиком и приемником, система ABonAir производит проверку полученных данных каждого пакета пикселей и обеспечивает надежное качество передачи. Технология AB420, позволяет создавать стабильные и надежные беспроводные видео-каналы по доступным ценам.

Антенная архитектура

MIMO (Multiple-Input-Multiple-Output)

Full SD/HD

Система поддерживает следующие форматы сигнала: 1080p, 1080i, 720p, NTSC, PAL с частотой кадров 60fps, 59.94, 50, 30, 29.97, 25 и 24.

ABonAir для своих продуктов использует частоты 5ГГц и 2.4ГГц выделенные для общественного пользования.

Пониженное время задержки

Этот режим позволяет пользователю уменьшить общую систему задержки до 90 мс при работе в составе проводных камер. В тех случаях, когда низкая задержка не нужна, оператор может выбрать обычный режим для увеличения спектра и качества изображения.

Интерком

Встроенная система служебной связи позволяет общаться оператору камеры с режиссером при удалении до 2,5 км.

Блок Управления Камерой (CCU)

При использовании в производстве нескольких камер, необходимо дистанционное управление настройками цвета и изменение установок камеры. Интерфейс подключения RCP позволяет централизованно контролировать и управлять камерой по беспроводной сети с удалением до 2 км.

Индикация Tally

Система поддерживает как внутреннюю (индикация в CCU), так и внешнюю индикацию Tally.

Автоматическая настройка

Система выбирает параметры работы автоматически, на основе окружающих параметров. Это позволяет оператору заниматься его главной задачей - съемкой и не отвлекает на сложные настройки системы. Среди автоматически настраивающихся параметров: RF канала, кодирование, битрейт, режим модуляции, коррекция ошибок и многое другое.

Опциональные секторные антенны - удаление камеры до 2500 метров

ABonAir предлагает широкий выбор антенн, всенаправленные или секторные, которые позволяют пользователю увеличить зону передачи видео до 2,5 км.

Канал передачи данных

Для специального комплексного использования системы, ABonAir AB420 имеет полнодуплексный data link который может поддерживать скорость обмена данными до 1Мбит/с. Это позволяет пользователям передавать любые данные приложений между передатчиком и приемником.

Звук

Звуковой сигнал может быть встроен в SDI поток видео непосредственно с камеры, либо микрофон может быть подключен к одному из двух XLR входов, доступных в системе. Система поддерживает микрофоны с фантомным питанием 48В.

Низкая потребляемая мощность

При потреблении электроэнергии всего 12Вт, пользователи могут работать с системой в течение нескольких часов от обычной батареи камеры.
