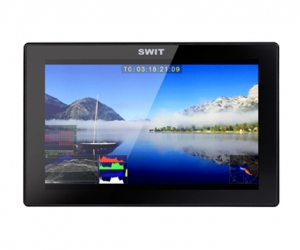

SWIT S-1073F (Simple package)

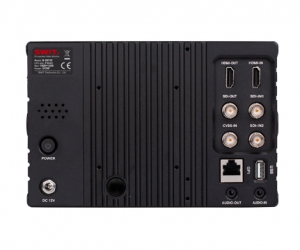

Входы и выходы

Монитор S-1073F имеет SDI и HDMI интерфейсы. Два переключаемых BNC разъема с поддержкой 2K/3G/HD/SD форматов и HDMI вход спецификации 1.3. Встроенный конвертер позволяет преобразовывать входной HDMI сигнал 480i, 576i, 720p (60/59.94/50), 1080i (60/59.94/50), 1080p (30/29.97/25/24/23.98) в выходной разъем SDI, при этом отключается проходной сигнал SDI входа.

Мониторинг встроенного звука

S-1073F поддерживает декодирование и отображение на экране 16-и каналов звука встроенных в SDI и 2-х каналов в HDMI. К отображению в шаблоне аудиометра доступны варианты 2-8-16 каналов. Для мониторного контроля через разъем miniJACK 3,5мм для подключения наушников, расположенного на передней панели, доступны только два выбранных канала.

Поддержка стандарта Rec.709

S-1073F может работать с цветовым пространством Rec.709* испльзуемым в цифровых кинокамерах, преобразовывая его в LUT, включая Log-C, C-log, S-log2，S-log3, V-log, J-log1, RedLogFilm. Кроме этого, Вы можете импортировать 3DLUT в монитор используя обычный USB накопитель.
* Для работы данной функции необходимо обновление программного обеспечения до последней версии.

Функционал FPGA

В мониторе S-1073F доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.

Осциллограф, вектроскоп и RGB гистограмма

Для полноценного контроля качества сигнала, функционал S-1073F дополнен осцилографом (Y/Pb/Pr/R/G/B), вектроскопом и RGB гистограммой. Насторйки отображения для каждой функции назначаются в меню индивидуально.

Индикация Tally

S-1073F не имеет вынесенных на корпус ламп Tally, индикация выводится на экран монитора. Управление включением производится через разъем GPI(RS485). Цвет индикации выбирается в меню и может быть красным, желтым, зеленым.

Взаимозаменяемые аккумуляторные адаптеры

Опционально для монитора S-1073F (Luxury package) можно приобрести любую аккумуляторную площадку S-7006:
S-7006F для SONY NP-F970/770, SWIT S-8972/8970/8770
S-7006U для SONY BP-U90/60/U30, SWIT S-8U93/63
S-7006D для Panasonic CGA-D54, VW-VBD58, SWIT S-8D62, S-8D58
S-7006B для Panasonic VW-VBG6, SWIT S-8BG6
S-7006J для JVC BN-V428U, SWIT S-8428
S-7006V для JVC BN-VF823, SWIT S-8823
S-7006i для SSL-JVC50, SWIT S-8i50
S-7006C для Canon BP-945/970G, SWIT S-8845, S-8945
S-7006E для Canon LP-E6, SWIT S-8PE6
S-7006A для Gold mount
S-7006S для V-lock
