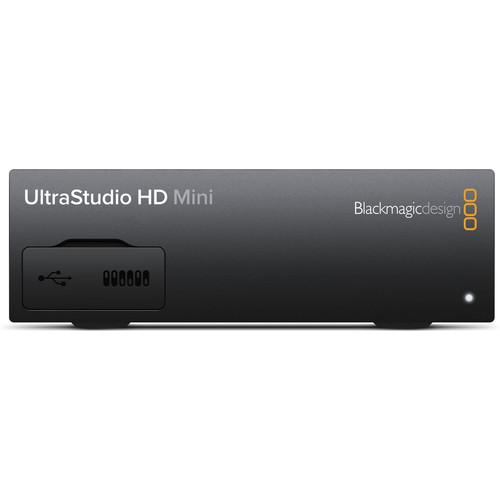

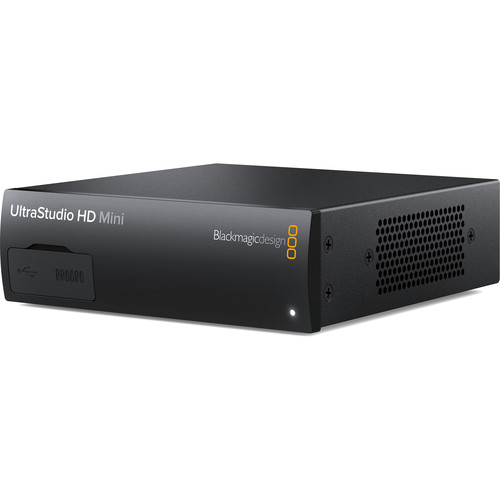

Blackmagic UltraStudio HD Mini

UltraStudio HD Mini оснащается интерфейсами профессионального уровня, включая 3G-SDI, аналоговый (YUV) и композитный (NTSC/PAL) входы, а также синхровход. Для использования аналоговых источников с балансным звуком и аппаратуры класса Hi-Fi есть два разъема 1/4 дюйма. Кроме того, предусмотрен порт RS-422, который позволяет управлять вещательными деками в удаленном режиме. Выводить сигнал можно через двухканальный выход 3G-SDI для кеинга или через HDMI для мониторинга на большом экране.

UltraStudio
Запись и воспроизведение профессионального уровня на основе Thunderbolt 3
Подключение компьютера к разного рода видеотехнике через интерфейс Thunderbolt 3 позволяет создавать мощные рабочие станции для редактирования материала, архивирования старых записей, вывода вещательной графики и даже прямой потоковой трансляции. Этот порт дает возможность работать с материалом в форматах SD, HD, Ultra HD и 4K DCI с кадровой частотой до 60 fps. Предусмотрены интерфейсы SDI, HDMI и аналоговые разъемы для записи и передачи 10-битного YUV- и 12‑битного RGB‑видео как в Apple ProRes, так и в несжатых форматах. Модели UltraStudio полностью совместимы с такими популярными приложениями для обработки видео, как DaVinci Resolve, Avid Media Composer, Adobe Premiere Pro и Final Cut Pro, установленными на платформах Mac, Windows или Linux.

Новая линейка UltraStudio 4K Mini
Новая модель UltraStudio 4K Mini представляет собой портативное решение захвата и вывода на основе Thunderbolt 3, созданное с учетом последних технологий вещательной индустрии. Оно позволяет работать с материалом в широком динамическом диапазоне (8 и 10 бит при 60 fps и 12 бит при 30 fps для прогрессивного видео в форматах до 4K DCI). На передней панели расположены кнопки управления, ЖК-дисплей для мониторинга и настройки, XLR-вход для микрофона и гнездо 1/4 дюйма для наушников. UltraStudio 4K Mini также имеет разъем USB для клавиатуры и мыши, функцию компенсационной зарядки аккумулятора ноутбука при подключении через порт Thunderbolt 3 и встроенный SD-картридер для быстрого доступа к медиафайлам камеры.

Портативные и студийные модели на выбор
Модели UltraStudio имеют практически все необходимые разъемы для подключения к студийным декам, мониторам и другим устройствам. Они идеально подходят как для установки в стойках, так и для использования в качестве настольного оборудования в передвижных телевизионных станциях. Модификации UltraStudio Mini отличаются компактностью и позволяют вести прямую запись с камер в мобильных условиях и выполнять грейдинг непосредственно на съемочной площадке.

               Рэковая                Настольная              Портативная

Профессиональное решение для захвата и вывода видео
Независимо от того, обрабатывается материал на съемочной площадке или в студии, модели линейки UltraStudio обеспечивают запись и воспроизведение видео в исключительном цифровом качестве. Их функционал скрупулезно продуман для каждого этапа производства — от прямого захвата изображения и мониторинга до монтажа, грейдинга и создания визуальных эффектов. Некоторые модификации имеют интерфейс 12G-SDI и поддерживают новейшие форматы с широким динамическим диапазоном. Это позволяет колористам намного быстрее выводить готовый контент на вещательные дисплеи, HDR-телевизоры или современные кинопроекторы. UltraStudio можно также использовать для передачи SDI-сигналов заполнения и удаления с компьютера на эфирный микшер, когда нужно выполнить кеинг с помощью RGB-графики во время вещания.

Аппаратное кодирование видео
UltraStudio 4K Extreme 3 имеет аппаратный кодер для конвертирования видео в H.265 — современный стандарт компрессии для распространяемого через Интернет Ultra HD-контента. Он также позволяет сжимать файлы в SD- и HD-разрешении, которые в этом случае будут иметь меньший размер. Для кодера предусмотрена возможность обновления для поддержки дополнительных форматов.

Разъемы высокого качества
UltraStudio позволяет подключать практически любую видеотехнику. На каждой модификации есть вход и выход SDI, HDMI-выход для мониторинга изображения плюс компонентный (YUV) и композитный (NTSC/PAL) интерфейсы с возможностью ввода балансного аналогового звука для архивирования материала с традиционных вещательных дек. Для выполнения кеинга предусмотрен двухканальный SDI-выход. Все решения линейки имеют разъем для синхронизации с системами вещания и функцию дистанционного управления через RS-422. Модели UltraStudio 4K Mini и Extreme дополнительно оснащены входом HDMI и обеспечивают вывод балансного аналогового звука для совместимости со студийными решениями контроля аудиодорожки. Более габаритная задняя панель на UltraStudio 4K Extreme вмещает также разъемы XLR для тайм-кода, четырех каналов аналогового и двух каналов AES/EBU‑аудио.

Мощь технологии Thunderbolt 3™
Благодаря революционной технологии Thunderbolt 3™ решение UltraStudio передает данные на компьютер по однокабельному соединению, полосы пропускания которого достаточно для форматов самого высокого разрешения. Thunderbolt обеспечивает малое время задержки и точную временную синхронизацию, позволяя добиться исключительных результатов при захвате и выводе видео. При работе в студии устройство UltraStudio 4K подключают к сети переменного тока. С помощью порта Thunderbolt 3 новая модель UltraStudio 4K Mini может даже обеспечивать ноутбук минимальным питанием 45 Вт для поддержания уровня зарядки батареи.

Исключительное качество в сжатом и несжатом форматах
UltraStudio позволяет работать с 10-битным несжатым видео, а также с материалом, для компрессии которого используют кодеки Apple ProRes и DNxHD. В первом случае создается математически точная копия исходного изображения, поэтому полученные файлы будут всегда отличаться исключительным качеством. Это обеспечивает повышенную точность при выполнении таких действий, как кеинг, наложение слоев и цветокоррекция. Еще одно преимущество заключается в том, что разрешающая способность Ultra HD в четыре раза выше по сравнению с 1080HD!

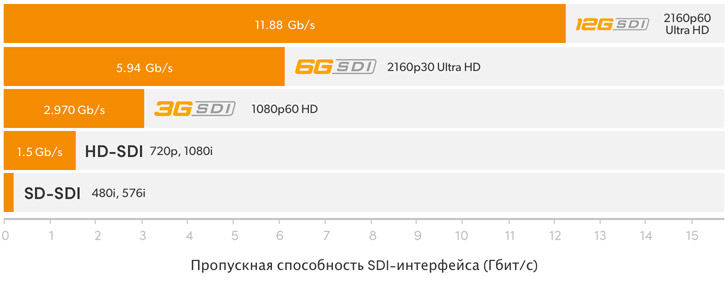

Скоростной интерфейс 12G‑SDI для Ultra HD-видео
UltraStudio 4K Extreme 3 и UltraStudio 4K Mini оснащены самым современным интерфейсом 12G‑SDI, что делает эти модели наиболее мощным решением захвата и вывода. Для записи и воспроизведения видео в Ultra HD и 4K 60p достаточно одного кабеля BNC, а благодаря поддержке разных скоростей устройства совместимы с любым другим оборудованием. Это позволяет подключать SD- и HD-технику, а при необходимости переходить на Ultra HD в форматах вплоть до 2160p/60. Поскольку интерфейс 12G‑SDI является двухканальным, его можно использовать для кеинга материала (до 2160p/30) в реальном времени.

Монтаж, визуальные эффекты, цветокоррекция и обработка звука
Модели UltraStudio превосходно совместимы с DaVinci Resolve — полнофункциональным приложением для постобработки, которое можно устанавливать на платформах Mac, Windows и Linux. Это лучший в мире программный продукт, позволяющий на профессиональном уровне выполнять редактирование и цветокоррекцию видео, сводить аудиодорожку и добавлять визуальные эффекты. DaVinci Resolve используют в Голливуде чаще, чем любое другое решение. Его огромный набор инструментов дает неограниченную свободу при создании художественных картин, телепередач, музыкальных клипов, рекламных роликов и видеоматериала для сервиса YouTube.

Кнопки управления
Динамичные условия работы требуют быстрого обращения к текущим параметрам. Модели UltraStudio 4K имеют переднюю панель с кнопками, с помощью которых выбирают входы видео- и аудиосигнала. Это позволяет использовать звук, встроенный в SDI-поток или полученный из других аналоговых источников. Интегрированный ЖК‑дисплей обеспечивает просмотр материала при воспроизведении в реальном времени, что особенно важно в условиях прямого эфира. Чтобы данные функции стали доступны на UltraStudio HD Mini, можно установить Teranex Mini Smart Panel.

Элегантная металлическая конструкция
Корпус UltraStudio 4K Extreme 3 выполнен из цельного авиационного алюминия. Рассчитанный на работу в любых условиях, он отличается не только исключительной прочностью, но и малым весом. Решение идеально подходит для использования в монтажных, студиях постпроизводства и передвижных телестанциях. Специальный дизайн предусматривает быструю установку в стойку с другим оборудованием, а большое количество видео- и аудиоразъемов дают возможность обрабатывать материал любого формата. Уникальная конструкция и передовые технологии модели UltraStudio 4K Extreme позволят вовремя завершить даже самые срочные проекты.

Дизайн системы питания
Уникальная технология питания линейки UltraStudio призвана улучшить стабильность, универсальность и компактность устройств. Модель UltraStudio 4K Extreme 3 отличается высокой надежностью, 4K Mini позволяет подавать питание на другие устройства, а портативное решение HD Mini может снабжаться электроэнергией через интерфейс Thunderbolt.

UltraStudio HD Mini
Модель UltraStudio HD Mini получает питание от компьютера через порт Thunderbolt, поэтому отдельное подсоединение к электросети не требуется. Благодаря этому она обеспечивает исключительную мобильность, потому что для работы с высококачественным видео достаточно подключиться к ноутбуку с поддержкой технологии Thunderbolt. В сочетании с приложением Davinci Resolve данная модель становится идеальным решением для монтажа и грейдинга на съемочной площадке.

UltraStudio 4K Mini
UltraStudio 4K Mini имеет встроенный блок питания 110-220 В по стандарту МЭК, который позволяет подключаться к сети практически в любой стране мира без дополнительного адаптера. Кроме того, через интерфейс Thunderbolt 3 эта модель может обеспечивать ноутбук минимальным питанием 45 Вт для поддержания уровня зарядки его батареи.

UltraStudio 4K Extreme 3
Модель UltraStudio 4K Extreme 3 оснащена двумя силовыми блоками и системой мгновенного переключения в случае сбоя на одном из них. Они оба автоматически выбирают напряжение в диапазоне 110-220 В по стандарту МЭК, что позволяет подключаться к сети практически в любой стране мира. Благодаря такому функционалу UltraStudio 4K Extreme 3 является идеальным решением для обеспечения бесперебойной работы критически важных компонентов инфраструктуры.

Современные интерфейсы

Приложения для нелинейного монтажа
Модели UltraStudio совместимы с большинством популярных систем для монтажа и оснащены самыми качественными разъемами для обработки практически любого материала. UltraStudio 4K имеет интерфейс 12G-SDI для захвата и вывода в Ultra HD, 4:4:4 и 1080p/60 HD, а также стереоскопического 3D-видео непосредственно в ПО для редактирования. Если программа не поддерживает прямое сохранение с аппаратного устройства, на помощь придет приложение Media Express. Оно входит в комплект поставки и позволяет записывать сжатое и несжатое видео в виде файлов разного типа. На UltraStudio также есть специальный выход для вывода процесса редактирования и грейдинга на большой экран для просмотра заказчиками. Предусмотрена поддержка DaVinci Resolve, Final Cut Pro X, Avid Media Composer и Premiere Pro CC, а драйвер WDM обеспечивает совместимость с большим количеством монтажных программ для Windows.

Запись материала во время съемки
Если на съемочной площадке используется система DaVinci Resolve, новая функция Resolve Live поможет в реальном времени выполнить грейдинг материала. Она позволяет добавлять узлы и корректоры, а также сохранять цветовые схемы для дальнейшей обработки видео. Для любого класса камеры легко подобрать свою модель UltraStudio, после подключения которой становится доступной не только цветокоррекция, но и запись в специальных кодеках, наиболее часто используемых в постпроизводстве. UltraStudio поддерживает множество форматов, а добавить новые можно в виде плагинов.

Визуальные эффекты и графика
UltraStudio превосходно подходит для наложения графики, потому что позволяет работать с изображением RGB 4:4:4 в полноцветном разрешении без субдискретизации. Поскольку UltraStudio поддерживает сохранение и воспроизведение файлов DPX, DVI и QuickTime, можно применять такие приложения для создания визуальных эффектов, как Fusion, After Effects CC и Photoshop CC. В комплект поставки входит специальный плагин для Photoshop CC, предназначенный для захвата кадров на входе и последующего вывода на выход устройства, в том числе в форматах Ultra HD и 4К DCI на моделях UltraStudio 4K. В комбинации с Photoshop CC и After Effects CC решение UltraStudio использует цветовое пространство RGB, которое гарантирует самые высокие результаты при передаче видео на микшеры или записи на пленку. Благодаря этому UltraStudio 4K обеспечивает точность при выполнении кеинга с помощью внешних устройств.

Оптимизация потокового вещания
Модели UltraStudio полностью совместимы с популярными приложениями потокового вещания и позволяют вести прямую трансляцию для многомиллионной интернет-аудитории. Кроме того, их можно использовать для записи материала непосредственно с камер или эфирных микшеров для последующей интеграции в контент. Первое сжатие выполняется при кодировании в нужный формат, поэтому видео будет иметь исключительное качество. UltraStudio поддерживает работу с такими широко распространенными программами, как Flash Media Live Encoder, Wirecast, Livestream Producer и Resolume Avenue. С помощью этого решения легко создавать онлайн-трансляции спортивных соревнований и концертов, а также подкасты с доступом в реальном времени или по запросу.

Цветоустановка
Исключительная точность цветопередачи, поддержка высокого разрешения и стереоскопического 3D-видео делают UltraStudio 4K Extreme 3 идеальным решением для грейдинга в приложении DaVinci Resolve. Несжатое видео можно выводить даже в Ultra HD, что позволяет создавать художественные фильмы на голливудском уровне. Модели разработаны с учетом специфики DaVinci Resolve и лучше всего подходят для использования с этой мощной системой постобработки. UltraStudio поможет выполнить поставленные задачи в полном соответствии с требованиями проекта!

Создание контента в реальном времени
Решения UltraStudio являются мощным инструментом при использовании совместно с эфирными видеомикшерами. Модели UltraStudio 4K имеют двухканальный выход SDI, благодаря которому можно накладывать графику RGB и анимацию или загружать изображение напрямую из Photoshop CC с помощью прилагаемого плагина. Это позволяет создавать эфирные титры на рабочих станциях и передавать их в реальном времени. Для записи или трансляции в пользовательском формате достаточно подключить UltraStudio к выходу видеомикшера!

Совместимость с большим количеством приложений
Только в UltraStudio реализована самая широкая поддержка средств редактирования и создания графики, что дает полную свободу в выборе программных продуктов. Благодаря совместимости с любыми приложениями на платформах Mac OS и Windows, а также наличию порта Thunderbolt устройство легко подключить к разным компьютерам. Плата позволяет выполнять полноценное редактирование в DaVinci Resolve, Final Cut Pro X, Media Composer, Premiere Pro CC и других продуктах. Для создания впечатляющих визуальных эффектов можно использовать After Effects CC и Photoshop CC, для качественной цветоустановки — DaVinci Resolve, а для звука — ProTools. Такая универсальность делает UltraStudio идеальным решением для любого этапа постпроизводства.

DaVinci Resolve
DaVinci Resolve для Mac, Windows и Linux — самая мощная система цветокоррекции, совместимая с высокопроизводительными видеокартами и консолями управления, такими как DaVinci Resolve Micro, Mini и Advanced. Она позволяет применять эффекты в цветовом пространстве YRGB с точностью 32-битной плавающей точки, использовать рабочие зоны Power Window и трекинг, выполнять глобальный и выборочный грейдинг, а также отслеживать 3D-объекты. Система является идеальным решением для цветокоррекции при работе с материалом в SD, HD, Ultra HD и 4K DCI. Модели UltraStudio 4K оптимизированы под DaVinci Resolve, что гарантирует применение всего функционала последней версии этого приложения.

Final Cut Pro X
Совместимость UltraStudio с Final Cut Pro подтверждена компанией Apple. Для монтажа видеоматериалов в этом приложении можно подключить любое SD-, HD- или Ultra HD-оборудование, включая HDCAM SR, HDCAM, HD-D5 и DVCPRO HD, а также SD-рекордеры, такие как Digital Betacam. Решение выполняет воспроизведение монтажной линейки с полной синхронизацией аудио и видео. Приложение Media Express, входящее в комплект поставки, допускает управление записью с внешних устройств и при этом обеспечивает обработку широкого набора метаданных. UltraStudio позволяет использовать такие функции Final Cut Pro, как 10‑битный рендеринг, 16-канальный звук, контроль деки, поддержка ProRes, JPEG, DV, DVCPRO, DVCPRO HD, а также несжатого 8- и 10-битного видео.

Драйвер WDM для Windows
В UltraStudio реализована поддержка драйверов WDM и DirectShow для захвата высококачественного видео непосредственно в системы нелинейного монтажа на платформе Windows. Совместимость с WDM и DirectShow позволяет выполнять запись, монтаж и постпроизводство полностью в операционной среде Windows, что дает возможность использовать сотни профессиональных приложений, такие как MAGIX Vegas Pro, VidBlasterX, vMix, Xsplit Broadcaster и многие другие. Благодаря взаимодействию с WDM и DirectShow решения UltraStudio обеспечивают полную свободу рабочего процесса на Windows.

Постобработка звука
Решение UltraStudio полностью совместимо с лучшими программными продуктами для нелинейного монтажа и допускает обработку звука в ProTools независимо от системы записи. При его подключении к ProTools можно одновременно воспроизводить видео и аудио и при этом обеспечивать синхронизацию изображения с фонограммой. Поддержка приложений для обработки аудио в среде Windows позволяет использовать Steinberg Nuendo для перезаписи звука и многодорожечного сведения, а Cubase — для наложения музыки на отдельную видеодорожку.

Автоматизация вещания
Обширная поддержка средств для автоматизации вещания
Если необходимо организовать трансляцию теле- или радиопрограмм в удаленном режиме, решения UltraStudio легко интегрировать с другими средствами автоматизации рабочего процесса. При использовании платформы Mac они совместимы с такими системами, как Tools On Air just: Broadcast Suite, Softron OnTheAir, MovieRecorder и OnTheAir CG. Для Windows реализована поддержка приложений Vidblaster X, Studio & Broadcast, Uniplay и PlayboxAirBox.

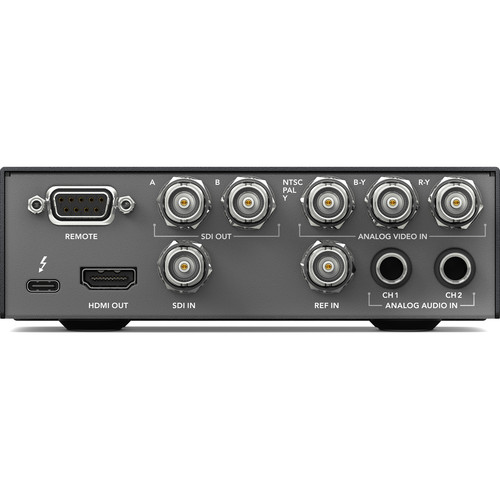

Разъемы

Видеовходы SDI

1 x 3 Гбит/с с возможностью переключения между SD и HD

Видеовыходы SDI

2 x 3 Гбит/с с возможностью переключения между SD и HD. Поддержка вырезающего/заполняющего сигнала.

Скорость передачи через SDI

270 Мбит/с; 1,5 Гбит/с и 3 Гбит/с

Оптический интерфейс для SDI-сигнала

Нет

Видеовходы HDMI

Нет

Видеовыходы HDMI

Один разъем HDMI 1.4b типа A

Входы аналогового видео

Y, B-Y, R-Y/NTSC/PAL

Выходы аналогового видео

Нет

Ввод аналогового звука

Два разъема 1/4 дюйма для балансного и небалансного аналогового звука

Вывод аналогового звука

Нет, только встроенный звук

Ввод звука через SDI

16 каналов, встроенных в сигналы SD и HD

Вывод звука через SDI

16 каналов, встроенных в сигналы SD и HD

Вывод звука через HDMI-выход

Два канала, встроенных в сигналы SD и HD

Разъемы для тайм-кода

Нет, только RP-188

Синхровход

Tri-Sync или Blackburst

Программные приложения

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

Другие поддерживаемые приложения:

Tools On Air Just: Play/Live/In, Softron MovieRecorder и MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro и Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One и CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity и InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video Webclip2Go & [REC]Marker, Zoom

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 8.1 и 10 (64-разрядная версия в обоих случаях)

Linux

Физические размеры

Комплект поставки
