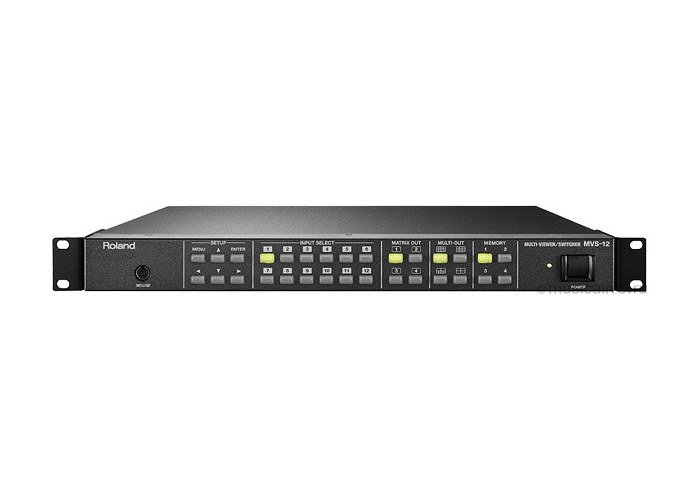

Roland MVS-12

MVS-12 группирует и выводит до 12 видеосигналов SD на один монитор HD или RGB. Режим мульти-просмотра удобен при совместном использовании прибора с популярными видеомикшерами стандарта SD, например, LVS-800 и V-8. MVS-12 также содержит встроенный матричный коммутатор, позволяющий направлять сигналы любых 12 видеоисточников через 4 независимые выхода на различные устройства, такие как мониторы, экраны, видеорекордеры и другие.

• 12 композитных видеовходов (SD)
• Видеовыходы HDMI/RGB для мульти-просмотра (HD)
• 4 паттерна мульти-просмотра (разделяющие экран на 4, 9, 10 и 12 окон)
• Управление параметрами и выбор входов с помощью компьютерной мыши
• Возможность управления с по Ethernet, RS-232C и MIDI
• Выбор выводимых на монитор каналов с помощью V-LINK

Видеоформат

Композитные

NTSC или PAL

HDMI, PC-RGB

1920 x 1080 (60 / 50 Гц), 1680 x 1050 (60 / 75 Гц),

1600 x 900 (60 / 75 Гц), 1440 x 900 (60 / 75 Гц),

1280 x 1024 (60 / 75 Гц), 1280 x 720 (60 / 50 Гц),

1024 x 768 (60 / 75 Гц) (прогрессивная развертка)
Обработка

4:2:2 (Y:B-Y:R-Y), 8 бит, 13.5 МГц (ITU-R BT.601)
Входные/выходные уровни и сопротивление
Композитные

1.0 В, 75 Ом
PC-RGB

0.7 В, 75 Ом (H, V: 5 В TTL)

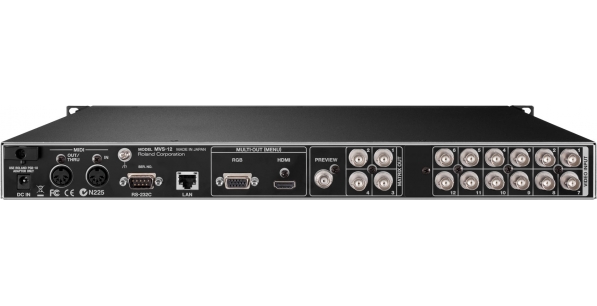

Разъемы
Видеовходы

Композитные: BNC x 12
Видеовыходы

Композитные (для MATRIX OUT): BNC x 4

Композитные (для MATRIX OUT Preview): BNC x 1

HDMI (для MULTI-OUT, MENU) x 1

PC-RGB (для MULTI-OUT, MENU): D-Sub 15-контактный x 1
Прочие разъемы

Ethernet 10 / 100Base-Tx RJ45 x 1

 RS-232C DB-9 x 1

 MIDI IN 5-контактный DIN x 1

 MIDI OUT / THRU 5-контактный DIN x 1

 Мышь PS/2 *Не прилагается.
Питание

Сетевой адаптер (прилагается)
Потребляемый ток

2 A
Габариты и вес
Ширина

431 мм
Глубина

320 мм
Высота

44 мм
Вес

3.0 кг
