Простой в использовании видеокоммутатор формата "подключил и работай" профессионального класса с развитым аудиофункционалом для проводимых вживую мероприятий
Популярность и востребованность систем подготовки материалов о происходящих "вживую" мероприятиях и потоковой передачи данных постоянно растет. Вместе с этим растет и потребность в более функционально мощном оборудовании, способном решать более сложные задачи. Входы SDI для камер и масштабируемые входы HDMI для данных компьютеров, планшетов и других источников видеосигнала на V-60HD позволяют облегчить процесс конфигурирования системы. Развитые функции работы со звуком, включая поддержку многоканального внедренного аудиосигнала, аналоговые входы на разъемах XLR и RCA, возможность извлечения аудиосигнала цифровых источников SDI и HDMI, а также разнообразные опции коммутации основной и дополнительной шин делают V-60HD идеальным выбором для комплекта оборудования, предназначенного для подготовки материалов о происходящих "живьем" мероприятиях и для потоковых приложений.
Системное ПО версии 3.0
Обновление версии 3.0 позволяет оптимизировать рабочий процесс и расширить возможности управления.
V-60HD может захватывать кадры непосредственно с шины PGM. На входах SDI поддерживаются еще и следующие частоты кадров: 60p, 30p, 25p, 24p и 23.98p. А через IP с помощью универсальных протоколов VISCA можно управлять еще большим количеством PTZ-камер. Кроме того, сигналы с аудиовходов 1 ― 6 можно направлять на вспомогательный выход AUX.
"Живое" производство
Производство материалов о корпоративных событиях — динамично развивающаяся область "живого" вещания. В нее вовлечены компании, проводящие разнообразные встречи, тренинги, презентации новой продукции и организующие вещание как в персональном, так и потоковом форматах.
- Портативность и компактность, позволяющие использовать V-60HD в самых различных приложениях, начиная с офисных и заканчивая уличными мероприятиями.
- Четыре входа SDI и два входа HDMI, обеспечивающие удобное переключение между камерами и компьютерами для организации динамичных презентаций.
- Функция деинтерлейсинга (устранение чересстрочности), позволяющая микшировать сигналы видеоисточников SDI с разрешениями 1080i и 1080p без дополнительных конвертеров.
- Функция автоматического микширования, позволяющая управлять балансом громкости нескольких микрофонов без оператора — теперь он может полностью сосредоточиться на подготовке видеоряда освещаемого события.
Обучение
Видеосвязь помогает повысить эффективность образовательного процесса за счет использования потоковой передачи информации с лекций, собраний, спортивных состязаний, проводимых "живьем" представлений или театральных постановок.
- Многофункциональные выходы, включая шины Program, Preview и AUX, позволяющие направлять данные основного выхода на главный экран или в поток, а комментарии ведущему — на его монитор.
- Функция автоматического микширования для управления уровнем аудиосигнала без привлечения оператора и определения громкости согласно конкретному приложению — микширование, запись, "живое" потоковое вещание или воспроизведение через динамики.
- Функция работы с внедренным многоканальным аудио, позволяющая записывать 8 отдельных каналов аудио на видеорекордер SDI для дальнейшего редактирования или разделять источники мультиязычного перевода.
- Простой пользовательский интерфейс, понятный даже для не обладающих специальными знаниями студентов и новичков. Возможность дистанционного управления через порт LAN с помощью установленного в компьютер PC или Mac программного приложения Remote-Control Software компании Roland.
- Возможность дистанционного управлениях в стационарных инсталляциях с помощью интерфейса с сенсорной панелью через порт RS-232.
Театр
V-60HD идеально вписывается в системы, требующие использования нескольких экранов, которые обычно устанавливаются в конференц-центрах, отелях и на выставках, то есть в приложениях, где требуется переключаться между экранами.
- Отдельные кнопки Aux для переключения на другой источник сигнала, позволяющие выбирать источники точно так же, как и для основного экрана.
- Новая система беспроводной передачи сигнала tally для устройств iOS и Android, облегчающая проведение мероприятий за счет возможности идентифицировать, какая камера транслируется на главный экран, а какая будет транслироваться следующей.
- Интегрированные аудиовходы и усовершенствованные функции, включая автоматическое микширование — идеальный потоковый микшер для ремикширования с аудиоконсоли и ориентированный на вещание.
ВИДЕО

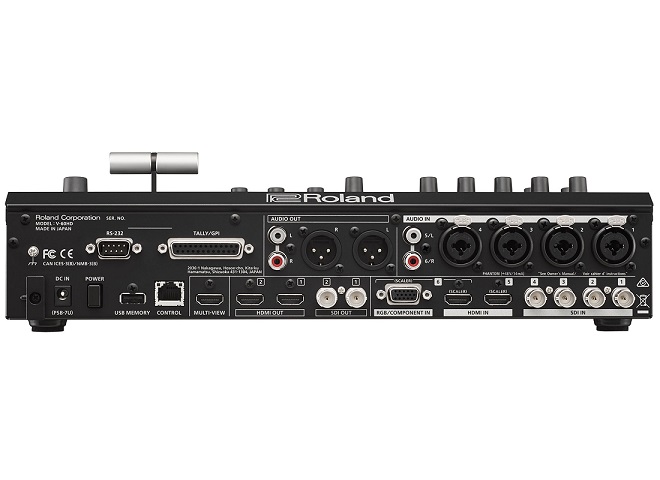

Функции Cut, Mix с фейдингом и переходы NAM, FAM. До 30 паттернов замещения. Временная коррекция и синхронизация кадров, обеспечивающие плавное переключение между 6 источниками видеосигнала и двумя неподвижными изображениями.
- 14 входа SDI (с устранением чересстрочности)
- 22 входа HDMI (масштабируемые)
- 31 вход RGB, совмещенный со входом HDMI 6 (масштабируемый)
- 42 выхода SDI ‒ с возможностью назначения на них шин PGM, PVW, AUX
- 52 выхода HDMI ‒ с возможностью назначения на них шин PGM, PVW, AUX
- 61 мультиэкранный выход ‒ Program, Preview, плюс 8 видеоисточников с измерителями Audio
- 7LAN ‒ дистанционное управление и Smart Tally
- 8RS-232 ‒ дистанционное управление
- 9Порт USB ‒ загрузка статичного изображения, сохранение файлов программ
- 10DC IN ‒ PSB-7U, блок питания для сети переменного тока из комплекта поставки или батарейки

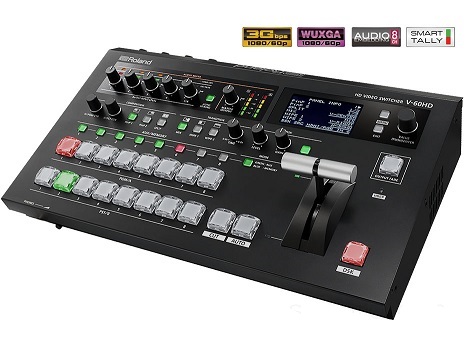

Профессиональный пользовательский интерфейс
Коммутационные кнопки с цветными светодиодными индикаторами PGM/PST, как на профессиональном вещательном оборудовании . Прочные T-образный видеофейдер и регуляторы оперативного редактирования DSK для управления уровнями и глубиной замещения. Две отдельных кнопки PinP и Split с регуляторами для установки по центру кадров Split и PinP. Выбор типа перехода с помощью кнопок микса или двух пресетных эффектов шторки с регулятором, определяющим время перехода. ЖК-дисплей 3" на лицевой панели с меню, обеспечивающим оперативный доступ к параметрам коммутатора.
Композиционные видеоэффекты
V-60HD поддерживает работу композиционных эффектов DSK (наложение графики на фоновое изображение), PinP (картинка в картинке) и Split (вывод двух изображений на двухсекционный экран), которые широко используются в новостных вещательных и корпоративных презентационных программах. Эффект PinP предусматривает возможность выбора формы внедренного экрана с помощью пресетов (прямоугольник, круг, сердце и алмаз).
Эффект DSK позволяет накладывать на изображение заголовки, текст песни, логотип или графику трех источников видеоизображения. При создании композиции сигналов двух источников эффект DSK поддерживает замещение по яркости (черный/белый) и цвету (голубой/зеленый). Кроме того, в качестве фона может использоваться уровень PinP и фоновое видео — безграничные возможности для творчества при создании материала "живого" вещания.
Шина AUX
Потребности прямых потоковых трансляций, записи на жесткий диск и вывода на вспомогательные мониторы зачастую предъявляют требования, отличные от тех, которым должно соответствовать видео основного программного выхода. Теперь можно направлять сигналы любых входных источников на любой из выходов SDI или HDMI без какого бы то ни было отрицательного воздействия на сигнал основной программной шины PGM. Функция AUX Linked PGM позволяет синхронизировать выход AUX с программным (PGM) выходом.

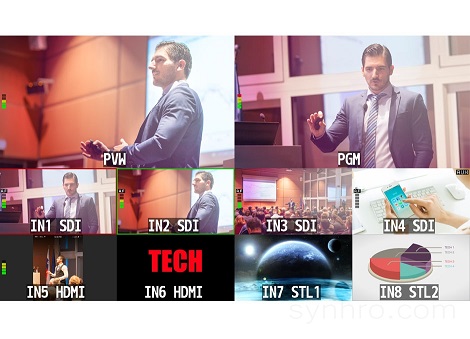

Мультиэкранный вывод
V-60HD предусматривает возможность предварительного просмотра сигналов шести видеовходов и двух статичных изображений, шин PGM и PVW на одном мониторе через мультиэкранный выход. Кроме того, на мультиэкранный дисплей можно вывести меню, чтобы производить настройки, не отрываясь от мониторинга видео. Версии, начиная с версии 2.0, позволяют менять местами программное (PGM) и предпросмотровое (PVW) окна и редактировать имена меток IN1 — 6.
АУДИО
Коммутатор V-60HD оборудован 18-канальным аудиомикшером с четырьмя комбо-разъемами XLR/TRS, поддерживающими фантомное питание 48 В, стереопарой RCA, плюс аудиосигнал, извлеченный из шести видеовходов.
Начиная с версии 2,5, встроенная библиотека эффектов содержит пресеты для таких ситуаций продакшна, таких как интервью, запись звуков природы, или минимизация шума ветра при записи в поле. Для управления не требуется глубокое знание аудио аппаратуры.
Аудиомикшер с предусилителем и компрессором
В V-60HD имеются предусилитель и динамические эффекты, включая обрезной фильтр НЧ, гейт, компрессор, 3-полосный эквалайзер и задержку. В составе библиотеки встроенных эффектов включены пресеты, позволяющие настраиваться на реализацию наиболее распространенных сценариев работы, например: интервью, запись окружающих звуков, подавление посторонних призвуков (щелчки и задувание). Так что любой, даже не обладающий специальными знаниями пользователь, сможет работать с данным устройством.
Оператор предоставляется возможность целиком и полностью сосредоточиться на переключении видео, а идеальный аудиомикс будет сформирован интеллектуальной системой управления автоматически.
Аудиомикширование
Функция Auto-Mixing позволяет сформировать корректный микс нескольких участников конференции, автоматически регулируя громкость соответствующих источников звука. С помощью назначения приоритетов на каналы можно выделить канал ведущего, чтобы он звучал громче остальных, а функция Auto-Mixing поможет оператору сконцентрироваться на переключении видеоисточников и производстве видеоматериала.
Дискретное многоканальное встроенное аудио
Аудиосигналы восьми аналоговых аудиовходов можно внедрить в сигналы выходов SDI 1 и 2, чтобы разделить обработанный эффектами и прямой сигналы для устранения возможных проблем с аудио на стадии пост-продакшна. Эта функция удобна при работе с мультиязычным материалом для записи голоса за кадром или перевода на отдельный аудиоканал для отделения его от основного.
SMART TALLY
Инновационная система управления по беспроводному каналу Smart Tally компании Roland повышает эффективность контроля камеры и избавляет от сложностей, связанных с проводной коммутацией. Возможность конфигурирования с помощью стандартных IP-протоколов превращает смартфоны, планшеты, компьютеры и ЛЮБОЕ веб-ориентированное оборудование в самодостаточное tally-устройство цветовой индикации, включая ЗЕЛЕНЫЙ цвет для предварительного просмотра и КРАСНЫЙ для программного сигнала.

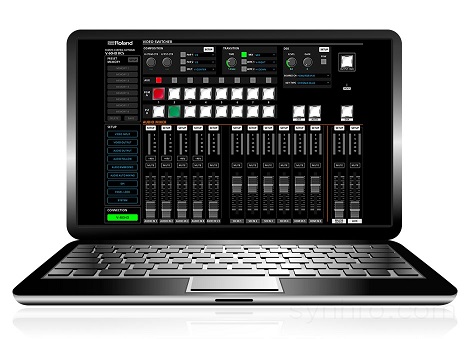

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Расширение возможностей аудиомикшера V-60HD за счет внешних управляющих USB-панелей является бюджетной альтернативой отдельному полнофункциональному аудиомикшеру. Управляющие устройства USB MIDI сторонних производителей мгновенно распознаются программными приложениями для Mac и Windows, включая ПО для дистанционного управления V-60HD.
Работа с несколькими PTZ-камерами и дистанционное управление ими
Если задействуются PTZ-камеры на основе LAN, используйте для управления V-60HD или RCS. Интегрируйте в рабочий процесс профессиональные роботизированные PTZ-камеры компаний Panasonic, Sony, PTZOPtics, Avonic и совместимые с протоколом VISCA без необходимости использования отдельного контроллера. Для игровых приложений можно прибегнуть к услугам специализированного USB-планшета для управления PTZ-камерами. Панорамой, наклоном и увеличением можно управлять буквально не задумываясь над производимыми действиями, все происходит "само собой".
RCS поддерживает подключение к некоторым портативным камерам компании Canon по LAN. Поддерживается запуск/останов записи и tally-подсветка для облегчения дистанционного управления видеопроизводством.
- Video
- Video Processing
- 4:2:2 (Y/Pb/Pr), 8-bit
- Input Connectors
- SDI IN 1--4: BNC type x 4
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI IN 5--6: HDMI type A x 2
* HDCP Supported
* Multi-format Supported
RGB/COMPONENT IN 6: HD DB-15 type x 1
* INPUT 6: HDMI or RGB/COMPONENT selected.
* Multi-format Supported
- Output Connectors
- SDI OUT 1--2: BNC type x 2
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI OUT 1--2: HDMI type A x 2
HDMI MULTI-VIEW: HDMI type A x 1
* HDCP Supported
- Input formats
- SDI IN 1--4: Conforms to SMPTE 296M, SMPTE 274M
720/59.94p, 720/60p *1, *3
720/50p *1, *4
1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 or 50).
HDMI IN 5:
HDMI/RGB/COMPONENT IN 6:
480/59.94i, 576/50i, 480/59.94p, 576/50p
720/59.94p, 720/60p, 1080/59.94i, 1080/60i
1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280×800/60Hz), SXGA (1280×1024/60Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 or 50).
- Still Image
- Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
JPG File (.jpg) Maximum 1920 x 1080 pixels, 24-bit color
* It can be stored up to 2 files in the internal memory.
* It can be exported in the USB memory.
* PNG alpha channel not supported.
- Output formats
- SDI OUT 1--2: Conforms to SMPTE 296M, 274M
HDMI OUT 1--2:
720/59.94p, 720/50p (SYSTEM FORMAT = 720p)
1080/59.94i, 1080/50i (SYSTEM FORMAT = 1080i)
1080/59.94p, 1080/50p (SYSTEM FORMAT = 1080p)
* The video signal frame rate can be selected at the SYSYTEM menu (59.94 or 50).
- HDMI MULTI-VIEW:
- 1080/59.94p, 1080/50p
- Video Effects
- Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (30 types)Composition: PinP (SQUARE, CIRCLE, HEART, DIAMOND), SPLIT (4 types), DSK (Luminance Key, Chroma Key)
Others: Flip horizontal, Output fade, Still Image Capture, Still Image Playback, Test pattern output
- Audio
- Audio Processing
- Sampling rate: 24 bits/48 kHz
- Audio formats
- SDI IN: Linear PCM, 24 bits/48 kHz, 2ch (Conforms to SMPTE 299M)
SDI OUT: Linear PCM, 24 bits/48 kHz, 8ch (Conforms to SMPTE 299M)
HDMI IN/OUT: Linear PCM, 24 bits/48 kHz, 2ch
- Input Connectors
- Digital: SDI IN 1--4: BNC tyep x 4
HDMI IN 5--6 (HDMI Type A 19 pins) x 2
Analog: AUDIO IN 1--4: Combo type (XLR, 1/4-inch TRS phone), phantom power
AUDIO IN 5--6: RCA phono type
- Phantom Power
- DC 48 V (unloaded maximum), 10 mA (maximum load)
* Current value per channel
- Output Connectors
- Digital: SDI OUT 1--2: BNC type x 2
HDMI OUT 1--2: HDMI type A x 2
HDMI MULTI-VIEW: HDMI type A x 1
Analog: AUDIO OUT: XLR type
AUDIO OUT: RCA phono type
PHONES: Stereo 1/4-inch phone type
- Input Level
- AUDIO IN 1--4: -60--+4 dBu (Maximum: +22 dBu)
AUDIO IN 5--6: -10 dBu (Maximum: +8 dBu)
- Input Impedance
- AUDIO IN 1--4: 10 k ohms (HEAD AMP GAIN 0--23 dB), 5 k ohms (HEAD AMP GAIN 24--+64 dBu)
AUDIO IN 5--6: 15 k ohms
- Output Level
- AUDIO OUT (XLR): +4 dBu (Maximum: +22 dBu)
AUDIO OUT (RCA): -10 dBu (Maximum: +8 dBu)
PHONES: 92 mW + 92 mW (32 ohms)
- Output Impedance
- AUDIO OUT (XLR): 600 ohms
AUDIO OUT (RCA): 1 k ohm
PHONES: 10 ohms
- Audio Effects
- Auto Mixing, EQ, Delay, Compressor, HPF, Gate, Multi-Band Compressor, Limiter
- Others
- Other Connectors
- USB MEMORY: USB A type (for USB flash drive)
TALLY/GPI: DB-25 type (Female)(Tally: 12, GPI: 8)
RS-232: DB-9 type (Male) (for Remote Control)
CONTROL: RJ45 100BASE-TX (for Remote Control)l
- Other Functions
- Preset Memory (8 types)
Panel lock function
EDID Emulator
Smart Tally
Auto Scan
Remote Camera Control
- Display
- Graphic LCD: 128 x 64 dots
- Power Supply
- AC Adaptor
- Current Draw
- 3.1 A
- Power Consumption
- 37.0 W
- Operation Temperature
- +0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit
- Dimensions
- 356 (W) x 221 (D) x 96 (H) mm
14-1/16 (W) x 8-3/4 (D) x 3-13/16 (H) inches
- Weight (excluding AC adaptor)
- 3.0 kg
6 lbs 10 oz
- Accessories
- Owner's Manual
AC adaptor
Power cord
