Blackmagic Camera Fiber Converter

Blackmagic Camera Fiber Converter обеспечивает подключение камеры URSA Broadcast к источнику питания на расстоянии до 2 км при использовании оптоволоконного кабеля по стандарту SMPTE. Дополнительно предусмотрены возможность двусторонней связи на нескольких каналах и разъемы для профессиональной гарнитуры. Конвертер поддерживает передачу одного Ultra HD-сигнала и трех обратных HD-потоков по IP‑протоколу.

Blackmagic Camera Fiber

Размещение и питание камер нарасстоянии до 2 км от студии при использованииоптоволоконного кабеля по стандарту SMPTE

Blackmagic Camera Fiber Converter обеспечивают подачу питания вместе с изображением и звуком, сообщениями двусторонней связи и сигналами индикации состояния через один оптоволоконный кабель по стандарту SMPTE. Это позволяет размещать камеры на расстоянии до 2 км от стационарной или мобильной телестудии. На Blackmagic Camera Fiber Converter также предусмотрены знакомые органы управления и дополнительные разъемы, которые служат для подключения к интерком-системам и видеомикшерам. Модели Camera Fiber Converter оснащаются интерфейсом 12G-SDI для поддержки всех разновидностей HD- и Ultra HD-форматов вплоть до 2160p/60. С помощью этого конвертера вы можете создать полноценную конфигурацию съемочной техники на основе URSA Broadcast и URSA Mini, чтобы работать над самыми сложными проектами!

Размещение камер в любом месте

Прямая трансляция из самого центра событий

При показе спортивных соревнований и освещении массовых мероприятий камеры приходится размещать на достаточном удалении от остального оборудования. Традиционный SDI-интерфейс не позволяет передавать сигнал на большое расстояние, а для питания, двусторонней связи, индикации состояния, изображения и звука необходимо проложить отдельные дорогостоящие кабели. Новые конвертеры Camera Fiber устраняют эту проблему за счет использования одного оптоволоконного соединения по стандарту SMPTE, поэтому съемочная группа может находиться абсолютно в любом месте за пределами передвижной телестанции. Модели линейки Fiber доступны по цене и оснащаются привычными интерфейсами, что делает их идеальным выбором для студий веб-вещания, образовательных заведений, религиозных организаций и компаний, оказывающих услуги технического сопровождения при создании контента в реальном времени.

Использование волоконно-оптического кабеля по стандарту SMPTE

Многоступенчатый механизм защиты

Конвертеры линейки Fiber предназначены для работы с гибридным оптоволоконным кабелем и разъемами по стандартам SMPTE 311M и SMPTE 304 соответственно. Такой кабель имеет три пары проводников (оптическая, сигнальная и силовая), а также центральный упрочняющий элемент, обеспечивающий надежность и долговременную эксплуатацию. После подключения к Blackmagic Studio Fiber Converter выполняется автоматическая проверка соединения, а затем подается ток напряжением 200 В для питания съемочной техники и дополнительных устройств. Это позволяет размещать камеры на значительном удалении от сети энергоснабжения. Обе модели оснащены микроконтроллерами для постоянного мониторинга параметров питания, которое мгновенно отключается при обнаружении утечки на землю, повреждении или обрыве линии. Благодаря такому механизму защиты работа с техникой является полностью безопасной.

Дополнительные возможности управления

Объединение функционала вещательной и студийной камер

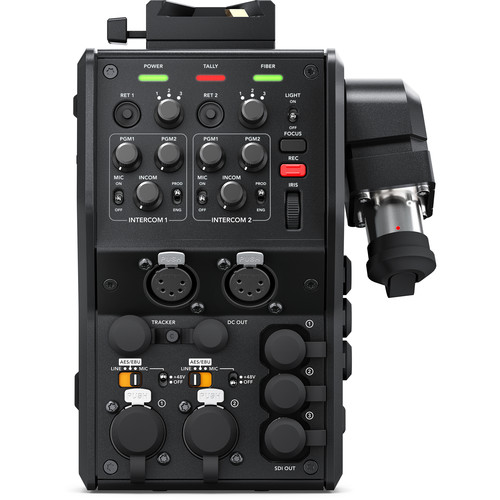

Органы управления у студийной камеры обычно расположены на задней панели корпуса, а у вещательной — сбоку. Помимо передачи сигнала по волоконно-оптическому кабелю, Blackmagic Camera Fiber Converter также позволяет управлять съемочной техникой. Эта модель поддерживает работу с тремя обратными потоками, имеет 5-контактные интерфейсы для двусторонней связи, два входа для звука, разъемы TRACKER и PTZ, а также выходы постоянного тока и D-tap для питания аксессуаров. Благодаря такому функционалу оператор может работать привычным и удобным способом.

Порт 10G Ethernetдля IP‑видео

Сверхбыстрая передачавидео, звука и команд управления

Blackmagic Camera Fiber Converter оснащены портом 10G Ethernet, который обеспечивает передачу программного и обратного потоков, сообщений двусторонней связи и сигналов индикации состояния, команд управления камерой и объективом по IP-протоколу с малой задержкой. Для этого предусмотрено кодирование и декодирование 10-битного видео с компрессией без визуальных потерь, поэтому модель Camera Fiber дает возможность в будущем использовать высокоскоростные сети Ethernet с поддержкой IP.

Blackmagic Camera Fiber Converter

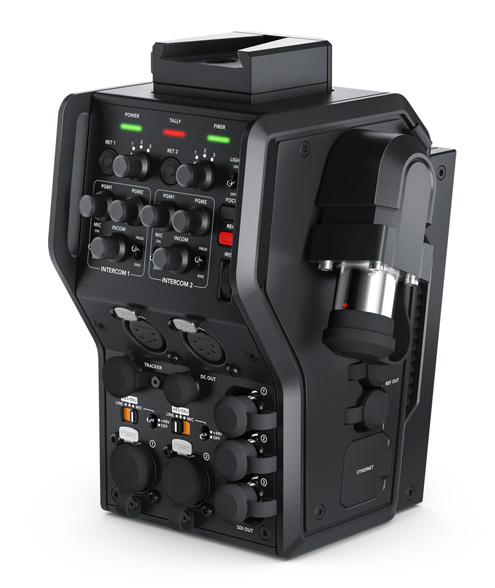

Модель Blackmagic Camera Fiber Converter устанавливают на заднюю панель корпуса URSA Mini или URSA Broadcast. Помимо преобразования видео и звука с поддержкой нескольких каналов двусторонней связи, она имеет дополнительные органы управления записью, фокусом и диафрагмой. Также предусмотрены разъемы для подключения гарнитуры и внешних аудиоисточников с возможность вывода программного сигнала, а для установки видоискателя Blackmagic Studio Viewfinder есть крепление типа V-Lock. Обеспечивая работу с одним Ultra HD-сигналом и тремя обратными HD-потоками, конвертер позволяет полностью контролировать съемку в удаленном режиме вместе с панорамированием.

Двусторонняя связь

Две пары основныхканалов и один резервный

Blackmagic Camera Fiber Converter имеют два 5-контактных XLR-разъема, которые совместимы с профессиональной гарнитурой и предназначены для двусторонней связи. Они позволяют подключать наушники и выводить на них обратный программный сигнал, при этом для звука предусмотрена регулировка громкости. Если оптическая пара не выполняет передачу данных, вместо нее в оптоволоконном кабеле по стандарту SMPTE будут задействованы два сигнальных проводника, служащие как резервная линия. Blackmagic Camera Fiber Converter дополнительно оснащается стандартным 10-контактным интерфейсом. Его можно использовать для обмена голосовыми сообщения с оператором кинокрана, когда нужен еще один канал.

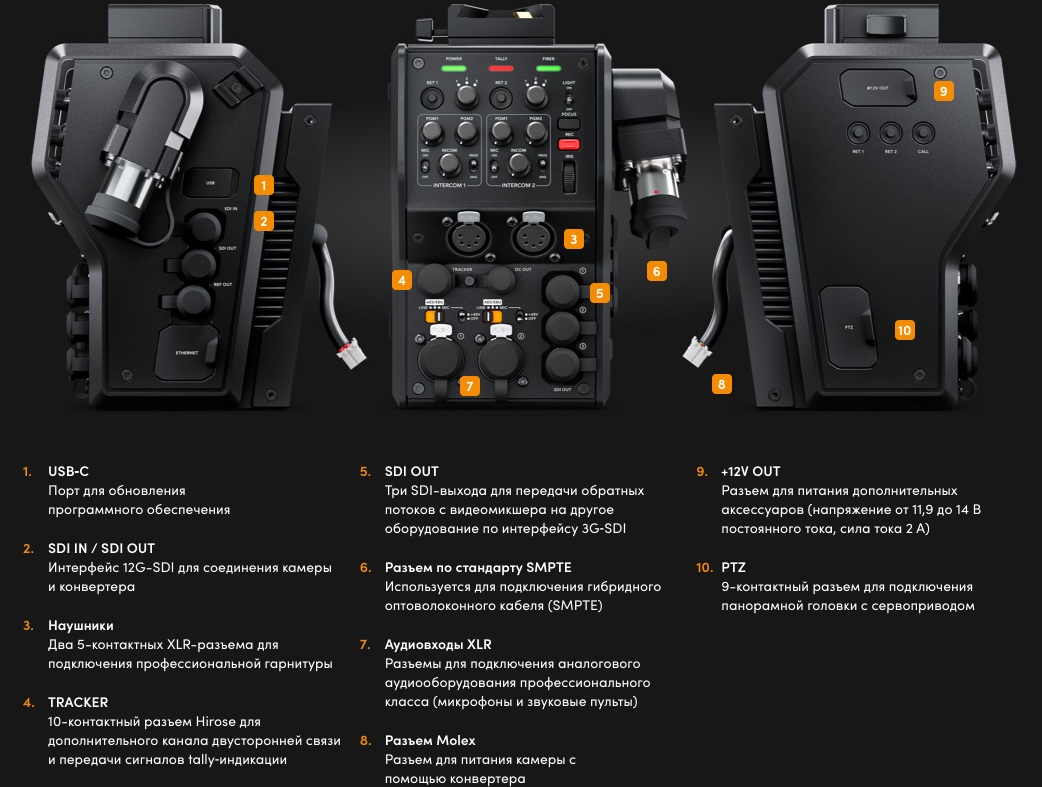

Полноразмерные разъемы профессионального класса

Интерфейсы по стандартам телевизионной отрасли

Blackmagic Camera Fiber Converter

Вещание по самым высоким стандартам

Прочный корпус из металлаи разъемы профессионального уровня



Модельная линейка

Blackmagic Camera Fiber Converter Подключение камер к эфирному видеомикшеру на расстоянии до 2 км, а также питание, передача видео, сообщений двусторонней связи и команд управления по одному кабелю	Blackmagic StudioFiber Converter Подключение камер на расстоянии до 2 км, а также питание, передача нескольких каналов видео, сообщений двусторонней связи и команд управления по одному кабелю	Blackmagic Studio Fiber Rack Kit Комплект для установки двух устройств Blackmagic Studio Fiber Converter в стойку с оборудованием



Разъемы

Оптический вход

Один (штекер по стандарту SMPTE 304)
под гибридный оптоволоконный кабель (SMPTE)

Видеовход SDI

1 x 12G-SDI для сигнала камеры

Видеовыход SDI

1 x 3G-SDI для обратного сигнала
камеры, 3 x 3G-SDI для обратных SDI-потоков

Двусторонняя связь

Два 5-контактных разъема XLR с тремя
режимами на каждый выход, один дополнительный выход для двусторонней связи и индикации состояния

Аналоговый звук

Два 3-контактных входа XLR для AES-звука,
линейного или микрофонного сигнала. Поддержка фантомного питания.

Подключение к компьютеру

Один порт USB-C

Стандарты и форматы

Форматы HD

720p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Форматы Ultra HD

2160p/23,98/24/25/29,97/30/60

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит, аналогово-цифровое преобразование)

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 709, REC 2020

Скорость передачи данных

SDI-интерфейс с поддержкой HD, 3G-SDI, 6G-SDI и 12G-SDI

Программное обеспечение

Программное обеспечение в комплекте

Camera Utility для обновления прошивки

Операционные системы

Mac 10.14 Mojave,
Mac 10.15 Catalina или более поздняя версия

Windows 8.1 и 10

Физические размеры

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Blackmagic Camera Fiber Converter

Крепежный кронштейн для установки на камеры URSA Mini и URSA Broadcast

Три коротких кабеля 12G-SDI для подключения к URSA Mini и URSA Broadcast

Приветственный пакет с QR-кодом для загрузки ПО
