Панель управления Blackmagic ATEM 1 M/E Advanced Panel 10

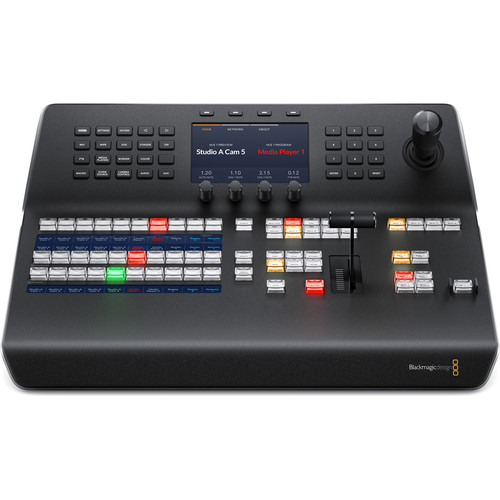

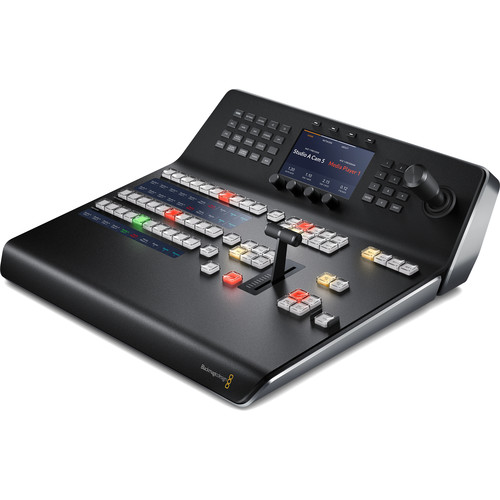

ATEM 1 M/E Advanced Panel  аппаратная панель профессионального класса для управления любыми видеомикшерами ATEM. Отличаясь современным дизайном и поддерживая последние технологии вещательного производства, она имеет встроенный ЖК-дисплей и эргономичные кнопки с подсветкой, настраиваемыми ярлыками и компактными экранами, которые облегчают идентификацию потоков. Для работы с цифровыми эффектами и контроля камеры предусмотрен джойстик, для запуска переходов — фейдер. Клавиши Shift позволяют удвоить количество используемых входов и получить в общей сложности 20 источников изображения. Небольшой форм-фактор, дающий возможность установить ATEM 1 M/E Advanced Panel в стандартную стойку с оборудованием, делает эту модель идеальным выбором для работы в мобильных условиях.

Пульты ATEM Advanced Panel
Трансляция на профессиональном уровне
Хотя ATEM Production Studio 4K допускает использование программного приложения, аппаратный пульт ATEM Advanced Panel позволяет значительно ускорить работу и в полной мере оценить преимущества профессионального контроля. В этом случае режиссер эфира получает в свое распоряжение целый набор физических органов управления, в том числе фейдер и круглые ручки. Они обеспечивают одновременный доступ ко всему функционалу микшера, что особенно важно при трансляции комплексного контента. Консоль 4 M/E дает возможность параллельно обращаться к блокам M/E и иметь отдельную кнопку для каждого источника на ATEM 4 M/E Broadcast Studio 4K.

Три модификации ATEM Advanced Panel

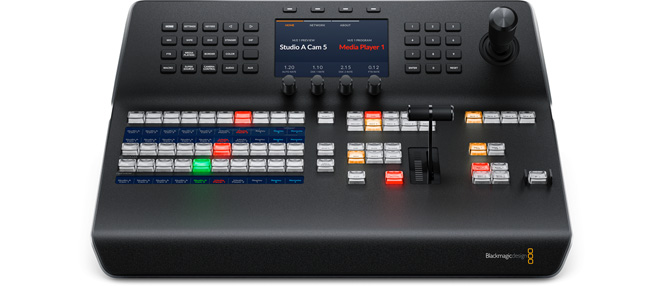

ATEM 1 M/E Advanced Panel
Пульт 1 M/E имеет по одному блоку M/E и ЖК-дисплею системного управления плюс 10 кнопок входящих сигналов, для которых предусмотрены настройка цвета и отображение идентификаторов. Модель оснащена джойстиком для работы с цифровыми эффектами и фейдером, а также позволяет контролировать микшеры с несколькими модулями M/E.

ATEM 2 M/E Advanced Panel
Пульт 2 M/E имеет два блока M/E, каждый из которых содержит 20 кнопок входящих сигналов, отдельную шину выбора и позволяет контролировать до четырех соответствующих модулей на микшере. Также предусмотрены два ЖК-дисплея с независимым системным управлением и отображение настраиваемых идентификаторов.

ATEM 4 M/E Advanced Panel
Этот пульт обеспечивает полный контроль рабочего процесса при использовании микшера ATEM Production Studio 4K. Модель имеет четыре блока M/E, каждый из которых содержит по 40 кнопок входящих сигналов и по одному ЖК-дисплею с независимым системным управлением. Также предусмотрены 24 мини-экрана для отображения настраиваемых идентификаторов.

Ускорение рабочего процесса
Динамичная и эффектная трансляция с аппаратной панелью ATEM

Выбор источников
Мгновенный вывод изображения в эфир
ATEM Production Studio 4K позволяет оптимально организовать производство контента в реальном времени. Микшер обеспечивает быстрое и точное переключение между потоками, а для предварительного просмотра изображения используют режим многооконного мониторинга или вывод через дополнительный выход. Чтобы проверить сигнал перед трансляцией в эфире, его нужно выбрать на шине PREVIEW аппаратной панели, а для запуска перехода достаточно нажать кнопку CUT или AUTO. Если требуется мгновенная смена источников, ее можно выполнить непосредственно на программной шине.

Управление переходами
Выбор вида и настройка параметров
Для каждого вида перехода есть своя аппаратная кнопка, при нажатии которой на ЖК-дисплее системного управления мгновенно отображаются доступные настройки. Благодаря этому при их изменении не нужно обращаться к меню. Видеорежиссер может работать разными способами. После выбора нового источника на шине PREVIEW клавиша CUT позволяет выполнить склейку встык, а AUTO — использовать смешивание, погружение, вытеснение или цифровые эффекты. Дополнительно предусмотрено прямое переключение на шине PROGRAM. С пультами ATEM Advanced Panel у вас будет полный контроль всех параметров перехода!

Виды переходов
Смешивание, погружение, вытеснение и цифровые эффекты
На микшерах ATEM доступен целый ряд переходов. Смешивание — это плавная смена источников, похожая на перекрестное растворение в приложениях нелинейного монтажа. Вытеснение с помощью масок по стандарту SMPTE со сглаживанием кромки создает романтичную атмосферу, в то время как погружение, в том числе в цвет или любой другой источник сигнала, делает визуальный ряд интересным и запоминающимся. Цифровые эффекты позволяют добавить динамики за счет перемещения всего переднего плана, а при их объединении со статичным изображением из библиотеки мультимедиа получают графический объект. Для ручного управления переходами на пульте предусмотрен фейдер.

Смена изображения с вытеснением
Видеоряд с интересными эффектами
При настройке свойств вытеснения переходы этого вида легко превратить в интересные эффекты. Непосредственно на ЖК-дисплее можно выбрать такие шаблоны, которые соответствуют стилю программы. Пульт обеспечивает контроль целого ряда параметров, включая центровку, симметрию и прозрачность, ширину и очертания цветных границ, а джойстик позволяет точно задать расположение.

Переходы с DVE
Потрясающие эффекты цифрового качества
Чтобы создавать картинку в картинке, аппаратные пульты ATEM Advanced Panel имеют джойстик. Он служит для точного выбора координат, а поворотом круглой ручки легко изменить размер эффекта. Эти параметры вместе с затенением и подсветкой можно настроить и с помощью многофункциональных кнопок и меню на ЖК-дисплее. Процессор DVE позволяет добавлять графику с наложением в нужный момент, а также использовать замещение или сжатие.

Управление модулем кеинга
Идеальное наложение с зеленым фоном
Консоль с ручками системного контроля идеально подходит для задач кеинга, позволяя точно задать очертания границ для безупречного совмещения слоев. В отличие от программных интерфейсов, пульты ATEM Advanced Panel имеют физические органы управления, которые облегчают работу при выполнении цветового наложения. Так как в это время комбинированное изображение поступает на выход устройства, при просмотре видео можно использовать тонкую настройку параметров.

Фейдер
Переходы в ручном режиме
Музыкальные концерты часто требуют того, чтобы переключение между источниками осуществлялось в ручном режиме. Эргономичная ручка фейдера позволяет легко справиться с этой задачей и делает смену изображения эффектным элементом программы. Иногда энергетику живого выступления можно передать только с помощью переходов, синхронизированных с материалом оператора и действиями исполнителя на сцене. Подобно дирижеру, режиссер эфира с микшером ATEM Production Studio 4K становится частью представления и помогает создавать атмосферу события.

Автоматический переход
Смена изображения с точно заданными параметрами
На аппаратной панели кнопка AUTO находится рядом с фейдером. При ее нажатии сразу произойдет смена источников в соответствии с установленными настройками. В этом случае существенно снижается вероятность накладок, потому что перед запуском действия можно проверить правильность заданных параметров. Пульт позволяет выбрать длительность перехода в диапазоне от 1 до 250 кадров, обеспечивая одинаковое переключение на всем протяжении программы.

Предварительный просмотр переходов
Проверка эффектов во время трансляции
В отличие от передней панели микшера ATEM Production Studio 4K, аппаратный пульт имеет кнопку PREV TRANS, с помощью которой можно моделировать тот или иной элемент до его использования в программе. Это позволяет избежать технических накладок во время прямой трансляции, потому что режиссер эфира заранее выводит изображение на дисплей, подключенный к видеовыходу или (на ATEM Production Studio 4K) к разъему многооконного мониторинга. Такой порядок работы — единственный способ точного создания комплексных переходов и эффектов с многослойным кеингом.

Точный контроль цифровых эффектов
Благодаря полному контролю по трем осям джойстик позволяет задавать координаты шаблонов вытеснения и управлять цифровыми эффектами на ATEM Production Studio 4K. Он идеально подходит для определения того места, где видео будет наложено поверх другого изображения. Изменение размера и положения обеспечивает самые высокие результаты при создании картинки в картинке. С помощью этого инструмента можно перемещать графику, а также задавать начальные и конечные ключевые кадры для индивидуальной настройки параметров DVE.

Системный контроль
Меню для изменения настроек видеомикшера
Для полного системного контроля непосредственно с пульта предусмотрены ЖК-дисплеи. Чтобы быстро выбрать тот или иной параметр, достаточно нажать соответствующую клавишу, после чего настройки легко изменить с помощью многофункциональных кнопок и круглых ручек. Аппаратная панель позволяет задавать опции кеинга и вид перехода, формат микшера и компоновку многооконного мониторинга, использовать цифровые эффекты и генераторы цвета, а также выполнять переназначение источников. Кроме того, можно сохранить 10 отдельных конфигураций консоли для последующего применения на различных проектах. Модель 2 M/E имеет два блока управления, а 4 M/E — четыре, причем каждый из них работает в независимом режиме.

Мощные пользовательские макрокоманды
Запуск одним нажатием кнопки
Еще одно преимущество консоли ATEM Advanced Panel — поддержка собственных макросов, которые можно записать, чтобы в дальнейшем запускать простым нажатием клавиши. В этом случае компьютер для работы не требуется, так как все действия выполняют непосредственно на самом пульте. Последовательность операций сохраняется на микшере ATEM Production Studio 4K, а при ее редактировании изменения отображаются на всех подключенных программных и аппаратных панелях управления. Для макрокоманд предусмотрены специальные кнопки, причем каждая допускает использование нескольких различных конфигураций. Их визуальную идентификацию обеспечивают ярлыки.

Разные варианты управления
Работа с микшером ATEM из любой точки земного шара
ATEM Production Studio 4K имеет стандартный порт Ethernet, поэтому при соответствующем подключении управлять микшером в удаленном режиме можно из приложения ATEM Software Control на ПК с операционной системой Mac или Windows, а также с пультов ATEM Advanced Panel и ATEM Camera Control Panel. Такая совместимость дает полную свободу действий при построении технической инфраструктуры, позволяя создавать собственную конфигурацию контрольных консолей и использовать их параллельно в рамках работы над одним проектом, в том числе из любой точки земного шара.

Программное обеспечение
Программное управление позволяет работать с видеомикшером ATEM в студии, а при подключении к сети Интернет — в любом другом месте

Интернет
Возможность комбинировать аппаратное и программное управление при одновременной работе нескольких человек

Бесплатный пакет SDK
Бесплатный пакет SDK можно использовать для создания собственных решений

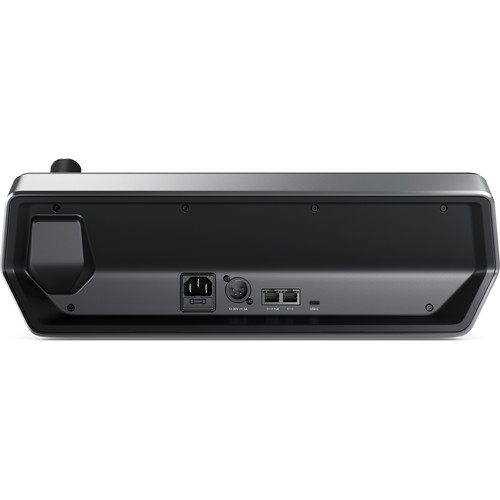

Подключения

Ethernet

2 базовых блока 10/100/1000 с петлевым
выходом для дополнительных панелей управления или компьютеров

Обновления программного обеспечения

1 x USB-C для обновления встроенного ПО

Операционные системы

Mac 13.0 Ventura,
Mac 14.0 Sonoma или более поздней версии.

Windows 10 и 11.

Физические характеристики
