Blackmagic MultiView 4 HD

Blackmagic MultiView 4 HD Модель обеспечивает одновременный вывод четырех независимых SDI-сигналов на один экран, позволяя параллельно использовать SD- и HD-видео с разной кадровой частотой. Вместе с изображением доступна такая информация, как идентификаторы окон и индикаторы звука, а интерфейсы SDI и HDMI дают возможность подключать оборудование профессионального класса, проекторы и широкоэкранные телевизоры.

Blackmagic MultiView

Мониторинг SDI-сигналов вHD или Ultra HD на одном дисплее или ТВ‑экране

Blackmagic MultiView — первое в мире решение для мониторинга Ultra HD-видео из нескольких SDI-источников на едином HD- или Ultra HD-дисплее. Все входы поддерживают полнокадровую повторную синхронизацию, позволяя параллельно работать с SD, HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов, каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука, идентификаторы окон и другие функции.

Три модели

Одновременный вывод от четырехдо 16 источников в Ultra HD или HD

Blackmagic Multiview 4 HD

Параллельная передача SD- и HD-изображения на один экран

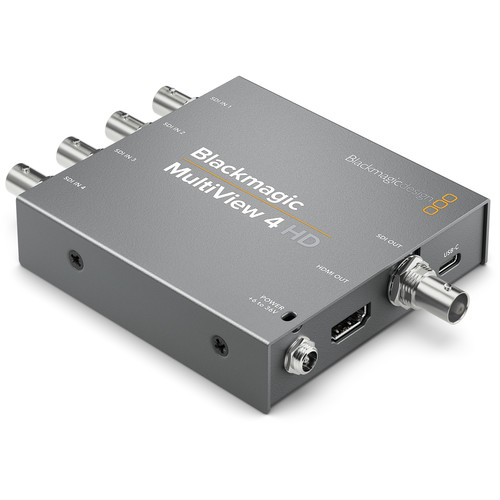

Blackmagic MultiView 4 HD — доступное по цене решение для одновременного вывода на экран четырех разных SDI-сигналов. Каждое окно является независимым, допуская включение и отключение таких дополнительных параметров, как идентификаторы и уровень звука. Полная повторная синхронизация позволяет работать с любой комбинацией форматов до 1080p/60, даже если они отличаются по кадровой частоте. Интерфейс 3G-SDI обеспечивает разную скорость передачи данных, поэтому устройство совместимо со всей SD- и HD-техникой, включая оборудование обоих уровней (Level A и Level B). Кроме того, благодаря выходам 3G-SDI и HDMI можно использовать профессиональные SDI-дисплеи и недорогие бытовые телевизоры.

Работа в студии и за ее пределами

Многооконный режим мониторинга

MultiView идеально подходит для использования в больших аппаратных, при производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.

Независимые окна

Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входах используется полнокадровая повторная синхронизация, которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов, позволяя выводить на единый дисплей изображение в NTSC, PAL, 720p, 1080i и 1080p, а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.

Просмотр в высоком разрешении

Лучшее решение для одновременного вывода изображений

MultiView поддерживает работу с HD, а модели с интерфейсом 6G-SDI — еще и с Ultra HD. Это обеспечивает совместимость с имеющимся HD-оборудованием и в то же время позволяет получать более высокую резкость на Ultra HD-экране. Видео в Ultra HD содержит в четыре раза больше пикселей по сравнению с HD, поэтому качество изображения будет значительно лучше, чем раньше. В конфигурации 2×2 все окна Ultra HD-дисплея выводятся без масштабирования с разрешением 1920×1080. Благодаря наличию разъемов SDI и HDMI к устройству можно подключать телевизоры, проекторы, вещательные мониторы и другое оборудование.

Расширенный функционал

Идентификаторы окон, Tally и индикаторы звука

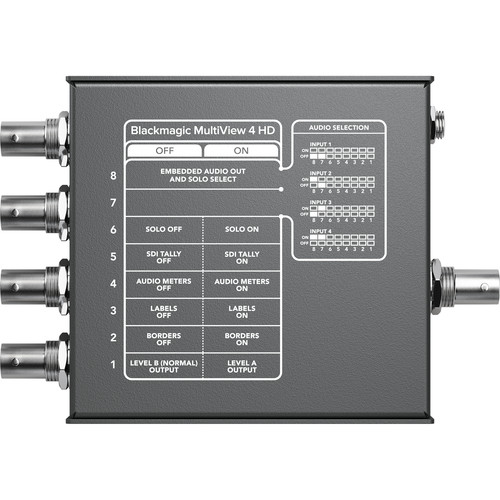

MultiView имеет нескольких удобных функций для облегчения мониторинга: индикацию Tally, отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Дополнительно предусмотрена поддержка анаморфного формата в SD-разрешении, что позволяет просматривать видео стандартной четкости с соотношением сторон 16:9 на широком экране.

DI-интерфейс для передачи данныхс разной скоростью

Совместимость с SD-, HD- и Ultra HD‑техникой

MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входы обеспечивают автоматическое определение SD и HD, а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI. На MultiView 16 дополнительно предусмотрен синхровход Blackburst/Tri-level Sync.

Практичный дизайн

Три модели для любой инфраструктуры

MultiView 4 HD имеет прочный корпус и превосходно подходит для работы на выезде и в динамичных условиях эфирного вещания. Чтобы приступить к мониторингу, достаточно подключить источники сигнала. MultiView 4 поддерживает HD и Ultra HD, а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet. MultiView 16 предназначается для больших студий, где необходимо одновременно выводить на один дисплей целый ряд сигналов. Эта модель оснащена кнопками, встроенным ЖК-дисплеем и поворотной ручкой, с помощью которых можно менять настройки, отображать параметры и выполнять назначение окон.

Многооконный мониторинг без границ

Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация.

Внешнее управление

Поддержка протокола Videohub

MultiView 16 допускает совместную работу с аппаратными и программными панелями Blackmagic Videohub, которые используют для привязки источников сигнала к определенным окнам. При ограниченном доступе к устройству управлять обеими моделями можно также с помощью утилиты, установленной на компьютере с операционной системой Mac или Windows. Удаленный режим позволяет не только создавать идентификаторы, но и менять настройки.

Модель обеспечивает одновременный вывод четырех независимых SDI-сигналов на один экран, позволяя параллельно использовать SD- и HD-видео с разной кадровой частотой. Вместе с изображением доступна такая информация, как идентификаторы окон и индикаторы звука, а интерфейсы SDI и HDMI дают возможность подключать оборудование профессионального класса, проекторы и широкоэкранные телевизоры.

Разъемы

Видеовходы SDI

Четыре, с поддержкой SD‑SDI и HD‑SDI (10 бит)

Видеовыходы SDI

Один, с поддержкой HD‑SDI

Скорость передачи через SDI

270 Мбит/с; 1,5 Гбит/с и 3 Гбит/с

Видеовыходы SDI для многооконного мониторинга

Один, с поддержкой HD-SDI (10 бит)

Видеовыходы HDMI для многооконного мониторинга

Один, HDMI типа A. Выход с поддержкой стандарта EDID.

Регенерация SDI-сигнала

На всех SDI-выходах. Автоматическое переключение между SD и HD.

Синхровход

Нет

Скорость передачи данных

Автоматическое определение стандартов SD и HD

Обновление

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)

Настройка

USB 2.0

Стандарты и форматы

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

20p/50/59,94/60, 1080p/23,98/24/25/29,97/30/50/59,94/60, 1080PsF/23,98/24/25/29,97/30, 1080i/50/59,94/60

Форматы 2K

2K DCI/23,98p/24p/25p

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M-B, ITU‑R BT.656 и ITU‑R BT.601

Индикация звука

В каждом окне, по шкале VU

Назначение источников

Нет

Частота выборки SDI‑изображения

4:2:2 и 4:4:4

Дискретизация SDI‑звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовое разрешение SDI

4:2:2 и 4:4:4, 10 бит

Цветовое пространство SDI

YUV или RGB на входе, YUV на выходе

Автоматическое переключение SDI

Поддержка разных стандартов на каждом входе с автоматическим переключением между SD‑SDI и HD‑SDI

Поддержка метаданных через SDI

Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M

Управление

Встроенная панель управления

Нет

Внешняя панель управления

Нет

Дисплей

Нет

Программное обеспечение

Программное управление

Программное обеспечение MultiView для Windows™ и Mac™ в комплекте поставки

Обновление внутреннего ПО

Через приложение для обновления ПО

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Питание

Питание

Универсальный блок питания 12 В с международными адаптерами в комплекте поставки. Кабельная стяжка.

Защита от сбоев питания

Сохранение настроек в памяти и их восстановление при возобновлении питания

Потребляемая мощность

5,5 Вт

Диапазон рабочего напряжения

6-36 В постоянного тока

Физические размеры

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Blackmagic MultiView 4 HD

Универсальный блок питания +12 В с международными адаптерами
