OG-UDC
openGear конвертер 3G-SDI Up/Down/Cross с поддержкой программного обеспечения DashBoard

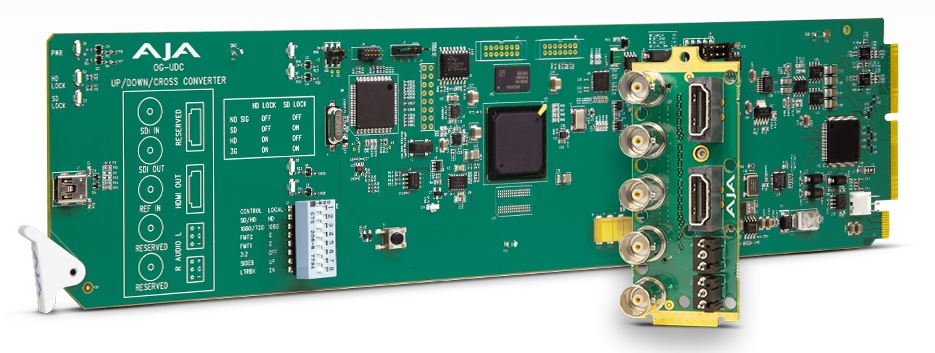

OG-UDC это Up/Down/Cross 10-битный конвертер сигналов вещательного качества, являющийся связующим звеном между HD и SD разрешениями. Плата OG-UDC обеспечиват ввод и вывод сигнала 3G-SDI, вывод HDMI и обладает двумя 3-контактными клеммными коннекторами для вывода аналогового звука.
Созданные для использования в рековых openGear-шасси форм-фактора 2RU, включая модель корпуса AJA OG 3, новые платы сочетают в себе надежность и функциональность мини-конвертеров AJA с компактностью openGear-решений. Поддержка разработанного компанией Ross Video программного обеспечения DashBoard предоставит пользователям возможности для удобной настройки, мониторинга и контроля через локальную сеть или рабочие станции на платформах Windows, macOS или Linux.
Ключевые особенности:
- openGear совместимость
- Конвертация между форматами SD, HD и 3G HD
- Поддержка 1080p50/60
- Сетевое и физическое управление через программное обеспечение DashBoard
- 2х 3-контактных клеммных коннектора
- Ввод и вывод 16-канального вложенного SDI звука
- Выход Reference
- Плата подходит для инсталляции в компактные openGear шасси форм фактора 2RU, такие как AJA OG-3-FR
- 5-летняя гарантия
Передовая технология аппаратной конверсии компании AJA
Мощная технология аппаратной конверсии компании AJA обеспечит высочайшее качество изображение вашему продукту. Ключевые функции конверсии:
- SD/HD Up/Down
- SD/SD конверсия с сохранением соотношения сторон
- HD/HD Cross-конверсия (720p/1080i)
- Up/Down/Cross конверсия с синхронизацией входного и выходного сигнала
Плата OG-UDC может осуществлять Up/Down конверсию между форматами SD, HD и 3G HD (1080p50/60), а также Cross-конверсию между HD форматами, включая 3G HD
Гибкий I/O
Модульная задняя панель корпусов openGear позволяет настраивать индивидуальные I/O подключения для каждой платы
Отказоустойчивость
Опциональный резервный источник питания обеспечит бесперебойную работу даже в случае отказа основного источника энергии
Ethernet
Стандартное Ethernet подключение дает возможность установить связь между всеми платами через приложение DashBoard. Каждая отдельная плата может быть подключена к Ethernet для улучшенной коммуникации с другими openGear платами
Поддерживаемые видеоформаты
|
- (2K) 2048×1080p
- (2K) 2048×1080PsF
- (HD) 1920×1080p
- (HD) 1920×1080PsF
- (HD) 1920×1080i
- (HD) 1280×720p
- (SD) 720×625i
- (SD) 720×576i
- (SD) 720×480i
|
Цифровой видеоовход
|
- 1x 3G-SDI BNC, SMPTE-259/292/372/424
- (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080i 50, 59.94, 60
- (HD) 1280×720p 50, 59.94, 60
- (SD) 720×576i 50, 59.94, 60
|
Цифровой видеовыход
|
1x 3G-SDI BNC, SMPTE-259/292/372/424
- (HD) 1080p 23.98 (for 23.98 video inputs)
- (HD) 1080p 24 (for 24 video inputs)
- (HD) 1080p 25 (for 50 video inputs)
- (HD) 1080p 29.97 (for 59.94 video inputs)
- (HD) 1080p 30 (for 60 video inputs)
- (HD) 1080p 50 (for 50 video inputs)
- (HD) 1080p 59.94 (for 23.98, 59.94 video inputs)
- (HD) 1080p 60 (for 24, 30 or 60 video inputs)
- (HD) 1080PsF 23.98 (for 23.98 video inputs)
- (HD) 1080PsF 24 (for 24 video inputs)
- (HD) 1080PsF 25 (for 50 video inputs)
- (HD) 1080PsF 29.97 (for 59.94 video inputs)
- (HD) 1080Psf 30 (for 30 or 60 video inputs)
- (HD) 1080i 59.94 (for 23.98, or 59.94 video inputs)
- (HD) 1080i 60 (for 24, 30, or 60 video inputs)
- (HD) 1080i 50 (for 25 or 50 video inputs)
- (HD) 720p 50 (for 50 video inputs)
- (HD) 720p 59.94 (for 23.98, 59.94 video inputs)
- (HD) 720p 60 (for 24, 30, or 60 video inputs)
- (SD) 625i 50 (for 25 or 50 fps video inputs).
- (SD) 525i 59.94 (for 23.98 or 59.94 video inputs)
|
Вход Reference
|
- Поддержка:
- 1080i tri-level sync
- 1080p tri-level sync
- 720p tri-level sync
- 625i Color Black
- 525i Color Black
- Ограничение 75 ohm
|
HDMI выход
|
|
I/O звука
|
- 16-каналов вложенного звука SDI на входе
- 16-каналов вложенного SDI звука на выходе
- 8-каналов HDMI звука на выходе
- Балансные аналоговые аудиовыходы, 2×3-контактные клеммные коннекторы
|
Пользовательское управление
|
- Сетевое управление с помощью ПО DashBoard с платформ Windows, macOS или Linux
|
Габариты
|
- Стандарта openGear. Требуется 2х слота для каждой платы
|
Вес
|
|
Питание
|
|
Условия эксплуатации
|
- Безопасная рабочая температура от 0 °C до +40°C
- Безопасная температура хранения -40°C до +60°C
- Безопасная рабочая влажность 10% - 90%, без образования конденсата
- Рабочая высота над уровнем моря < 3000 метров
|
