Конверторы видеосигналов AJA OG-4K2HD

Конверторы видеосигналов AJA OG-4K2HD

Артикул 09615
Производитель: AJA
Рейтинг:comment rank 5
Просмотров 1527
Официальная гарантия

Только под заказ!
Звоните!!!

OG-4K2HD

openGear 4K/UltraHD-SDI в 3G-SDI Down-Converter с поддержкой программного обеспечения DashBoard

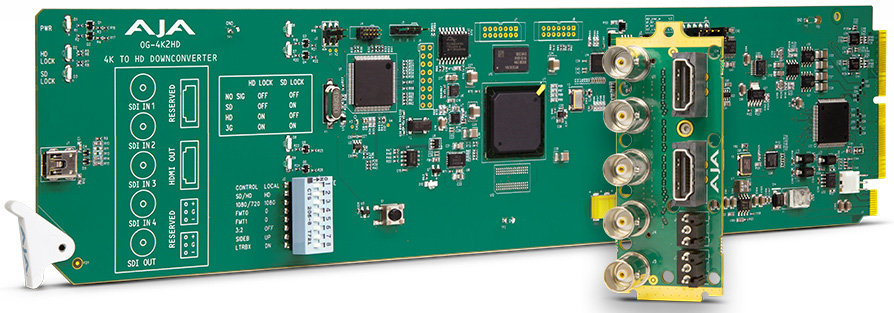

OG-4K2HD это openGear плата для down-конверсии профессиональных сигналов 3G-SDI формата 4K/UltraHD в HD разрешение, использующая высококачественный алгоритм масштабирования AJA для эффективного мониторинга и конверсии. Выходы HD-SDI и HDMI платы OG-4K2HD, которые позволяют одновременное использование обоих интерфейсов, обеспечивают вывод невероятно качественного HD изображения для студийного мониторинга или вещания прямо в эфир.

На входе плата OG-4K2HD поддерживает форматы 4K/UltraHD с частотой до 50 и 60 кадров в секунду и конвертирует на выходе в формате HD с сохранением фрейрейта для предельно точного отображения отснятого материала. Настройки платы OG-4K2HD позволяют выделять изображение в разрешении HD из 4К сигнала, что обеспечивает отображение пиксель-в-пиксель исходного 4К-материала на HD мониторах.

Созданные для использования в рековых openGear-шасси форм-фактора 2RU, включая модель корпуса AJA OG 3, новые платы сочетают в себе надежность и функциональность мини-конвертеров AJA с компактностью openGear-решений. Поддержка разработанного компанией Ross Video программного обеспечения DashBoard предоставит пользователям возможности для удобной настройки, мониторинга и контроля через локальную сеть или рабочие станции на платформах Windows, macOS или Linux.



Кючевые особенности:

  • openGear совместимость
  • Поддержка 4K (4096×2160) и UltraHD (3840×2160)
  • Down-конверсия формата 4К для его поддержки на HD-SDI и HDMI устройствах
  • Сетевое и физическое управление через программное обеспечение DashBoard
  • Сохранение соотношения сторон от 4К до HD
  • Поддержка ввода форматов 4K/UltraHD c высокой частотой кадров
  • Плата совместима с компактными openGear шасси форм-фактора 2RU, такие как AJA OG-3-FR





Down-конверсия в реальном времени

Обработка в реальном времени совместно с высококачественным алгоритмом масштабирования дает возможность плате OG-4K2HD проводить через 4х SDI down-конверсию форматов 4K или UltraHD в HD-разрешение, обеспечивая при этом невероятное качественно HD изображения для студийного мониторинга или вещания в эфир.





Одновременное использование выходов HD-SDI и HDMI

HD-SDI и HDMI выходы платы OG-4K2HD позволяют одновременное использование обоих интерфейсов для вывода сигнала на SDI и HDMI мониторы. Неважно, какие дисплеи у вас под рукой — плата OG-4K2HD может использовать любые мониторы для удобного просмотра изображения в формате 4К.



Поддержка высокой частоты кадров (HFR)

Большинство съемок в формате 4К ведется с частотой 50 и 60 кадров в секунду. На входе плата OG-4K2HD поддерживает HFR (high frame rate) форматы 4K/UltraHD до 50 и 60 кадров в секунду и конвертирует на выходе в формате HD с такой же частотой кадров. Это позволит отображать материал на выходе именно в той конфигурации, в котором он был отснят.

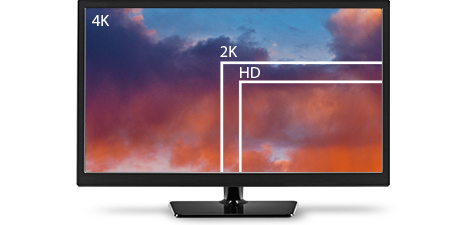

Выделение по центру HD изображения из 4К

Настройки платы OG-4K2HD позволяют выделять изображение в разрешении HD со входа 4К, что обеспечивает отображение формата 4K пиксель-в-пиксель на доступных HD мониторах.



Гибкий I/O

Модульная задняя панель корпусов openGear позволяет настраивать индивидуальные I/O подключения для каждой платы



Отказоустойчивость

Опциональный резервный источник питания обеспечит бесперебойную работу даже в случае отказа основного источника энергии



Ethernet

Стандартное Ethernet подключение дает возможность установить связь между всеми платами через приложение DashBoard. Каждая отдельная плата может быть подключена к Ethernet для улучшенной коммуникации с другими openGear платами

Поддерживаемые видеоформаты
  • (4K) 4096×2160p
  • (4K) 4096×2160PsF
  • (UltraHD) 3840×2160p
  • (Ultra HD) 3840×2160PsF
  • (2K) 2048×1080p
  • (2K) 2048×1080Psf
  • (HD) 1920×1080p
  • (HD) 1920×1080Psf
  • (HD) 1920×1080i
  • (HD) 1280×720p
  • (SD) 720×576i
  • (SD) 720×480i

Цифровой видеовход
  • YCbCr 4:2:2/4:4:4
  • RGB 4:4:4, SMPTE или Full level
  • 8 или 10-bit
  • Two Sample Interleave (2SI) или Square Division (Quadrant) маппинг источника
  • 4x 3 Gb SDI (Level A или B-Dual Link)
    • (4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (4K) 4096×2160PsF* 23.98, 24, 25, 29.97, 30
    • (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (Ultra HD) 3840×2160PsF* 23.98, 24, 25, 29.97, 30
  • 4x 1.5 Gb SDI
    • (4K) 4096×2160p 23.98, 24, 25, 29.97, 30
    • (4K) 4096×2160PsF 23.98, 24, 25, 29.97, 30
    • (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30
    • (UltraHD) 3840×2160PsF 23.98, 24, 25, 29.97, 30
  • 2x 3 Gb SDI (Level B-Dual Stream)
    • (4K) 4096×2160p 23.98, 24, 25, 29.97, 30
    • (4K) 4096×2160PsF 23.98, 24, 25, 29.97, 30
    • (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30
    • (UltraHD) 3840×2160PsF 23.98, 24, 25, 29.97, 30
  • 1x 3 Gb SDI (Level A или B-Dual Link)
    • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080i 50, 59.94, 60
    • (HD) 1280×720p** 50, 59.94, 60
  • 2x 1.5 Gb SDI
    • (HD) 1920×1080p 50, 59.94, 60
  • 1x 1.5 Gb SDI
    • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30
    • (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080i 50, 59.94, 60
    • (HD) 1280×720p 50, 59.94, 60
  • 1x 270 Mb SDI
    • (SD) 625i 50
    • (SD) 525i 59.94


*PsF только Level B-Dual Link
**1280×720p только Level A Only

Цифровой видеовыход
  • 1x 3G-SDI BNC, SMPTE-259/292/372/424
  • Цветовое пространство и сэмплинг соответствуют входному сигналу
  • 1x 3 Gb SDI (Level A или B-Dual Link)
    • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
    • (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080i 50, 59.94, 60
    • (HD) 1280×720p* 50, 59.94, 60
  • 1x 1.5 Gb SDI
    • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30
    • (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
    • (HD) 1920×1080i 50, 59.94, 60
    • (HD) 1280×720p 50, 59.94, 60
  • 1x 270 Mb SDI
    • (SD) 625i 50
    • (SD) 525i 59.94
  • 1x HDMI Type A connector, HDMI v1.4
  • YCbCr 4:2:2/4:4:4
  • RGB 4:4:4, SMPTE или Full level
  • 8 или 10-bit (4:4:4 ограничена 8 битами)
  • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920×1080i 50, 59.94, 60
  • (HD) 1280×720p 50, 59.94, 60
  • (SD) 720×576i 50
  • (SD) 720×480i 59.94

*1280×720p только Level A

Цифровой аудиовход
  • Вложенный SDI звук, 24 бита, 8-каналов

Цифровой аудиовыход
  • Вложенный SDI звук, 24 бита, 8-каналов
  • Вложенный HDMI звук, 24 бита, 8-каналов

Пользовательский интерфейс
  • Сетевое управление с помощью ПО DashBoard с платформ Windows, macOS или Linux

Габариты
  • Стандарта openGear. Требуется 2х слота для каждой платы

Вес
  • 0.3 кг

Питание
  • 11 Вт на плату (max)

Условия эксплуатации
  • Безопасная рабочая температура от 0 °C до +40°C
  • Безопасная температура хранения -40°C до +60°C
  • Безопасная рабочая влажность 10% - 90%, без образования конденсата
  • Рабочая высота над уровнем моря < 3000 метров
