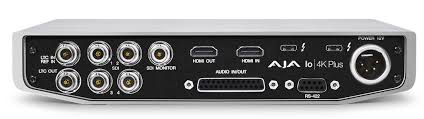

Io 4K Plus
Профессиональный видеоинтерфейс с поддержкой Thunderbolt 3

Пропускная способность интерфейса Thunderbolt 3 позволяет Io 4K Plus обрабатывать широкий диапазон форматов от SD и HD до UltraHD и Full 4K с частотой до 60 кадров в секунду, обладая преимуществом по сравнению с 12G-SDI и HDMI 2.0 интерфейсами. Также технология Thunderbolt 3 осуществляет ввод/вывод контента всего через один кабель и осуществляет поддержку HDR 10 и HLG (Hybrid Log-Gamma) стандартов через HDMI-интерфейс для работы с набирающим популярность HDR-форматом. Io 4K Plus — это компактное устройство захвата и вывода видео и звука через Thunderbolt 3. Io 4K Plus предлагает полный набор интерфейсов для подключения AV-оборудования и обеспечивает поддержку новейших форматов 4K/UltraHD, High Frame Rate (HFR), High Dynamic Range (HDR) и профессиональную работу с цветокоррекцией.



Профессиональные подключения: 12G-SDI и HDMI 2.0

Современные рабочие процессы требуют скорости, высокой пропускной способности и простоты использования. Io 4K Plus поддерживает работу с интерфейсами 4K, UltraHD, 12G/ 6G/ 3G/ 1.5G-SDI, Dual Link, HD-SDI и SD-SDI, а также UltraHD и HD и позволяет вести захват и вывод контента через HDMI 2.0 интерфейс. HDMI 2.0 способен точно передавать HDR 10 и HLG стандарты для поддержки работы с HDR-форматом.

12G-SDI и HDMI 2.0 интерфейсы устройства обеспечивают как высокую пропускную способность, так и простоту реализации проектов, с возможностью использования отдельных кабелей для ввода и вывода. Интерфейс 12G-SDI обратно совместим с источниками SDI-сигналов, объединяя все ваши подключения в один порт. Подключение через HDMI 2.0 обеспечивает высокую скорость захвата растра и кадров, а также возможность отображать полученный контент на доступных HDMI-мониторах.

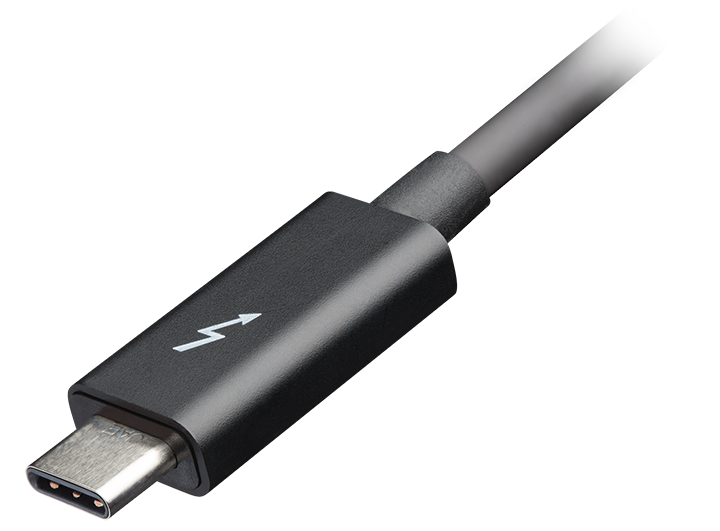

Универсальная совеместимость: Thunderbolt 3 через USB-C

Io 4K Plus оснащен двумя портами Thunderbolt 3. Итерфейс Thunderbolt 3 удваивает скорость Thunderbolt 2, достигая скорости передачи до 40 Гбит/с, и использует универсальное подключение через разъем USB-C. Для современных рабочих станций на платформах Apple Mac и Windows при вводе/выводе контента задействуется всего один кабель и один порт.

Технические характеристики Thunderbolt 3:

  • Thunderbolt, USB, DisplayPort и питание через USB-C
  • Разъем и кабели USB-C (компактные размеры и универсальность)
  • 40 Гбит/с. Thunderbolt 3 в 2 раза быстрее, чем Thunderbolt 2
  • Двунаправленная передача. Два протокола (PCI Express и DisplayPort)
  • 4 канала PCI Express 3
  • DisplayPort 1.2 поддерживат два 4K монитора (4096×2160, 30 бит на пиксель, 60 Гц)
  • USB 3.1 (10 Гбит/с) — совместимость с существующими устройствами и с интерфейсом USB
  • DisplayPort 1.2 — совместим с существующими устройствами и с интерфейсом DisplayPort.
  • Подключение до 6 устройств по цепочке

Монитор 4K/ UltraHD в HD-разрешении

При работе с 4K-разрешением, Io 4K Plus выводит высококачественный преобразованный (down-конверсия) HD-SDI сигнал на выбранный разъем BNC. Этот HD-сигнал можно использовать для вывода 4K-контента непосредственно на HD-рекордеры и для удобного просмотра 4K-контента на HD-мониторах во время пост-продакшн.

HDR

HDR или High Dynamic Range обеспечивает возможность отображения более насыщенных и богатых цветов, чем позволяют традиционные сигналы — гораздо более ярких светлых и невероятно глубоких темных. Это придаст вашему изображению динамический вид и позволит донести до зрителя цвета, максимально близкие к натуральным.

Io 4K Plus обеспечивает поддержку вывода HDR для 4K/ UltraHD/ HD на HDMI-мониторы v2.0, генерируя метаданные HDR в соответствии с протоколом CTA-861.3. Io 4K Plus также осуществляет поддержку стандарта HDR Hybrid Log-Gamma (HLG) по HDMI.

Вложенный цифровой звук и настройка аналогового аудио.

Io 4K Plus осуществляет полную поддержка эмбедированного 16-канального SDI и 8-канального HDMI-звука, а также ввода/вывода аналогового аудио через стандартное DB-25-соединение.

Стерео мониторинг сигнала также возможен благодаря 2 выходами RCA и разъему для наушников на передней панели mini-TRS (стандартный джек).

С помощью программного обеспечения v14, аналоговый звук может быть настроен для записи голосовых наложений и многого другого с помощью широкого выбора настроек для входа DB-25 на Io 4K Plus:

  • 8-канальный, 24-х и 16-битный D/A аналоговый аудиосигнал, с частотой дискретизации 48 кГц, балансный, с использованием стандарта 8x XLR на кабеле DB-25 (кабель не входит в комплект).
  • До 8 каналов для ввода или вывода
  • До 4 каналов могут использоваться для ввода и вывода (если вход и вывод подключены одновременно).

Синхронизация тайм-кода

AJA Io 4K Plus может получать сигнал тайм-кода непосредственно с внешних источников или проводите синхорнизацию через LTC-разъем. В любом случае, ваша запись всегда будет иметь корректную длину тайм-кода.

Управление

RS-422 позволяет декой, обеспечивая маскимально точный захвата кадров и наложений.

Расширенная поддержка дополнительного программного обеспечения

Аппаратное обеспечение AJA поддерживается обширным списком профессиональных программ для редактирования, наложения визуальных эффектов и других возможностей. Кроме того, AJA предоставляет несколько бесплатных приложений, которые позволят вам насладиться работой с вашим оборудованием без необходимости приобретения отдельного программного пакета сторонних производителей, что безусловно сэкономит ваше время и деньги.



Ключевые особенности:

  • Переносное устройство для захвата и воспроизведения 4K/ UltraHD и HD/ SD сигнала через Thunderbolt 3
  • Cовместимость с существующими интерфейсами Thunderbolt
  • 12G/ 6G/ 3G/ 1.5G-SDI и HDMI 2.0 для 4K, UltraHD, 2K, HD и SD с поддержкой HFR до 60 кадров в секунду при цветовой дискретизации 4:2:2
  • Down-конверсия 4K/ UltraHD до 2K/ HD в реальном времени
  • 8-, 10- и 12-битный 4:2:2 и 4:4:4 для поддержки рабочего процесса с интерфейсами 12G-SDI или HDMI 2.0
  • Два порта Thunderbolt 3 обеспечивают соединение по цепочке до шести устройств Thunderbolt
  • 16-канальный эмбедированный звук через SDI; 8-канальный эмбедированный звук HDMI; 8-канальный аналоговый звук через кабель XLR с технологией breakout
  • Стандартный 12v 4-х контактный кабель XLR для питания от сети или аккумулятора
  • Совместимость с популярными приложениями, включая Adobe Premiere Pro, Apple Final Cut Pro X, Avid Media Composer, FilmLight, AJA Control Room и многими дургими
  • Управление через порт RS-422, LTC вход
  • Разъем для наушников
  • 3-летняя международная гарантия

Спецификация:

Поддерживаемые видеоформаты
  • (4K) 4096×2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (4K) 4096×2160PsF 23.98, 24, 25
  • (UltraHD) 3840×2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (UltraHD) 3840×2160PsF 23.98, 24, 25
  • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1080i 50, 59.94, 60
  • (HD) 720p 50, 59.94, 60
  • (SD) 625i 25
  • (SD) 525i 29.97

Видеовходы
  • 12G-SDI, SMPTE-2082, 12-bit*, 10-bit and 8-bit
  • 6G-SDI, SMPTE-2081, 10-bit and 8-bit
  • 3G-SDI, SMPTE-259/292/296/424/425, 12-, 10- и 8-битные
  • 4K/UltraHD 4:4:4 (4 x BNC)
  • 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12-, 10- и 8-битные
  • 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10- и 8-битные
  • HDMI v2.0 30/36 бит на пиксель, RGB or YUV, 6 Гбит/с.
  • 4K, UltraHD, 2K, HD и SD с поддержкой HFR до 60p (4:2:2), 10- и 8-битные

Видеовыходы
  • 12G-SDI, SMPTE-2082, 12-, 10- или 8-битные
  • 6G-SDI, SMPTE-2081, 10- и 8-битные
  • 3G-SDI, SMPTE-259/292/296/424, 12-bit*, 10-bit and 8-bit
  • 4K/UltraHD 4:4:4 (4 x BNC)
  • 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12-, 10- и 8-ьитные
  • 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10- и 8-битные
  • HDMI v2.0 30/36 бит на пиксель, RGB or YUV, 6 Гбит/с
  • 4K, UltraHD, 2K, HD и SD с поддержкой HFR до 60p (4:2:2), 10-bit and 8-bit
  • HDR 10 поддержка — HDR Infoframe metadata, совместимый с конфигурацией HDMI 2.0a/CTA-861.3
  • HLG поддержка — совместимый с конфигурацией HDMI 2.0b/CTA-861-G

Цифровые аудиовходы
  • 16-канальное 24-битное и 16-битное вложенное SDI-аудио, частота дискретизации 48 кГц, с синхронизацией
  • 8-канальное 24-битное и 16-битное вложенное HDMI-аудио, частота дискретизации 48 кГц, с синхронизацией

Цифровые аудиовыходы
  • 16-канальное 24-битное вложенное SDI-аудио, частота дискретизации 48 кГц, с синхронизацией
  • 8-канальное 24-битное вложенное HDMI-аудио, частота дискретизации 48 кГц, с синхронизацией

Аналоговые аудиовходы
  • 8 каналов, 24-битное цифро-аналоговое преобразование, частота дискретизации 48 кГц, симметричные разъемы (8 x XLR на интерфейсном кабеле DB-25)
  • +24dbu Full Scale Digital (0dbFS)
  • Частотный диапазон: 20 — 20 кГц (+/- 0,2 дБ)
  • До 8 каналов (если все на вход)
  • До 4 каналов (если подключены и на вход, и на выход)

Аналоговые аудиовыходы
  • 8 каналов, 24-битное цифро-аналоговое преобразование, частота дискретизации 48 кГц, симметричные разъемы (8 x XLR на интерфейсном кабеле DB-25)
  • +24dbu Full Scale Digital (0dbFS)
  • Частотный диапазон: 20 — 20 кГц (+/- 0,2 дБ)
  • До 8 каналов (если все на выход)
  • До 4 каналов (если подключены и на вход, и на выход)

Downstream-кейер
  • Поддерживает наложение графики с альфа-каналом на видеосигнал, маску или кадровый буфер, или содержимое кадрового буфера через входящий видеосигнал или маску.

Понижающая конверсия форматов 4K/Ultra HD
  • Конверсия в реальном времени с выводом на отдельный выход (1 x BNC)
  • Понижающая конверсия 4K в 2K
  • Понижающая конверсия UltraHD в HD

Синхровход и вход/выход LTC
  • 1x BNC LTC-выход
  • 1 x BNC может быть назначен на прием синхросигнала или LTC-сигнала

Синхросигнал:

  • Аналоговая синхронизация Color Black (1V) или Composite Sync (2 или 4V) или HD Tri-Level Sync (1V)
  • Без прерывания

Хост-интерфейс
  • Thunderbolt 3 (2x)

Вес
  • 1,5 кг

Габариты (Д/Ш/В)
  • 222 мм x 206 мм x 42мм

Питание
  • 10-20V, 30W обыное, 33W максимальное. 70W максимальное с подключенным питанием к внешнему устройству по USB-C

Условия
  • Безопасная рабочая температура от 0 °C до +40°C
  • Безопасная температура хранения -40°C до +60°C
  • Безопасная рабочая влажность 10% - 90%, без образования конденсата
  • Рабочая высота над уровнем моря < 3000 метров
Управление VTR-устройствами
  • Порт RS-422 (Sony-совместимый, 9-контактный)
  • Распайка 9-контактного D-разъема представлена ниже:

    1

    Заземление

    2

    RX-

    3

    TX+

    4

    Заземление

    5

    Не подключается

    6

    Заземление

    7

    RX+

    8

    TX-

    9

    Заземление

    Экран

    Заземление
