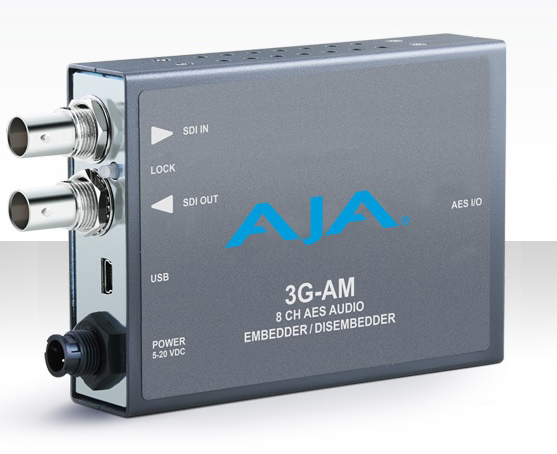

Миниконвертер AJA 3G-AM представляет собой 8-канальный эмбеддер/деэмбеддер аналогового звука с поддержкой ввода и вывода видеосигнала 3G-SDI с разрешением до 1080p60. Извлечение звука из SDI-потока и его вывод на четыре аналоговых аудиовыхода всегда активно. Пользователь может настроить эмбедирование звука парными каналами одним из двух способов: либо сквозной трансляцией звука с 3G-SDI-входа, либо его встраиванием в SDI-поток с аналоговых входов, расположенных на интерфейсном кабеле. Уровень аналогового сигнала настраивается пользователем. Миниконвертер AJA 3G-AM автоматически определяет стандарт входящего сигнала и соответствующим образом настраивает его вывод.
- Эмбеддер/деэмбеддер аудиосигнала с поддержкой стандарта 3G-SDI
- 8-канальный вход и выход симметричного аналогового аудиосигнала
- Интерфейсный кабель с разъёмами BNC в комплекте
- Настройка конвертера производится посредством USB-подключения к компьютеру и приложения AJA MiniConfig
- Возможность настройки DIP-переключателями на корпусе конвертера
- Питание 5 — 20 В (DC)
Интерфейсный кабель в комплекте
Дополнительные разъёмы располагаются на прилагаемом интерфейсном кабеле.
Настройка через USB-подключение и приложение AJA MiniConfig
Бесплатное приложение AJA MiniConfig может использоваться с любым миниконвертером AJA, снабженным портом USB. AJA MiniConfig обладает удобным графическим интерфейсом, предоставляющим детализированную информацию о текущих видеоформатах на входе и выходе. С помощью этого приложения пользователи могут контролировать любые параметры миниконвертеров AJA, а также загружать программные обновления с новыми возможностями и функциями.
Универсальный адаптер питания
В комплект всех миниконвертеров AJA входит универсальный адаптер питания, включающий в себя вилки под любые сети питания, использующиеся в мире.
Компактность и портативность
Миниконвертеры AJA настолько малы, что легко помещаются за монитором, рэковой стойкой или непосредственно на операторской установке. Фиксатор на кабеле питания предотвращает случайное отключение устройства, а опциональный кабель P-TAP позволит запитать конвертер от батарей при работе в поле.
Приложение AJA MiniMatrix
Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.
Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA MiniMatrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.
.png)
Видеовходы
SDI, 1x BNC
- HD SMPTE 292/296M
- SD SMPTE 259M
- 3G SMPTE 424/425M
Входные форматы
1 x 3Gb SDI (уровень A или B)
- 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 2048×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1920×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080i 25, 29.97, 30
- 1280×720p 50, 59.94, 60
1 x 1.5Gb SDI
- 2048×1080p 23.98, 24, 25, 29.97, 30
- 2048×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080p 23.98, 24, 25, 29.97, 30
- 1920×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080i 25, 29.97, 30
- 1280×720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1 x 270Mb SDI
Видеовыходы
SDI, 1x BNC
Выходные форматы
Выходной видеосигнал представляет собой задержанный и регенерированный входящий сигнал с той же кадровой частотой и прочими неизменными исходными параметрами. При отсутствии входящего видеосигнала выходной сигнал не определяется.
Задержка видеосигнала
Время задержки определялось между входным и выходным разъёмом:
- SD (270 Мбит/с) = 17,2 мкс
- HD (1,5 Гбит/с) = 6,3 мкс
- 3G level A = 3,2 мкс
- 3G level B = 6,1 мкс
Аудиовходы и выходы
- Формат AES PCM, один 25-контактный D-разъём типа «мама» на конвертере, 8-канальный вход, 8-канальный выход, выборка каналов производится попарно.

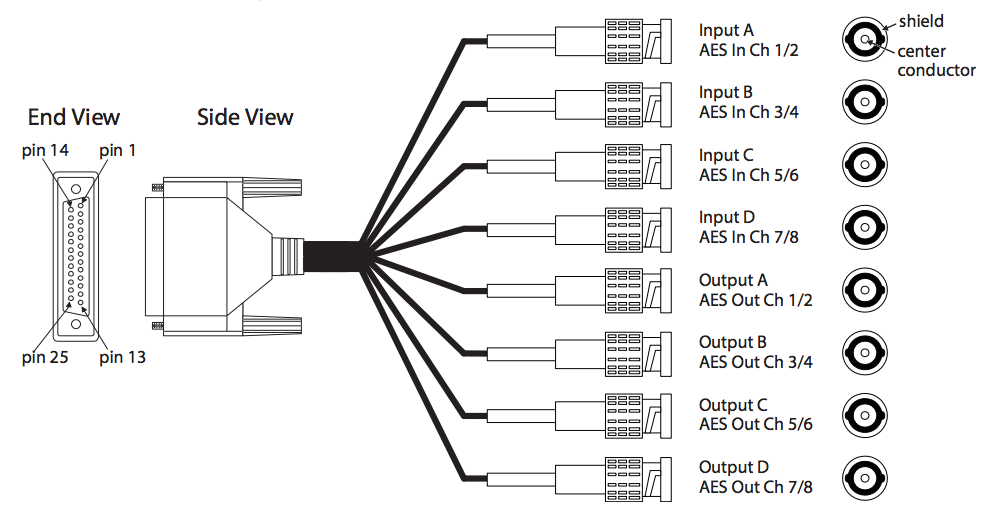

- Интерфейсный кабель подключается к 25-контактному D-разъёму на конвертере и имеет следующие разъёмы:
- 4 входных разъёма BNC
- 4 выходных разъёма BNC
Формат аудиоданных
Цифровой аудиоконвертер
Разрешение — 24 бита
Поддержка вложенных данных
- SMPTE 272M (SD): 20 бит, 48 кГц, с синхронизацией
- SMPTE 299M (3G/HD): 24 бит, 48 кГц, с синхронизацией
- Входящий вложенный звук может быть транслирован на выход в исходном виде, а также может быть удалён или заменён.
- Поддержка до 16 аудиоканалов.
Примечание: для форматов 2048×1080p/psf 29.97 и 30 максимально поддерживается 8 вложенных аудиоканалов.
Задержка цепи эмбедирования аудиосигнала
Время задержки определялось между входным и выходным разъёмом:
- 1500 мкс (SRC включен)
- 400 мкс (SRC выключен)
Задержка цепи деэмбедирования аудиосигнала
Время задержки определялось между входным и выходным разъёмом:
Пользовательское управление
- DIP-переключатели на корпусе конвертера
- Для настройки конвертера может использоваться USB-подключение к PC- или Mac-компьютеру с приложением AJA MiniConfig
Питание
- 5 — 20 В (DC)
- Потребляемая мощность 5 Вт
- Необходимо подключение адаптера питания (входит в комплект)
Размеры
Рабочие условия
- Рабочая температура: от 0 до 40°C
- Рабочая относительная влажность: 10 — 90% без конденсации
- Рабочая высота: менее 2500 метров
- Безопасная температура хранения (при отключенном питании): от -40 до +60°C
