Аккумулятор SWIT PB-H290S

Li-ion аккумулятор серии Bi-voltage

Выходное напряжение стандартных V-lock аккумуляторов составляет 14,4В (11-16,8В) и недостаточно для питания камеры ARRI Alexa LF/65, расчитанной на работу с источниками питания от 19,5 до 34 вольт. Существующие аккумуляторные батареи с рабочим напряжением 26-28,8В невозможно использовать совместно с обычными камерами, так как это может привести к выходу камеры из рабочего состояния. Лучшее решение - использовать обычный V-lock аккумулятор с повышающим переходным устройством, но в этом случае, при нагрузке 160 Вт и напряжении 14,4В начинают плавиться контакты стандартной V-mount площадки (не расчитанной на такой ток нагрузки) на которую установлен аккумулятор. PB-H290S предлагает отличное решение для камер Alexa LF/65: интеллектуальная двухпозиционная батарея SWIT, которая может выдавать как стандартное напряжение 11-16,8В, так и повышенное напряжение 22-33,6В, с автоматическим распознаванием и переключением напряжения с помощью специальной площадки V-mount, без риска неправильного подключения.

Автоматическое переключение 14,4/28,8В

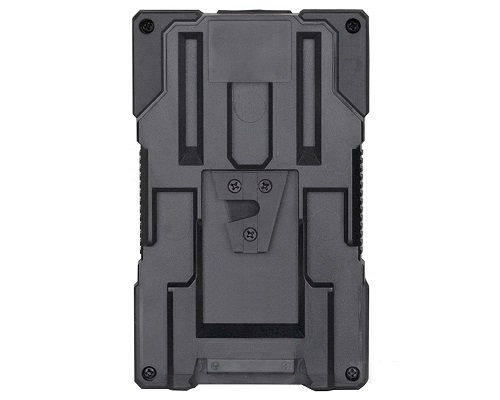

Аккумуляторная батарея PB-H290S имеет номинальное выходное напряжение 11-16,8 вольт и может быть подключена к стандартной площадке V-mount для питания обычной камры, монитора или другого устройства с рабочим напряжением 12 вольт. Для работы с камерой ARRI Alexa LF/65/SXT/AMIRA необходима установка аккумуляторной площадки KA-A20S. При установке PB-H290S на площадку KA-A20S, выходное напряжение автоматически переключится на 22-33,6В.
* Аккумуляторная площадка KA-A20S изготавливается по требованиям компании ARRI и дополнена разъемами: D-tap (16В) - 2 штуки, LEMO-2pin (16В) - 1 штука, USB (5В/2А) - 1 штука.

Ёмкость 290Вт.ч

Аккумуляторная батарея PB-H290S состоит из 24 элементов класса 18650, имеет ёмкость 290Вт.ч. и поддерживает максимальную долговременную нагрузку 200Вт. Вы можете подключить к аккумулятору не только камеру ALEXA LF (160Вт), но и радиомикрофонную систему или накамерный монитор.
Время работы с плечевыми (ENG) камерами составляет около 11 часов, для ARRI ALEXA - около 3,5 часов.

Ток заряда 6А

При использовании зарядного устройства SWIT S-3812S, аккумулятор PB-H290S может заряжаться током 6А, что позволяет сэкономить более 50% времени заряда относительно обычного зарядного устройства с током заряда 3А. При использовании зарядного устройства SWIT S-3812 время заряда батареи от 0 до 80% составляет 2 часа 30 минут. Полный заряд аккумулятора можно получить через 4 часа 15 минут.

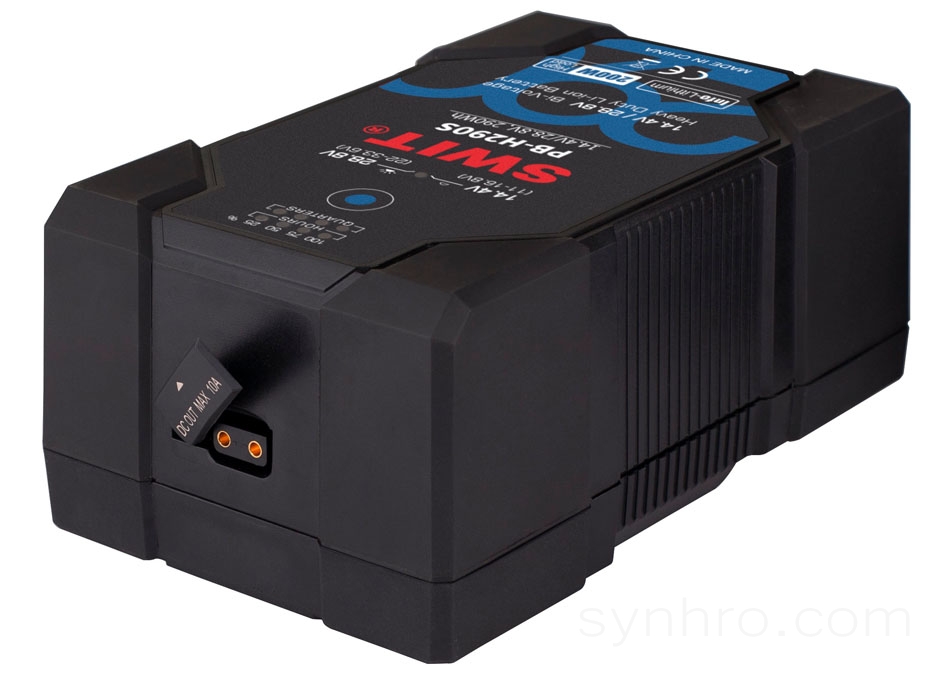

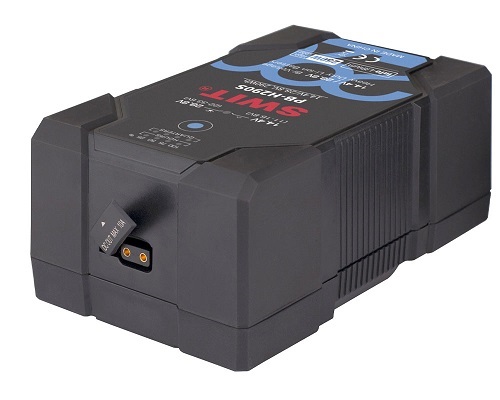

Выход D-tap

Для подключения периферийных устройств камеры в верхней торцевой части аккумулятора расположено гнездо D-tap с номинальным выходным напряжением 14,4В (11-16,8В). Максимальная нагрузка на контактах составляет 120Вт/10А. В режиме работы аккумулятора 28,8В (22-33,6В) максимальная нагрузка на контактах разъема D-tap составляет 50Вт/3А.

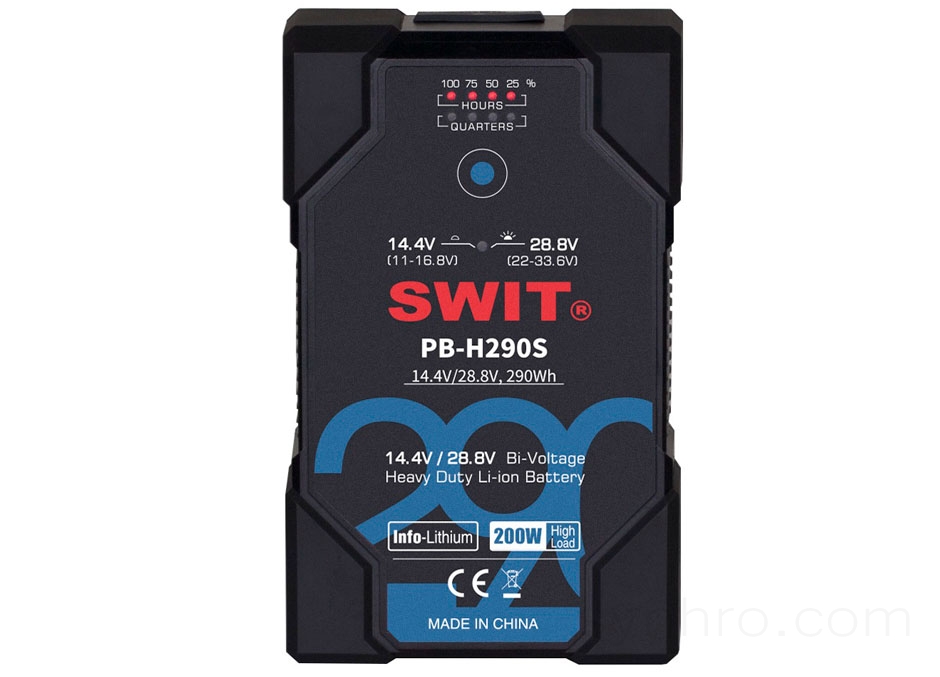

8-сегментный индикатор состояния

PB-H290S имеет инновационный 8-сегментный индикатор состояния заряда.
Если батарея подключена в работу:
Нажмите кнопку "ПРОВЕРКА", 4 верхних светодиода отображают оставшиеся рабочие часы, нижние 4 светодиода отображают оставшиеся рабочие минуты, при текущей нагрузочной мощности. Индикатор будет мигать, когда оставшееся время составляет менее 15 минут, напоминая о замене аккумулятора.
Когда аккумулятор заряжается:
Верхние 4 светодиода мигают постоянно, показывая в реальном времени процент емкости батареи 25%, 50%, 75% и 100%.
Когда аккумулятор не подключен:
Нажмите кнопку "ПРОВЕРКА", верхнй ряд светодиодов отобразит в процентах 25%, 50%, 75% и 100% оставшуюся емкость батареи.

Корпус с повышенной защитой

PB-H290S имеет инновационный двойной корпус: внутренний контейнер для элементов и внешний анти-шок корпус с резиновым покрытием выдерживающий падение с высоты 1,5 метра. Новое исполнение делает батарею более защищенной при падении или попадании пыли и влаги.
